Характеристики
| Тип | ТЭНБ (блок ТЭН) |
|---|---|
| Мощность | 80 кВт |
| Напряжение | 380 В |
Где применяется и в каком оборудовании
Блок ТЭН большой мощности применяется в промышленных водонагревателях и котельном оборудовании, где требуется значительный запас тепловой мощности. Для сравнения, серийные промышленные накопительные электроводонагреватели (VLM) выпускаются мощностью до 45 кВт - блоки большей мощности изготавливают по индивидуальному заказу для производителей котельного и водонагревательного оборудования.
Подбор блока ТЭН
Подбор ведут по мощности, напряжению, погружной длине и присоединению. Удельная мощность (Вт/см²) влияет на накипеобразование: для воды рекомендуют не более 10-15 Вт/см². Для промышленных баков расчёт ведут по ΔT и времени нагрева (бытовой ориентир 1 Вт/л не применяется). При жёсткой воде чистка блока нужна каждые 4-6 месяцев. Схема «звезда» позволяет использовать элементы на 220 В в сети 380/220 В. Резьбовое подключение выполняется по ГОСТ 6357-81 (например, G1½).
- Уточните среду и температуру нагрева
- Выберите присоединение: резьба или фланец
- Определите мощность, напряжение, число элементов
- Задайте погружную длину и место установки

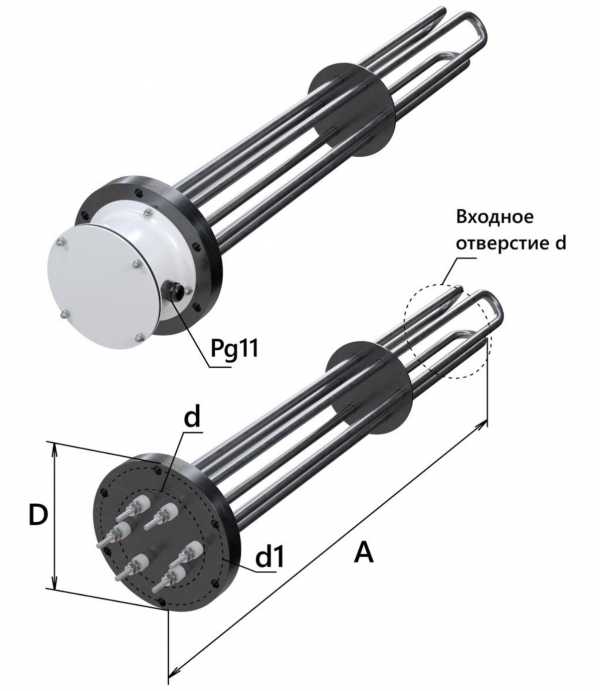

Конструкция и варианты исполнения
Блок поставляется с термостатом (регулирующим/ограничивающим, диапазон 0-85 °C) для автономной работы или без него для подключения к внешней автоматике. Стандартно ТЭНы запрессованы в блок. По заказу делаем съёмные ТЭНы, с изоляцией или покрытием. В комплект могут входить фланец, гильза под датчик, клеммная коробка.
Материалы и защита от коррозии
Оболочка: для воды - нержавеющая сталь AISI 304/08Х18Н10, для пищевых сред - 12Х18Н10Т, для агрессивной химии и морской воды - 316L или чистый титан (предотвращает гальваническую коррозию). В солёной воде обычная нержавейка подвержена питтингу, титан обязателен. Для защиты бака применяют жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев.
Из нашей практики
Производитель котельного оборудования: изготовлены блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. Энергетическое предприятие в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½, оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм.
Что прислать для расчёта
Для точного подбора блока ТЭН предоставьте: что нагреваем и до какой температуры, тип присоединения (резьба или фланец) с размером, требуемую мощность, напряжение, число элементов, погружную длину и место установки. Желательно фото старого блока с биркой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок к моему оборудованию?
Для проверки совместимости нужны параметры: мощность, напряжение, присоединение, погружная длина. Пришлите модель оборудования или фото бирки старого блока - подберём аналог.
Из какой стали изготовлен блок?
Стандартно для воды используется нержавеющая сталь AISI 304 или 08Х18Н10Т. Для агрессивных сред - 316L или титан. Материал уточняется при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭНы, что упрощает дальнейшую замену и обслуживание.
Как проверить старый блок?
Измерьте сопротивление изоляции мегомметром, проверьте целостность ТЭНов мультиметром, осмотрите на коррозию и накипь.
Что прислать для расчёта?
Среду и температуру нагрева, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину, фото или модель оборудования.
Блок с термостатом или управление от автоматики?
Блок может поставляться с термостатом (регулирующим или ограничивающим) для автономной работы или без него для подключения к внешней автоматике. Выбор зависит от задачи.
