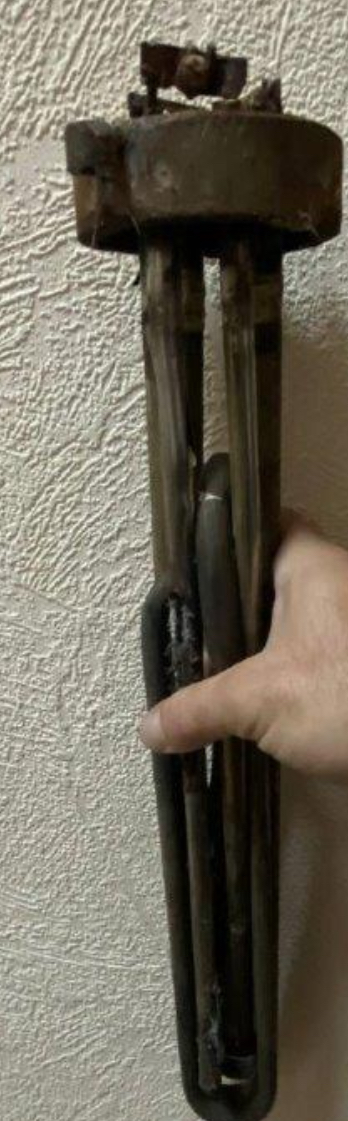

Характеристики
| Мощность | 6,0 кВт |
|---|---|
| Напряжение | 220/380 В |
| Тип | Блок электронагревателей |
| Маркировка | ТЭНБ |
Где применяется и в каком оборудовании
Блок ТЭН для бойлера или водонагревателя мощностью 6,0 кВт 220/380 В используется в промышленных накопительных водонагревателях VLM (100-1500 л), проточных электроводонагревателях ZOTA InLine, моечных и посудомоечных машинах (для нагрева воды ополаскивания), а также в нагревателях бассейнов Pahlen как элемент комбинированного нагрева. Подходит для подогрева бассейна и электродогрева в системах ГВС.
- Накопительные баки от 100 л
- Проточные нагреватели (380В)
- Моечные машины (нагрев воды ополаскивания)
- Подогрев бассейна
Конструкция и материал
Блок состоит из ТЭН, запрессованных по стандартной технологии. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект входит фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат - по согласованию. Рабочее давление для оболочки из стали 08КП - 4,5 атм, из нержавеющей стали 08Х18Н10Т - 6 атм. Для морской воды применяется титановый нагревательный элемент, предотвращающий щелевую коррозию.
Серийный блок ТЭН 6 0 квт на 220В для трёхфазной сети собирается в «звезда», на 380В - в «треугольник». У ZOTA InLine диапазон регулировки +30…+70°C. У подогревателей бассейнов Pahlen рабочий диапазон 0-40°C.
Подбор блока ТЭНБ
Расчёт мощности ТЭН ведётся по объёму бака, требуемой температуре и скорости нагрева. Например, для посудомоечной машины мощностью нагревательного блока 9,1 кВт нужен блок на 380В. Для бассейна учитывается холодный старт нагрева. Блок ТЭН для водонагревателя 6,0 кВт 220/380 В подходит для систем с электродогревом и комбинированным нагревом. Обязательна гильза ТЭН для датчика термостата. При средней жёсткости воды чистка каждые 8-12 месяцев.
- Учесть объём бака и температуру нагрева
- Выбрать материал: нержавейка или титан
- Определить присоединение: резьба или фланец
- Проверить напряжение и схему подключения
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Был изготовлен блок на фланце Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Для производителя котельного оборудования изготовлены блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару. Оборудование работает в системах горячего водоснабжения.
Особенности эксплуатации и защиты
Жертвенные аноды (магний, цинк, алюминий) защищают бак и ТЭН от коррозии, но в агрессивной воде служат до 6 месяцев. В солёной воде обычная нержавейка подвержена питтинговой и щелевой коррозии - необходим титановый нагревательный элемент. Монтаж под напряжением допускается лицам с группой по электробезопасности не ниже третьей. Эксплуатация без заземления запрещена.
Для бассейнов обязательны датчик потока и защита от перегрева. При солевом электролизе в бане или бассейне используют AISI 316 или титан.
Что прислать для расчёта
Для заказа блока ТЭН для бойлера 6,0 кВт 220/380 В или его замены необходимо предоставить: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
- Среда нагрева и температура
- Присоединение: резьба/фланец
- Мощность, напряжение, количество ТЭН
- Погружная длина и фото бирки
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ-6,0 кВт к моему оборудованию?
Блок подходит для промышленного водонагревателя, СЭВ, моечных машин, бассейнов при соответствии напряжения 220/380В и мощности 6,0 кВт. Уточните присоединение и материал оболочки.
Из какой стали сделан блок?
Стандартно из нержавеющей стали 08Х18Н10Т (рабочее давление 6 атм) или стали 08КП (4,5 атм). Для агрессивных сред применяется титановый нагревательный элемент или AISI 316.
Можно ли отремонтировать или сделать съёмные ТЭН?
Да, по заказу делаем съёмные ТЭН, с изоляцией или покрытием. Ремонт возможен при замене отдельных элементов, если конструкция позволяет.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции и целостность ТЭН мегомметром. Проверьте маркировку напряжения и мощности. Если ТЭН пробивают на корпус или обрыв - блок под замену.
Что прислать для расчёта блока?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба/фланец), мощность, напряжение, число элементов, погружную длину, фото старого блока с биркой.
Можно ли использовать блок для подогрева бассейна?
Да, блок ТЭНБ-6,0 кВт подходит для подогрева бассейна при установке датчика потока и защиты от перегрева. Для солёной воды нужен титановый нагревательный элемент.
