Характеристики
| Тип | ТЭНПВ |
|---|---|
| Диаметр | 12,5 мм |
| Длина | 290 мм |
| Мощность | 1600 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Патронный нагреватель ТЭНПВ (тэнп) устанавливается в оборудование, где нужен нагрев через резьбовую муфту или посадочное отверстие. Типичные места: технологические баки и емкости с резьбовой муфтой G1 1/2 (для воды, слабых кислотных и щелочных растворов), электропаяльники непрерывного нагрева, лабораторное и аналитическое оборудование (например, элементные анализаторы), предпусковые подогреватели двигателя (встройка в блок цилиндров или в патрубок системы охлаждения, а также для подогрева масла в картере).
В хотэндах 3D-принтеров обычно используют нагреватели диаметром 6 мм, но для ваших задач с диаметром 12,5 мм это скорее погружной нагреватель бака или элемент для другого промышленного узла.
Как подобрать замену по образцу
Чтобы заменить старый патронный ТЭН, нужно измерить несколько параметров старого нагревателя. Вот что важно: диаметр нагревателя и диаметр посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода, длина провода и нужна ли защита, рабочая температура и что нагреваем, модель оборудования или фото старого ТЭН с маркировкой.
У патронных нагревателей выводы с одной стороны. Внутреннее сопротивление нагревателя можно проверить мультиметром, чтобы убедиться в целостности нихромовой спирали. Если старый нагреватель не работает, измерьте сопротивление и сравните с расчетным по мощности и напряжению.
Конструкция и материалы

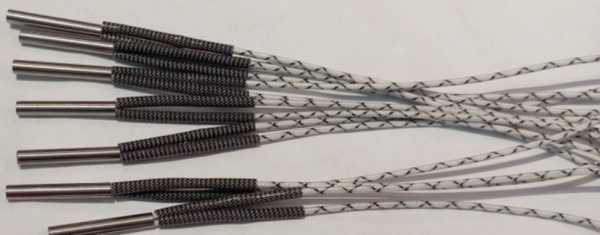

Патронный ТЭН - это одноконцевой трубчатый электронагреватель. Нагревательный элемент изготовлен из сплава 2080 (нихромовая спираль) с высоким удельным электрическим сопротивлением. Для электроизоляции применяется периклаз электротехнический (MgO). Оболочка обычно из нержавеющей стали 304.
У производителей патронные нагреватели выпускаются мощностью от 50 Вт до 10 кВт, рабочей температурой от 0 до 750°C в зависимости от материала оболочки, с удельной мощностью 10-100 Вт/дюйм² (примерно 1,5-15,5 Вт/см²). Время разогрева 1-10 минут.
Особенности монтажа и эксплуатации
Патронный нагреватель устанавливается в посадочное отверстие или через резьбовую муфту. Для погружного нагревателя бака через резьбовой штуцер с внутренней резьбой G1 1/2 (размер ключа 60 мм) максимальное рабочее давление жидкости в системе не должно превышать 10 бар.
В предпусковых подогревателях двигателя циркуляция происходит естественным термосифонным способом, насос не требуется. Для паяльников время разогрева до номинальной температуры не более 8 минут. Перед началом эксплуатации жало паяльника подвергают лужению.
Что прислать для расчёта
Для точного изготовления патронного ТЭН по вашим размерам пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода (например, металлорукав), рабочую температуру и среду нагрева, модель оборудования или фото старого ТЭН с маркировкой.
Если есть чертеж или образец, это ускорит подбор. По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару (доступна при диаметре корпуса до 16 мм).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте соответствие диаметра, длины, мощности и напряжения с параметрами старого нагревателя. Если они совпадают, нагреватель подходит. Для точной проверки измерьте посадочное отверстие и тип вывода.
Какой нужен зазор в отверстии для установки?
Зазор между патронным ТЭН и посадочным отверстием должен быть минимальным для плотной посадки и хорошей теплопередачи. Диаметр отверстия должен быть чуть больше диаметра нагревателя; точное значение зазора уточняется под чертёж и материал корпуса.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару (до 16 мм). Укажите требуемые параметры при заказе.
Как проверить старый ТЭН перед заменой?
Используйте мультиметр для проверки внутреннего сопротивления нагревателя. Сравните измеренное значение с расчетным по формуле R=U²/P. Также проверьте сопротивление изоляции между выводом и корпусом.
Что прислать для расчёта нового нагревателя?
Пришлите диаметр и длину старого нагревателя, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева, модель оборудования или фото с маркировкой. Если есть чертеж или образец, это ускорит изготовление.
Как измерить старый нагреватель для замены по образцу?
Измерьте диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны (если есть), мощность и напряжение по маркировке, тип вывода и длину провода. Учтите, нужна ли защита вывода (металлорукав) и какая рабочая температура.
