Характеристики

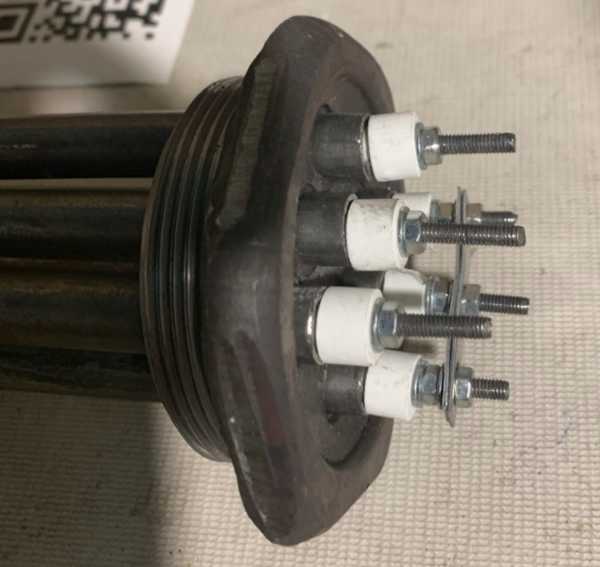

| Модель | ТЭНБ18,00.J |
|---|---|
| Мощность | 18 кВт |
| Напряжение | 220/380 В |
| Резьба присоединения | G2 1/2" |
Где применяется и в каком оборудовании
Блок ТЭНБ18,00.J используется в моечных и посудомоечных машинах (например, купольные типа TATRA, МПК), где требуется нагрев воды в баке мойки или ополаскивания. Как блок тэн для бойлера, он устанавливается в накопительные водонагреватели косвенного нагрева (Taurus Metalac MAX и аналоги) через резьбовой патрубок.
Также применяется в проточных электроводонагревателях ZOTA InLine с трёхфазным подключением 380 В и регулировкой температуры 30-70 °C. Для подогрева бассейнов используются модели Pahlen Compact/Hi-Flow с титановым элементом и корпусом из нержавейки AISI 316.
Блок может работать как с собственным термостатом, так и под управлением внешней автоматики - это позволяет интегрировать его в различные системы управления.
Конструкция и материалы
Блок имеет резьбу присоединения G2 1/2 дюйма. У блоков этой линейки материал оболочки кодируется буквой в обозначении: «Ч» - углеродистая сталь 08КП, «НЧ» - нержавеющая сталь 08Х18Н10Т. В названии данного блока такой буквы нет, материал оболочки уточняйте при заказе.
По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Для работы в солёной воде (бассейны, хлоргенераторы, солевой электролиз) применяется титановый нагревательный элемент, предотвращающий питтинговую коррозию. Обычная нержавейка в таких условиях разрушается.
Подбор мощности блока
Для расчёта требуемой мощности используйте формулу: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]), где V - объём жидкости, ΔT - разница температур, t - время нагрева. Удельная теплоёмкость воды 1,163 Вт·ч/(кг·°C).
Для бытовых локальных нагревателей (аквариумы, малые ёмкости) ориентир - 1 Вт на 1 литр объёма. Для промышленных баков расчёт ведётся по ΔT и времени нагрева.
При выборе блока тэн для водонагревателя учитывайте жёсткость воды: при высокой жёсткости возможно образование накипи, что снижает эффективность и срок службы. Рекомендуется использовать блоки с покрытием или из нержавейки.
Из нашей практики
Энергетическое предприятие в Казахстане: изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, для нагрева воды и антифриза, длина 450 мм. Блоки работают в системе отопления.
Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Изготовили блок с фланцем Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм. Блок установлен и работает.
Управление: термостат или автоматика
Блок может поставляться с встроенным термостатом. Датчик терморегулятора - медный баллон на капиллярной трубке, который вставляется в гильзу ТЭН до упора. При монтаже нельзя лишний раз перегибать капиллярную трубку, чтобы не вывести терморегулятор из строя.
Если требуется управление от внешней автоматики (контроллер, PLC), блок поставляется без термостата, с выводами для подключения. В этом случае гильза под датчик используется для установки внешнего датчика температуры.
Выбор варианта зависит от задачи: для автономной работы бойлера или бассейна удобен термостат, для интеграции в сложную систему - управление от автоматики.
Что прислать для расчёта
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости необходимо знать тип оборудования, присоединительный размер (у данного блока G2 1/2, это блок тэн 2 1/2), требуемую мощность и напряжение. Если у вас бойлер, проточный водонагреватель или бассейн - скорее всего подойдёт, но лучше прислать параметры.
Из какой стали изготовлен блок?
В обозначении блоков этой линейки буква «Ч» означает углеродистую сталь 08КП, «НЧ» - нержавеющую 08Х18Н10Т. В названии данного блока такой буквы нет, материал оболочки уточняйте при заказе. По заказу возможны другие материалы, включая титан для агрессивных сред.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартные блоки имеют запрессованные ТЭН и неремонтопригодны. По заказу мы изготавливаем блоки со съёмными ТЭН, что упрощает замену. Также возможно нанесение изоляции или покрытия.
Как проверить старый блок перед заменой?
Проверьте целостность оболочки, сопротивление изоляции мегомметром, измерьте сопротивление ТЭН. Сравните с паспортными данными. Если блок с термостатом, проверьте его работоспособность, нагрев баллона.
Что прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба или фланец с размером), требуемую мощность, напряжение, число элементов, погружную длину, а также фото старого блока с биркой или модель оборудования.
Как выбрать между блоком с термостатом и управлением от автоматики?
Если оборудование работает автономно (бойлер, бассейн) - удобен блок с термостатом. Если система управляется контроллером или PLC - выбирайте блок без термостата с выводами для внешнего управления. Мы можем изготовить оба варианта.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
