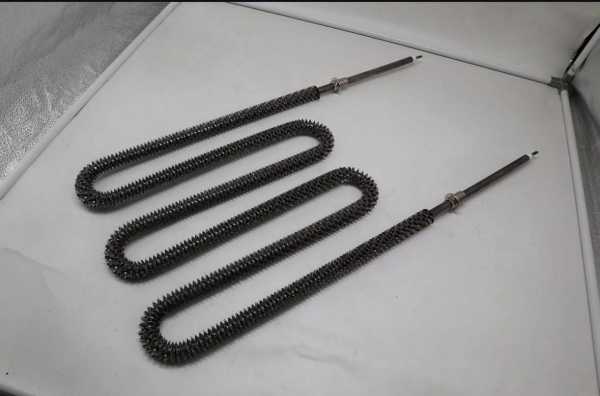

Характеристики
| Тип | Воздушный оребренный ТЭН |
|---|---|
| Мощность | 5 кВт |
| Напряжение | 220 В |
| Длина | 714 мм |
Где применяется и в каком оборудовании
Воздушные оребрённые ТЭН применяются в оборудовании для нагрева воздуха: конвекторах, калориферах, тепловых пушках - как с естественной конвекцией, так и с принудительным обдувом, в зависимости от конструкции оборудования.
Как подобрать замену по образцу
Для замены ТЭН конвектора или калорифера необходимо измерить старый нагреватель. Главные параметры: мощность (кВт), напряжение (220В), развёрнутая длина, форма (прямая или U-образная), тип крепления. Уточните удельную поверхностную мощность (Вт/см²) – она не должна превышать допустимую для данного оборудования.
Что измерить у старого ТЭН
Измерьте развёрнутую длину трубки без учёта контактных стержней. Замерьте диаметр трубки и шаг оребрения. Определите тип крепления: штуцер с гайкой или фланец. Снимите маркировку мощности и напряжения. Если маркировка стёрта, рассчитайте сопротивление по закону Ома.
Особенности конструкции оребрённых ТЭН
Оребрение выполняется просечной спирально-ленточной навивкой, что улучшает теплоотдачу на 18-20% по сравнению со сплошной лентой. По ГОСТ 13268-88 номинальные напряжения включают 220В. Удельная поверхностная мощность (Вт/см²) выбирается в зависимости от условий эксплуатации. В паспортах ТЭНР указываются предельные значения.
Тепловая защита и безопасность
В оборудовании с принудительным обдувом подача питания на ТЭН без работающего вентилятора обычно запрещена паспортом производителя - это приводит к перегреву и выходу из строя.
Что прислать для расчёта
Для подбора нового ТЭН пришлите образец старого нагревателя или его чертёж. Укажите развёрнутую длину, диаметр, шаг оребрения, тип крепления, мощность и напряжение. Если образца нет, подойдут фото с маркировкой и размеры.
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Если мощность, напряжение, длина и крепление совпадают с параметрами старого нагревателя, то подходит. Уточните по образцу.
Нужен ли обдув вентилятором для работы этого ТЭН?
Для естественной конвекции обдув не требуется. В калориферах и тепловых пушках используется принудительный обдув (движущийся воздух).
Можно ли заказать ТЭН другой длины или с другим креплением?
Да, по заказу делаем оребрённые ТЭН с другими размерами, формой и креплением. Укажите требуемые параметры.
Как проверить исправность старого ТЭН?
Измерьте сопротивление мультиметром и проверьте сопротивление изоляции между трубкой и спиралью. Сравните с паспортными данными.
Что прислать для расчёта нового ТЭН?
Пришлите образец старого ТЭН или его чертёж с указанием развёрнутой длины, диаметра, шага оребрения, типа крепления, мощности и напряжения.
Какие размеры нужно измерить у старого ТЭН для замены?
Измерьте развёрнутую длину, диаметр трубки, шаг оребрения, расстояние между крепёжными элементами. Также уточните форму (прямая или U-образная).
