Характеристики
| Тип | ТЭН оребрённый |
|---|---|
| Форма | круглая |
| Назначение | для колорифера |
| Модель колорифера | ЭТВ-5 МЕ 47 |
Как читать маркировку ТЭНР
По ТУ 3442-001-42511921-99 маркировка ТЭНР включает: развёрнутую длину (см), код контактного стержня (А=40 мм, В=65 мм), диаметр оболочки (мм), мощность (кВт), букву среды нагрева, номинальное напряжение (В). После указываются радиус изгиба и типовая форма.
Где применяется и в каком оборудовании

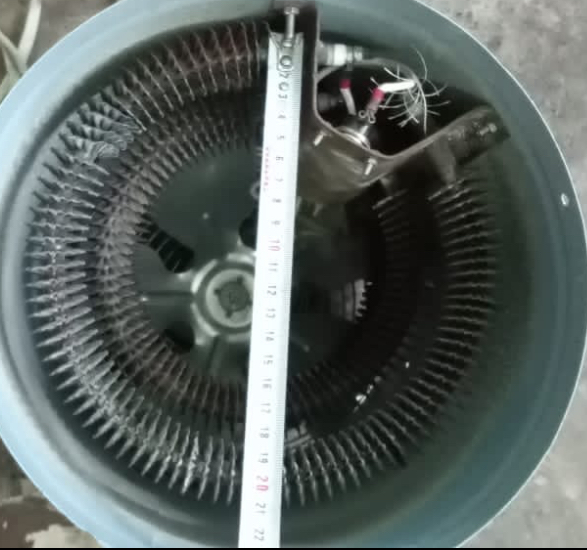

Оребрённые ТЭН круглой формы предназначены для колорифера ЭТВ-5 МЕ 47. Параметры и совместимость с конкретной моделью уточняем по маркировке старого ТЭН или по паспорту оборудования.
Как подобрать оребрённый ТЭН
При подборе учитывают развёрнутую длину, диаметр оболочки, мощность, напряжение и среду нагрева. Для спокойного воздуха удельная нагрузка по ГОСТ 13268-88 допускается до 2,2 Вт/см²; для движущегося воздуха (от 6 м/с) допускается до 5,5 Вт/см².
Если оборудование имеет обдув, мощность на метр длины может быть выше. Также важно проверить крепление: штуцер, резьба или фланец.
Конструкция оребрённого ТЭН
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой, что снижает температуру оболочки (ориентир 300-400 °C). Коэффициент оребрения зависит от шага, высоты и толщины ленты.
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце.
Влияние обдува на мощность
При принудительной конвекции (обдуве) допустимая удельная нагрузка на ТЭНР выше, чем при естественной конвекции. Это позволяет при том же размере получить большую мощность. Минимальная скорость обдува, требуемая производителями канальных нагревателей, может составлять 1-2 м/с, что ниже порога 6 м/с по ГОСТ 13268-88.
В конвекторах с тепловой защитой предусмотрен автоматический перезапуск после остывания при перегреве.
Что прислать для расчёта
Для изготовления оребрённого ТЭН по вашим параметрам предоставьте:
- Развёрнутую длину и форму (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Тип крепления (штуцер, резьба, фланец)
- Материал оребрения
- Наличие обдува вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН предназначен для колорифера ЭТВ-5 МЕ 47. Для другого оборудования необходима сверка посадочных размеров, мощности и напряжения. Пришлите маркировку или чертёж старого нагревателя.
Нужен ли обдув вентилятором?
Это зависит от режима работы. В конвекторах без вентилятора обдув не требуется, работает естественная конвекция. В тепловых пушках и калориферах обдув обязателен для отвода тепла.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем ТЭН с нужной развёрнутой длиной, формой (прямой, U-образный) и типом крепления (штуцер, резьба, фланец).
Как проверить старый ТЭН?
Проверьте маркировку на корпусе: длину, диаметр, мощность, напряжение. Измерьте развёрнутую длину и расстояние между выводами. Оцените состояние оребрения и оболочки.
Что прислать для расчёта?
Для расчёта нужны: развёрнутая длина и форма, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Как расшифровать маркировку ТЭНР?
Маркировка по ТУ включает: развёрнутую длину (см), код контактного стержня, диаметр оболочки (мм), мощность (кВт), букву среды нагрева, напряжение (В).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
