Характеристики
| Модель | Тэнб-2j220 |
|---|---|
| Тип | блок ТЭН (ТЭНБ) |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Данный блок тэн для водонагревателя применяется для электродогрева бойлера косвенного нагрева. Также используется в промышленных накопительных электроводонагревателях (типа VLM) объёмом бака от 100 до 1500 л, где мощность может быть от 3 до 45 кВт. Подходит для проточных нагревателей бассейнов (например, Pahlen Compact 18) с корпусом AISI 316 и защитой от перегрева, а также с переходником на трубу 50 мм. В оборудовании с термостатом диапазона 0–85°C.
- Бойлеры косвенного нагрева
- Накопительные электроводонагреватели
- Подогреватели бассейнов
- Пищевые ёмкости
Особенности конструкции

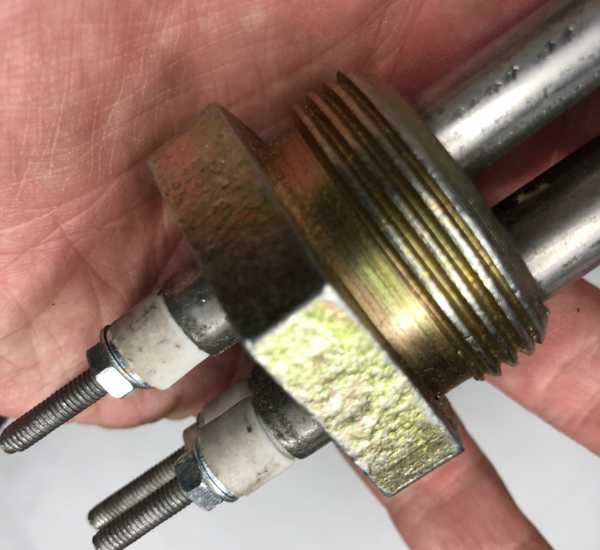

Стандартное исполнение блока Тэнб-2j220 - с запрессованными ТЭН. По заказу возможны съёмные ТЭН, с изоляцией или покрытием. В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Материал оболочки ТЭН подбирается под среду: для воды - AISI 304 (08Х18Н10) или 12Х18Н10Т для пищевых сред, для агрессивных сред - 316L или титан (для солёной воды). Удельная поверхностная мощность (Вт/см²) ограничена ГОСТ 13268-88 в зависимости от среды.
Подбор блока ТЭН
Для подбора блока ТЭН необходимо знать объём бака и требуемую разницу температур. Расчёт мощности: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Для трёхфазной сети количество ТЭН выбирают кратным 3 для равномерной нагрузки. При схеме «звезда» между фазой и нулём 220 В, что соответствует напряжению модели. Также учитывается присоединение: резьба или фланец, размер.
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Другой случай: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Что прислать для расчёта
Для расчёта и изготовления блока ТЭН необходимо предоставить: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли Тэнб-2j220 к моему оборудованию?
Для проверки совместимости необходимо знать параметры вашего оборудования: мощность, напряжение, присоединение и погружную длину. Сравните с характеристиками блока.
Из какой стали изготовлен Тэнб-2j220?
Стандартно для водных сред применяется AISI 304 (08Х18Н10). По заказу возможны другие материалы: 12Х18Н10Т для пищевых сред, 316L или титан для агрессивных, включая солёную воду.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу можно изготовить блок со съёмными ТЭН, с изоляцией или покрытием - это упрощает обслуживание и замену.
Как проверить старый блок перед заказом?
Измерьте сопротивление каждого ТЭН, проверьте изоляцию. Сфотографируйте бирку с параметрами и присоединительные размеры.
Что прислать для расчёта нового блока?
Пришлите данные: нагреваемая среда, температура, присоединение (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину, фото старого блока.
Как подобрать блок для электродогрева бойлера косвенного нагрева?
Учитывайте объём бака, требуемую температуру, время нагрева. Используйте формулу P = V×ΔT×1,163/(1000×t). Также важен тип присоединения и наличие термостата.
