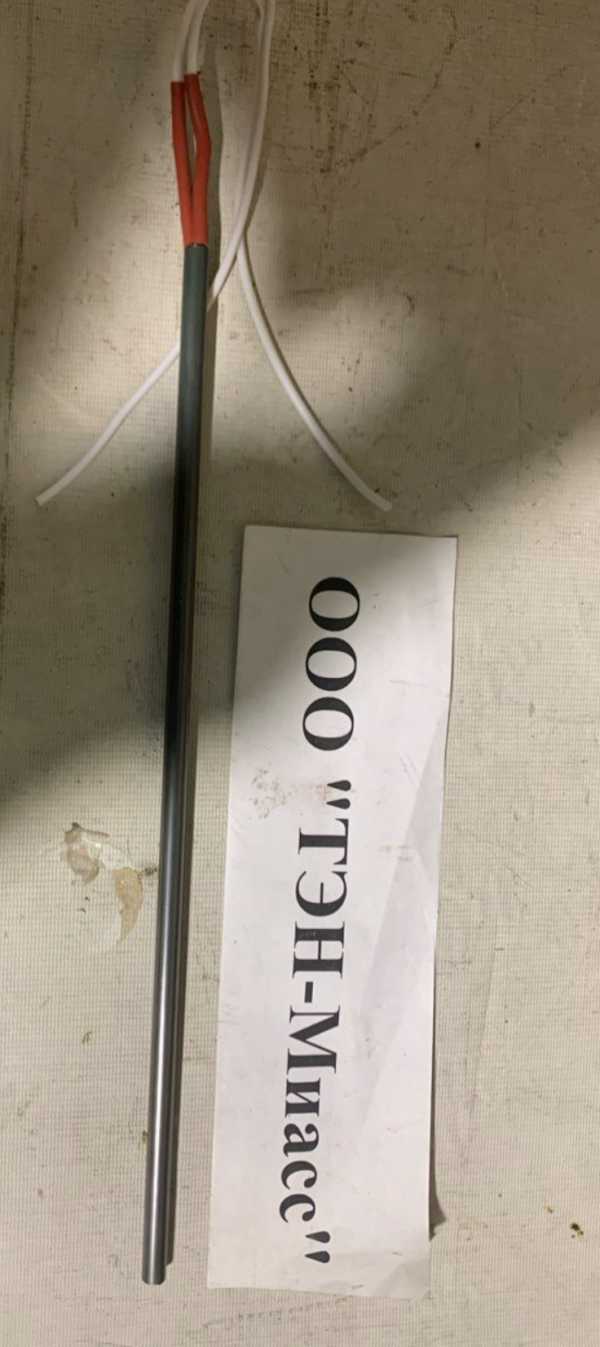

Характеристики
| Тип | Патронный нагреватель |
|---|---|
| Обозначение | ЭНП |
| Мощность | 1000 Вт |
Где применяется и в каком оборудовании
Патронный нагреватель ЭНП 1000 Вт устанавливается в технологические баки и емкости с резьбовой муфтой для нагрева воды и слабых кислотных/щелочных растворов. Также используется в предпусковых подогревателях двигателя (подогрев масла в картере, термосифонная циркуляция) и электропаяльниках непрерывного нагрева.
- Технологические баки и емкости с резьбовой муфтой
- Предпусковые подогреватели двигателя
- Электропаяльники непрерывного нагрева
Подбор патронного ТЭН по удельной мощности
Удельная мощность патронного ТЭН (ТЭНП) определяет рабочую температуру и срок службы. По данным зарубежных производителей картриджные нагреватели выпускаются с удельной мощностью 10-100 Вт/дюйм² (примерно 1,5-15,5 Вт/см²). У другого производителя рабочая температура достигает 500°C при удельной мощности 50 Вт/см².
Конструктивные особенности и варианты исполнения
Патронные ТЭН комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали. Встроенная термопара доступна при диаметре корпуса до 16 мм. Выводы могут быть выполнены проводом в металлической оплетке (металлорукаве), нагревательным шнуром, шнуром с вилкой или приваренной контактной шпилькой М6. По заказу делаем угловой вывод, защиту металлорукавом, нужную длину провода.
Монтаж
Для монтажа патронного нагревателя в бак используется резьбовая муфта G1 1/2 (размер ключа 60 мм). Максимальное рабочее давление в системе не должно превышать 10 бар. По данным производителей патронных ТЭН, для хорошего теплового контакта посадочное отверстие делают примерно на 0,2 мм больше диаметра нагревателя.
Что прислать для расчёта
Для расчёта патронного нагревателя под вашу задачу пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева, модель оборудования или фото старого ТЭН с маркировкой. Также укажите, нужна ли встроенная термопара (доступна до 16 мм в диаметре), резьбовой штуцер бака или фланец.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный нагреватель ЭНП 1000 Вт к моему оборудованию?
Для проверки совместимости нужны диаметр посадочного отверстия, длина, мощность и напряжение. Патронный ТЭН подходит для баков с резьбовой муфтой, предпусковых подогревателей и других технологических установок. Если у вас другое оборудование - пришлите его модель или фото старого нагревателя.
Какой нужен зазор между патронным ТЭН и отверстием?
По данным производителей патронных ТЭН рекомендуемый зазор - около 0,2 мм: отверстие делают на столько больше диаметра нагревателя. Это обеспечивает хороший тепловой контакт и долгий срок службы, особенно при высокой удельной мощности.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару. Пришлите требования к выводу.
Как проверить старый патронный ТЭН перед заменой?
Измерьте мультиметром внутреннее сопротивление нагревателя – оно должно соответствовать расчётному по мощности и напряжению. Проверьте изоляцию между корпусом и выводами. Осмотрите на наличие трещин или коррозии.
Что прислать для расчёта патронного нагревателя?
Пришлите диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева, модель оборудования или фото старого ТЭН с маркировкой.
Как выбрать удельную мощность патронного ТЭН под задачу?
Удельная мощность зависит от среды: для воды и слабых растворов подходят значения до 15,5 Вт/см², для воздуха - выше. По данным зарубежных производителей картриджные нагреватели выпускаются с удельной мощностью 10-100 Вт/дюйм².
