Характеристики
| Тип | Патронный нагреватель ЭНП |
|---|---|
| Мощность | 500 Вт |
Где применяется и в каком оборудовании

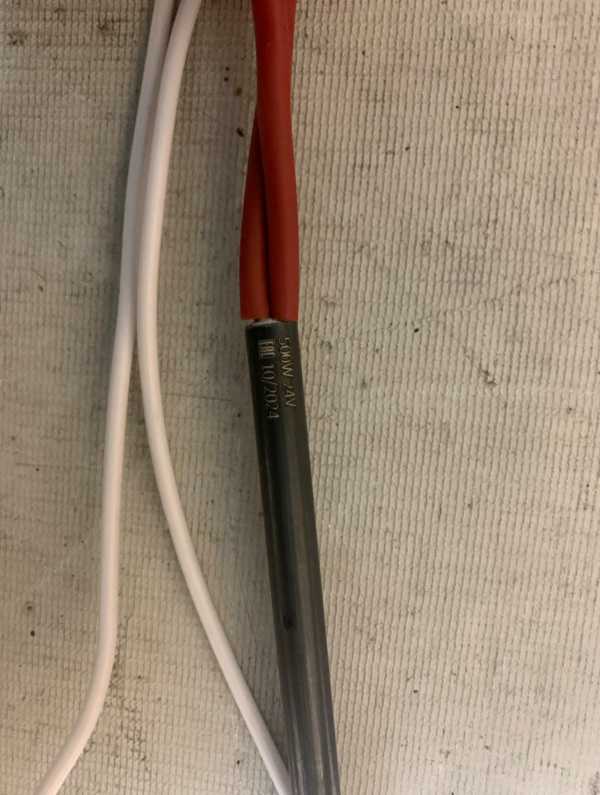

Патронный нагреватель ЭНП мощностью 500 Вт используется в лабораторном и аналитическом оборудовании, например в элементных анализаторах. Также применяется в технологических баках с резьбовой муфтой для нагрева воды и слабых растворов и в электропаяльниках непрерывного нагрева (требуется лужение жала).
Подбор патронного нагревателя
При подборе патронного нагревателя учитывайте диаметр посадочного отверстия. По данным производителей патронных ТЭН, для хорошего теплового контакта отверстие делают на 0,1-0,2 мм больше диаметра нагревателя (например, по H7 с зазором на сторону 0,05-0,1 мм). Предельная удельная мощность по технической документации производителей - около 130 Вт/дюйм² при температуре блока до 500°C на воздухе. Оболочку патронных ТЭН часто выполняют из нержавеющей стали 304.
Посадка в отверстие: почему зазор решает ресурс
Зазор между корпусом патронного нагревателя и стенками отверстия критичен для ресурса. При плотной посадке ухудшается теплопередача, нагреватель перегревается локально и выходит из строя. По данным производителей патронных ТЭН, рекомендуемый зазор на сторону от 0,05 до 0,1 мм (отверстие H7) обеспечивает равномерный нагрев и долгий срок службы. В паспортах ТЭНП указывают рекомендуемый зазор для конкретного исполнения.
Особенности исполнения по заказу
По заказу делаем патронные ТЭН с любыми размерами: диаметр, длина, мощность, напряжение. Возможны варианты вывода: провод нужной длины в термостойкой изоляции, защита металлорукавом или оплёткой, угловой вывод. Также устанавливаем резьбовой штуцер или фланец, встроенную термопару (до диаметра 16 мм).
Проверка и диагностика старого нагревателя
Перед заменой проверьте старый патронный нагреватель мультиметром. Измерьте внутреннее сопротивление: если сопротивление бесконечно или близко к нулю, нагреватель неисправен. Также осмотрите выводы на целостность изоляции.
Что прислать для расчёта
Для изготовления патронного нагревателя по вашим требованиям пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита вывода, рабочую температуру и что нагреваете, модель оборудования или фото старого ТЭН с маркировкой. Для баков с резьбовой муфтой укажите тип резьбы, например G1 1/2.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Патронный нагреватель ЭНП 500 Вт подходит для оборудования с посадочным отверстием подходящего диаметра. Уточните диаметр и длину, а также мощность и напряжение вашего устройства. Мы можем изготовить нагреватель по вашим размерам.
Какой нужен зазор в отверстии?
По данным производителей патронных ТЭН рекомендуемый зазор на сторону - от 0,05 до 0,1 мм (отверстие H7). Это обеспечивает тепловой контакт и ресурс.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем вывод любой длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, а также угловой вывод.
Как проверить старый ТЭН?
Проверьте мультиметром внутреннее сопротивление на обрыв и короткое замыкание. Если сопротивление бесконечно или близко к нулю, нагреватель неисправен. Также осмотрите изоляцию выводов.
Что прислать для расчёта?
Пришлите диаметр и длину нагревателя, мощность и напряжение, тип вывода, рабочую температуру, модель оборудования или фото старого ТЭН с маркировкой.
Почему зазор в отверстии решает ресурс?
При плотной посадке ухудшается теплопередача, нагреватель перегревается локально и выходит из строя. Зазор от 0,05 до 0,1 мм обеспечивает равномерный нагрев и долгий срок службы. В паспортах ТЭНП указаны рекомендуемые зазоры.
