Характеристики
| Диаметр | 12 мм |
|---|---|
| Длина | 35 мм |
| Напряжение | 220 В |
| Мощность | 100 Вт |
Где применяется и в каком оборудовании
Патронный ТЭН 12х35 мм применяется как лабораторный нагреватель для нагрева воды и слабых растворов через резьбовой штуцер бака.
Также используется в элементных анализаторах, предпусковых подогревателях и хотэндах 3D-принтеров с керамическим сердечником.
Максимальное рабочее давление для таких нагревателей - 10 бар (по ТУ производителей).
Как подобрать замену
Для подбора подходящего патронного нагревателя необходимо знать диаметр посадочного отверстия, длину, мощность и напряжение. В данном случае диаметр 12 мм, длина 35 мм, 220В, 100Вт.
Проверьте внутреннее сопротивление нагревателя мультиметром: для 100Вт при 220В сопротивление рассчитывается по закону Ома. Это поможет проверить исправность нихромовой спирали.
Также учитывайте тип вывода и длину провода. По заказу можем сделать другой вывод или длину провода.
Проверка исправности мультиметром и мегаомметром
Мультиметром измерьте сопротивление между выводами - для 100Вт при 220В расчётное значение определяется по формуле. Обрыв или короткое замыкание указывает на неисправность нихромовой спирали.
Мегаомметром проверьте сопротивление изоляции между выводами и корпусом - оно должно быть высоким, без признаков пробоя. Низкое сопротивление свидетельствует о пробое изоляции.
Визуально осмотрите выводы и корпус на наличие повреждений.

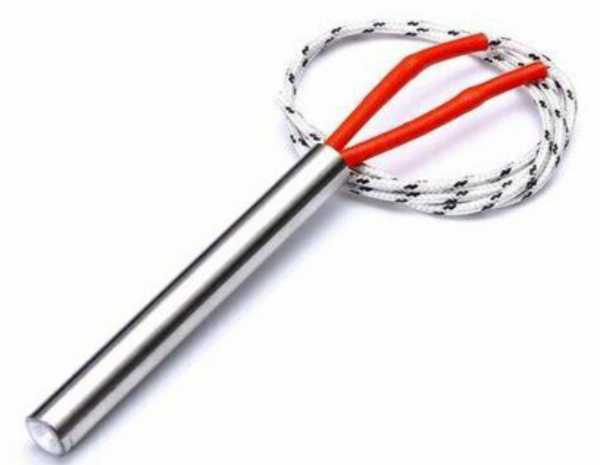

Конструкция патронного ТЭН
Патронный ТЭН (ТЭНП) представляет собой цилиндрический корпус из нержавеющей стали, внутри расположена нихромовая спираль (обычно из сплава типа 2080), изолированная от корпуса.
Нагреватели комплектуются резьбовыми штуцерами различных типов (М10-М27, G1/2, G3/4, G1, G1 1/4) из латуни, нержавеющей или углеродистой стали. Для установки в емкость используется резьбовая муфта G1 1/2.
По заказу возможна установка встроенной термопары до 16 мм, угловой вывод, защита вывода металлорукавом.
Что можно изменить по заказу
По заказу делаем патронные нагреватели с нужной длиной провода в термостойкой изоляции, с защитой вывода металлорукавом или оплёткой, с угловым выводом, с резьбовым штуцером или фланцем.
Возможно изготовление с другим напряжением (12В, 24В, 36В, 110В, 380В) и мощностью, а также Г-образной формы (ТЭНПГ) по чертежу заказчика.
Что прислать для расчёта
Для изготовления точной замены патронного ТЭН необходимо прислать: диаметр и длину нагревателя, мощность и напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева.
Желательно предоставить фото старого нагревателя с маркировкой или чертёж.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли к моему оборудованию?
Патронный ТЭН 12х35 мм подходит для оборудования с посадочным отверстием диаметром 12 мм и глубиной не менее 35 мм. Уточните тип резьбы штуцера и рабочее напряжение. Если ваше оборудование использует 220В, то данный нагреватель совместим.
Какой нужен зазор в отверстии?
По данным производителей патронных ТЭН отверстие делают немного больше диаметра нагревателя (обычно на 0,1-0,2 мм) - вплотную, без зазора, нагреватель физически не установить, а слишком узкий зазор ухудшает теплопередачу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу мы можем изменить длину провода, тип вывода (например, угловой), а также добавить защиту металлорукавом или оплёткой. Укажите нужные параметры при заказе.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление между выводами - для 100Вт при 220В оно рассчитывается по закону Ома. Мегаомметром проверьте сопротивление изоляции между выводами и корпусом - оно должно быть высоким, без признаков пробоя. При обрыве или низкой изоляции нагреватель неисправен.
Что прислать для расчёта?
Для расчёта нужны: диаметр и длина нагревателя, мощность, напряжение, тип вывода и длина провода, рабочая температура и среда нагрева. Желательно фото старого нагревателя с маркировкой или чертёж.
Вопрос по теме: Проверка патронного ТЭН мультиметром и мегаомметром.
Мультиметром измеряется сопротивление нихромовой спирали. Мегаомметром - сопротивление изоляции между выводами и корпусом. Норма: сопротивление спирали по расчёту, изоляция - высокая, без признаков пробоя. Детально описано в разделе проверки.
