Характеристики
| Наименование | Тэн для сусловарочного котла |
|---|---|
| Тип | ТЭН |
| Назначение | нагрев сусла |
| Область применения | сусловарочный котёл |
Где применяется и в каком оборудовании
ТЭН для сусловарочного котла работает в пищеварочных котлах КПЭ, КПЭСМ, КПЭМ: вода греется в рубашке, пар нагревает варочную ёмкость. Защита от сухого хода в таких котлах - контрольный электрод по нижнему уровню воды в рубашке.
Помимо сусловарочных котлов, такие ТЭНы и блоки ТЭН ставят в ванны длительной пастеризации (ВДП), пастеризаторы, аквадистилляторы, лабораторные термостаты, парогенераторы для бани и хамама. Для дистилляторов с получением дистиллированной воды нужен ТЭН для парогенератора, дающий насыщенный пар без бурного кипения.
В пароконвектоматах инжекторного типа (например, RETIGO O1221i+) суммарная мощность ТЭН доходит до 36,9 кВт, важен режим стерилизации. В промывочных ваннах ТЭН работает без кипения, только на поддержание температуры. При использовании пара образуется конденсат - это нужно учитывать при монтаже клеммной части.
Материал и монтаж
Материал оболочки выбирают по среде. Для воды и рубашек котлов подходит сталь 08кп: рабочее давление блока до 4,5 атм. Для пищевых сред и агрессивных растворов применяют нержавеющую сталь 08Х18Н10Т, рабочее давление до 6 атм; также используется сталь 12Х18Н10Т.

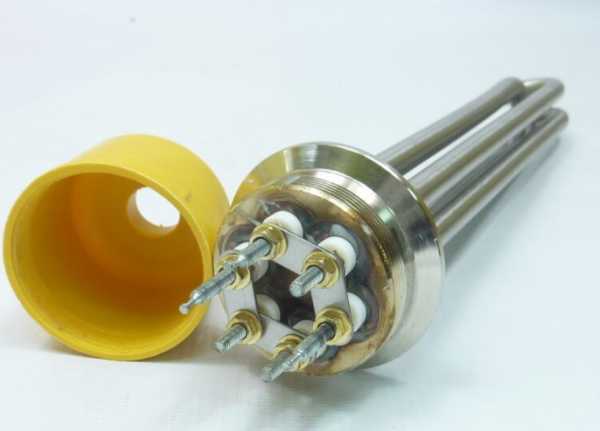

Блок ТЭН (ТЭНБ) - группа трубчатых ТЭН на фланце со стандартной резьбой 2,5" и шестигранником под ключ с обратной стороны. По заказу делаем съёмные ТЭН, а также ТЭН с изоляцией или с покрытием.
Для жёсткой или загрязнённой воды, а также для агрессивных растворов целесообразен сухой ТЭН: нагреватель в гильзе/колбе полностью изолирован от среды. Колба нагревателя защищает от накипи и упрощает обслуживание, в неё же ставится термостат.
Подбор ТЭН
Допустимая удельная мощность q в стоячей воде или баке - 3-5 Вт/см². При большей плотности мощности быстро нарастает накипь, поэтому для сусловарочных котлов и рубашек берут значения в этом диапазоне.
Количество ТЭН или групп ТЭН, подключаемых к трёхфазной сети, выбирают кратным 3. Это обеспечивает равномерное распределение нагрузки по фазам. Например, в блоке на 13,5 кВт ставят три U-образных ТЭН по 4,5 кВт - по одному на фазу.
Температура по активной длине ТЭН не должна отличаться от рабочей более чем на ±16% на прямых участках и ±15% на изогнутых. Эти значения учитываем при расчёте геометрии нагревателя.
Для подбора по месту нужны погружная длина, размер присоединения (резьба или фланец) и тип среды.
Из нашей практики
Для производства пластиковых изделий делали блок 13,5 кВт для водяной рубашки экструдера. Это три U-образных ТЭН по 4,5 кВт, каждый включён на свою фазу, трубка Ø13 мм, материал AISI 304.
Проверка и ремонт
Сопротивление изоляции одиночного ТЭН в холодном состоянии по ГОСТ 13268-88 должно быть не менее 0,5 МОм; при приёмо-сдаточных испытаниях на заводе - не менее 50 МОм. Допускается проверять ток утечки: не более 0,75 мА/кВт.
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат - всё согласовывается с заказчиком.
Что прислать для расчёта
Для подбора ТЭН или блока ТЭН достаточно следующих данных.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли ТЭН к моему сусловарочному котлу?
Для проверки нужны мощность, напряжение, присоединение и погружная длина. Если есть модель оборудования или фото старого блока с биркой, по ним можно определить подходящий вариант.
Из какой стали делают ТЭН?
Обычно применяют сталь 08кп. Для пищевых сред и агрессивных растворов используют нержавеющую сталь 08Х18Н10Т. Рабочее давление блока: 4,5 атм для 08кп, 6 атм для 08Х18Н10Т.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, а также с изоляцией или с покрытием.
Как проверить старый блок?
Проверьте сопротивление изоляции в холодном состоянии: по ГОСТ 13268-88 не менее 0,5 МОм, при заводских испытаниях - не менее 50 МОм. Вместо сопротивления можно проверить ток утечки: не более 0,75 мА/кВт.
Что прислать для расчёта?
Пришлите, что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки. Дополнительно - модель оборудования или фото старого блока с биркой.
Как выбрать материал и монтаж для пищевых и технологических котлов?
Материал зависит от среды: для воды в рубашке достаточно стали 08кп, для пищевых сред - нержавеющей стали 08Х18Н10Т. Монтаж - фланец с резьбой 2,5" или гильза (сухой ТЭН), если прямой контакт со средой нежелателен.
