Характеристики
| Тип | ТЭНБ (трубчатый электронагреватель блочный) |
|---|---|
| Мощность | 2,5 кВт |
| Фланец ответный | 125-10-11-1-В-IV-09Г2С |
| Материал фланца | 09Г2С |
| Присоединение | Фланец |
| Напряжение | Уточняется по маркировке |
| Число ТЭН в блоке | Уточняется по маркировке |
Конструкция и параметры

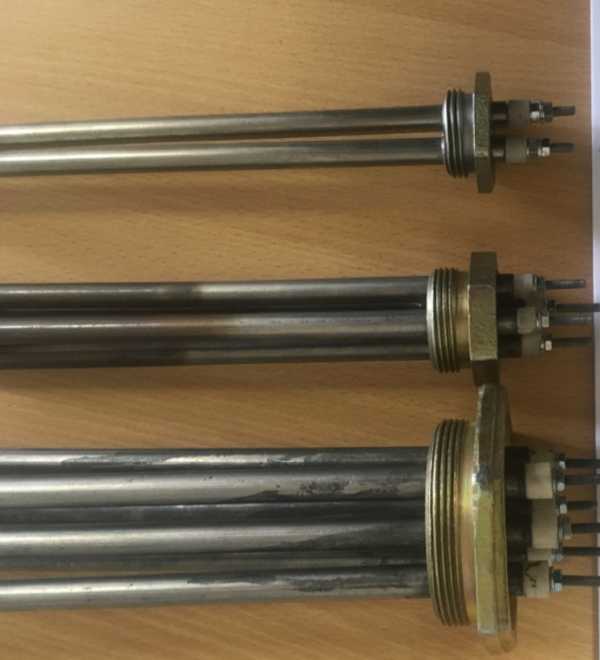

ТЭНБ - это блок, где одиночные ТЭН диаметром 10 мм герметично запрессованы во фланец с трубной резьбой по ГОСТ 6357-81. Резьбовые выводы М4 закрыты пластиковым колпаком. Фланец ответный 125-10-11-1-В-IV-09Г2С из стали 09Г2С.
Номинальная мощность блока - 2,5 кВт. Длина контактных стержней (холодная зона) - по ГОСТ 13268-88, буквенное обозначение уточняется по маркировке. В комплект по заказу может входить гильза под датчик, клеммная коробка или термостат.
Где применяется и в каком оборудовании
Данный блок тэн для водонагревателя подходит для проточных и накопительных систем подогрева воды бассейнов. Также используется как блок тэн для бойлера косвенного нагрева с электродогревом (например, Taurus Metalac MAX).
Примеры совместимого оборудования: подогреватели бассейнов Elecro Flow Line (титановый нагреватель, корпус AISI 316), проточные нагреватели Pahlen Compact 18 (мощность до 18 кВт, корпус AISI-316, защита от перегрева). У Pahlen Hi-Flow применяется резьбовое подключение 1" либо ABS-переходник на трубу 50 мм.
Для промышленных водонагревателей и баков ГВС блок монтируется во фланец. В накопительных водонагревателях может использоваться однофазное подключение при мощности до 3 кВт.
Выбор материала оболочки под хлор и соль
Для воды в бассейне с хлором и солью стандартная сталь AISI 304/08Х18Н10 не подходит из-за риска питтинговой и щелевой коррозии. Требуется материал с более высокой стойкостью.
По фактам: у Elecro Flow Line для агрессивных сред корпус и нагреватель выполнены из титана, у Pahlen Hi-Flow - титановый элемент и нержавейка AISI 316. Для морской воды и хлоридов рекомендован чистый титан или 316L/Inconel.
По заказу делаем ТЭН с оболочкой из AISI 316, титана или с покрытием. Исполнение определяет задача заказчика.
Подбор блока ТЭН для вашей задачи
Расчёт ведётся по удельному рабочему эталону. Для проточной воды до 100°C удельная мощность q = 8-12 Вт/см² (пик 15 при хорошей циркуляции). Для стоячей воды в баке - q = 3-5 Вт/см².
Теплоёмкость воды учитывается при расчёте времени нагрева. Для промышленных баков считают по ΔT и времени, а не по бытовому ориентиру 1 Вт/литр.
Для защиты от коррозии в агрессивной воде применяют жертвенные аноды (магний, цинк, алюминий), но они служат до 6 месяцев. При холодном старте нагрева учитывайте возможные термоциклы.
Из нашей практики
Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Производитель котельного и водонагревательного оборудования: блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Что прислать для расчёта
Для точного подбора блока ТЭНБ-2,5 или его аналога необходимы следующие данные:
Что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружная длина и место установки; модель оборудования или фото старого блока с биркой.
Также укажите, требуется ли санитарная обработка тары и есть ли холодный старт нагрева.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Для проверки совместимости нужны данные: модель оборудования, присоединение (фланец или резьба), мощность, напряжение, погружная длина. Сравните с параметрами из названия: ТЭНБ-2,5, фланец 125-10-11-1-В-IV-09Г2С.
Из какой стали сделан нагреватель?
В названии указан материал фланца - 09Г2С. Материал оболочки ТЭН в названии не указан, его подбирают под среду: для хлорированной и морской воды - AISI 316, титан или 316L.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы, ремонт невозможен. По заказу делаем съёмные ТЭН - это оговаривается при согласовании.
Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции: в холодном и рабочем состоянии должно быть не менее 0,5 МОм. При снижении - восстановите просушкой при 120°C до 6 часов или включением на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта нового блока?
Пришлите: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Какой материал оболочки нужен для нагрева воды в бассейне с хлором и солью?
Для воды с хлором и солью стандартная AISI 304 не подходит из-за риска питтинговой коррозии. Рекомендуется титан или AISI 316. У Pahlen и Elecro для таких сред применяют титан и AISI 316.
