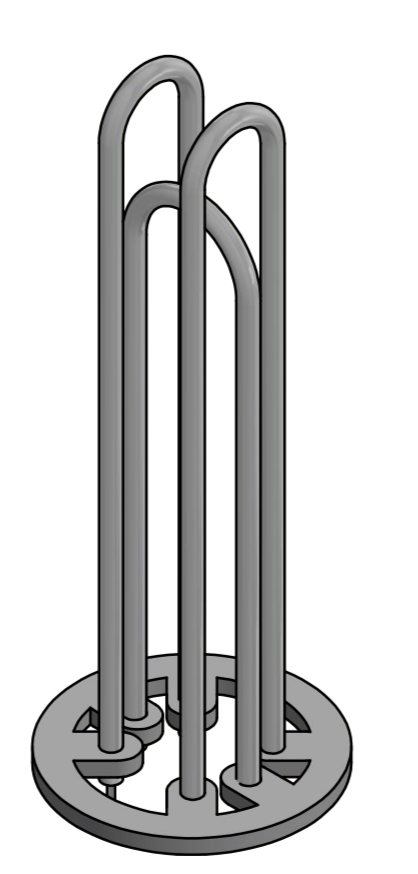

Характеристики
| Мощность | 18000 Вт |
|---|---|
| Тип | Блок ТЭН |
Где применяется и в каком оборудовании
Блоки ТЭН такой мощности (18 кВт) применяются в промышленных накопительных электроводонагревателях серии VLM (объём 100-1500 л, диапазон мощности 3-45 кВт - сюда попадает и блок 18 кВт), бак из нержавеющей кислотостойкой стали, термостат 0-85°C.
В подогревателях бассейнов Elecro Flow Line используются блоки 12-15 кВт, 400В трёхфазный, корпус и нагреватель из титана (под хлор и соль) - ближайший диапазон к мощности 18 кВт.
Для менее мощных задач применяются блоки меньшей мощности: доп. ТЭН для бойлеров косвенного нагрева (1,5-3 кВт, резьба 1 1/2"), ТЭН бака мойки в посудомоечных машинах (Ø32 мм, 1,8 кВт).
Подбор блока ТЭН
При подборе учитывайте среду нагрева (вода, антифриз), температуру, присоединение (резьба или фланец, размер), мощность и напряжение.
По ГОСТ 13268-88 удельная поверхностная мощность (ваттная нагрузка) зависит от среды: для проточной воды до 100°C q = 8-12 Вт/см², для стоячей воды q = 3-5 Вт/см².
Материал оболочки выбирайте по среде: сталь 10 - для масла/воздуха (не вода); AISI 304/08Х18Н10 - для воды и пара; 12Х18Н10Т - для пищевых сред; 316L/Inconel - для агрессивной химии и высоких t; титан - для хлоридов, кислот, морской воды.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить гильза под датчик, колпак или клеммная коробка, термовыключатель.
- Определите среду и температуру.
- Выберите присоединение: резьба или фланец.
- Рассчитайте мощность и напряжение.
- Укажите погружную длину и место установки.
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда: вода и антифриз, длина 450 мм.
Для производителя котельного и водонагревательного оборудования - блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Влияние жёсткой воды и накипи
При средней жёсткости воды бойлер или ТЭН чистят раз в 8-12 месяцев, при высокой жёсткости - каждые 4-6 месяцев.
Жертвенные аноды (магний, цинк, алюминий): стандартный способ защиты от коррозии, но служат до 6 месяцев в агрессивной воде.
Сухой ТЭН (стеатитовый/керамический нагреватель в гильзе) не контактирует с водой, не образует накипь на нагревателе и меняется без слива бака. Мокрый ТЭН открытого типа быстрее обрастает накипью.
Материалы оболочки и защита от коррозии
Оболочка ТЭН: сталь 10 - для воздуха/масла/сухих сред (не вода); AISI 304/08Х18Н10 - для воды и пара; цельнотянутая 12Х18Н10Т - для пищевых и агрессивных сред; 316L/Inconel - только для агрессивной химии и высоких t; чистый титан - для хлоридов, кислот, гальванических ванн, морской воды.
Для защиты от питтинговой коррозии в хлорированной воде используйте титан или Inconel. В обычной воде достаточно AISI 304.
Что прислать для расчёта
Для расчёта блока ТЭН пришлите:
- что нагреваем и до какой температуры;
- присоединение: резьба или фланец, размер;
- мощность, напряжение, число элементов;
- погружную длину и место установки;
- модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 18000 Вт к моему оборудованию?
Для проверки совместимости нужны параметры: мощность, напряжение, присоединение, погружная длина. Сравните с характеристиками вашего оборудования. Если сомневаетесь, пришлите фото бирки или модель.
Из какой стали сделан блок ТЭН?
Стандартно для воды используется оболочка AISI 304 (08Х18Н10). По заказу возможны другие материалы: 12Х18Н10Т, 316L, титан, Inconel - в зависимости от среды.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - так отдельные элементы можно заменять без демонтажа всего блока.
Как проверить старый блок ТЭН?
Изоляцию проверяют мегаомметром с напряжением не менее 500В между оболочкой и контактными стержнями. Сопротивление изоляции должно быть не менее нормы. Также измерьте сопротивление каждого ТЭН.
Что прислать для расчёта блока?
Пришлите: что нагреваете и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину, место установки, модель оборудования или фото старого блока с биркой.
Как продлить ресурс блока ТЭН при жёсткой воде?
Используйте магниевый анод, который меняют каждые 6 месяцев. Регулярно чистите блок от накипи (раз в 4-12 месяцев в зависимости от жёсткости). Рассмотрите сухой ТЭН в гильзе - он не контактирует с водой и не обрастает накипью.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
