Характеристики
| Тип | Воздушный оребренный |
|---|---|
| Среда | Подвижный воздух |
| Мощность | 3 кВт |
| Напряжение | 220 В |
Зачем оребрение воздушного ТЭН
Оребрение увеличивает площадь теплообмена. По ГОСТ 13268-88 для спокойного воздуха допустимая удельная нагрузка 2,2 Вт/см², для движущегося (от 6 м/с) - 5,5 Вт/см². Оребрённый ТЭН (ТЭНР) позволяет эффективно отводить тепло при высокой мощности.
Просечная спирально-ленточная навивка рёбер улучшает коэффициент теплоотдачи на 18-20% по сравнению со сплошной лентой за счёт турбулизации потока.
Оребрение в условиях подвижной среды (обдув) помогает удерживать температуру оболочки в пределах допустимых по ГОСТ значений при той же мощности.
Где применяется оребрённый ТЭН
Оребрённые воздушные ТЭН используются в калориферах для теплиц и сельскохозяйственных зданий, в тепловых пушках для теплиц, в электроконвекторах с принудительным обдувом и без вентилятора.
В бытовых электроконвекторах (например, KN-Electro) установлен один оребрённый воздушный ТЭН, работающий в режиме естественной конвекции. Мощность таких конвекторов зависит от длины корпуса: от 250 Вт (500 мм) до 1330 Вт (1700 мм).
Как подобрать оребрённый ТЭН
При подборе учитывают скорость воздуха: для спокойного воздуха (естественная конвекция) удельная нагрузка 2,0-3,0 Вт/см², для движущегося воздуха (обдув) - 5,0-7,0 Вт/см². Это внутренний рабочий эталон производителей.
Мощность на метр длины зависит от диаметра трубки и шага оребрения. По заказу делаем ТЭН любой длины, формы (прямой или U-образный) и с разным материалом оребрения (углеродистая или нержавеющая сталь).
Важно знать, есть ли обдув вентилятором и температура воздуха на входе. Это влияет на ваттную нагрузку и срок службы.
Конструкция оребрённого ТЭН
Оребрение выполняется навивкой стальной ленты на трубку (навивочное оребрение). Способ увеличивает площадь теплообмена и создаёт дополнительное аэродинамическое сопротивление.

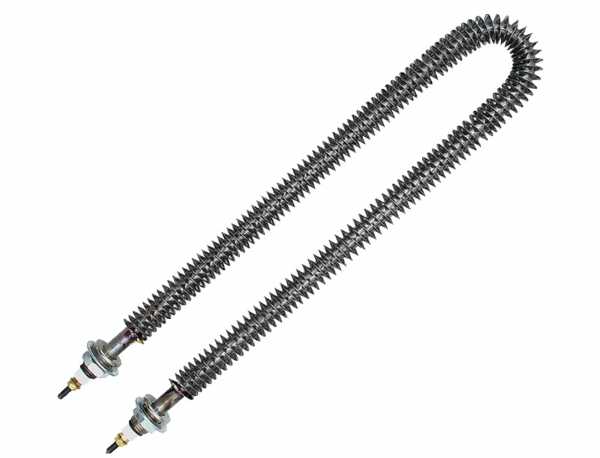

Возможные формы: прямая или U-образная. Крепление - штуцер с гайкой или фланец. Материал оребрения - углеродистая или нержавеющая сталь.
В некоторых конвекторах предусмотрена тепловая защита с автоматическим перезапуском или ручным ресетом. При частых срабатываниях защиты необходимо устранить причину перегрева.
Особенности монтажа и эксплуатации
При монтаже электроконвектора соблюдайте расстояния: от пола до оси корпуса 160-180 мм, от верха прибора до подоконника не менее 75% ширины прибора (или 120 мм до решётки), от задней стенки до стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%.
Тепловая защита конвектора (биметаллический термостат) циклически включает/выключает ТЭН для поддержания температуры. При перегреве срабатывает защита, после остывания возможен автоматический перезапуск.
Для оборудования с перфорированной решёткой обеспечьте свободный приток воздуха. Не закрывайте решётку.
Что прислать для расчёта
Для подбора или замены ТЭН конвектора необходимы: развёрнутая длина и форма (прямой, U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Также укажите, есть ли обдув вентилятором и температура воздуха. Если возможна замена ТЭН конвектора, пришлите фото старого нагревателя с маркировкой или модель оборудования.
Для шкафов обогрева требуется уточнение условий эксплуатации - скорость воздуха, наличие пыли, влажность.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для определения совместимости нужны параметры вашего нагревателя: мощность, напряжение, длина, форма, крепление. Если они совпадают с 3 кВт, 220 В, оребрённый для подвижной среды - подходит. В остальных случаях требуется индивидуальный подбор.
Нужен ли обдув вентилятором для работы этого ТЭН?
Данный ТЭН рассчитан на подвижную среду, то есть на обдув. В спокойном воздухе без обдува его мощность будет ограничена из-за более низкой допустимой удельной нагрузки (2,2 Вт/см² по ГОСТ). Для естественной конвекции лучше выбрать ТЭН с меньшей ваттной нагрузкой.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН любой длины, формы (прямой, U-образный) и с разными креплениями: штуцер с гайкой или фланец. Материал оребрения - углеродистая или нержавеющая сталь.
Как проверить старый ТЭН?
Проверьте мультиметром сопротивление между выводами (должно соответствовать расчётному по мощности) и сопротивление изоляции между выводом и оболочкой (не менее 20 МОм). Визуально оцените состояние оребрения и оболочки на предмет прогаров.
Что прислать для расчёта?
Для расчёта необходимы: развёрнутая длина и форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Желательно фото старого ТЭН с маркировкой или модель оборудования.
Зачем оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена, позволяя снизить температуру оболочки при той же мощности или повысить мощность без перегрева. Без оребрения не обойтись, когда требуется высокая мощность при ограниченных габаритах или при работе в движущемся воздухе, где без оребрения температура оболочки превысит допустимую.
