Характеристики
| Мощность | 12 кВт |
|---|---|
| Тип | Блок ТЭН |
Где применяется и в каком оборудовании

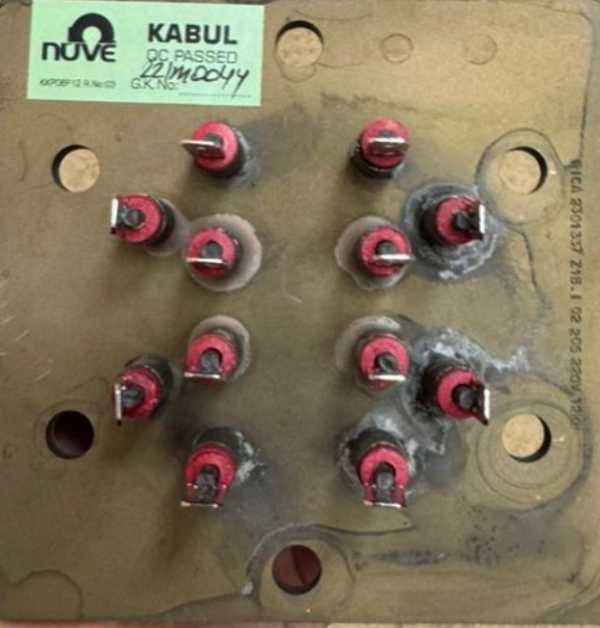

Блок ТЭН 12 кВт устанавливают в подогреватели бассейнов (например, Elecro Flow Line Titan, диапазон 12-15 кВт), промышленные накопительные водонагреватели (VLM объёмом 100-1500 л), посудомоечные машины и бойлеры косвенного нагрева. Также применяется для электродогрева бака ГВС, в пищевых ёмкостях и на производствах, где требуется горячее водоснабжение.
Для солёной воды и хлорированной среды (бассейны) материал оболочки такого блока по заказу делают из титана или AISI-316 - эти материалы устойчивы к питтинговой коррозии.
Как подбирают блок ТЭН
Мощность блока рассчитывают по формуле Q = c·m·(t2−t1). Удельная поверхностная мощность (q) для проточной воды - 8-12 Вт/см², для стоячей - 3-5 Вт/см² (согласно ГОСТ 13268-88 и заводским данным). При средней жёсткости воды чистка ТЭН от накипи нужна раз в 8-12 месяцев.
Стандартно блоки запрессованы. По заказу делаем съёмные ТЭН (сухой ТЭН) для упрощения обслуживания, а также с изоляцией или покрытием для агрессивных сред. В комплект могут входить фланец, гильза под датчик, клеммная коробка или термостат: состав согласовывается.
- Уточните среду (вода, антифриз, солёная вода).
- Выберите материал оболочки: AISI 304, AISI 316, титан.
- Рассчитайте нужную мощность по объёму и перепаду температуры.
- Определите присоединение: резьба или фланец, размеры.
- Укажите погружную длину и напряжение (220В/380В).
Особенности конструкции для бассейна
Нагрев воды в бассейне требует устойчивости к хлору и соли. Для таких сред предпочтительны титановые нагревательные элементы или оболочка AISI-316 - например, у Elecro Flow Line Titan корпус выполнен из титана.
По заказу делаем блок ТЭН для бойлера или бассейна с резьбовым или фланцевым подключением (размер согласовывается). Предусмотрена гильза под датчик протока и защита от включения без воды. Для снижения накипеобразования рекомендуем съёмную конструкцию.
Из нашей практики
Производство пластиковых изделий: заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Энергетическое предприятие в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Эксплуатация и обслуживание
При работе с жёсткой водой возможно накипеобразование. ТЭНБ в промышленных водонагревателях рекомендуют чистить раз в 8-12 месяцев (при высокой жёсткости - каждые 4-6 месяцев). Для посудомоечной машины и пищевых ёмкостей с проточной водой удельная мощность может быть выше: до 15 Вт/см² при хорошей циркуляции.
По заказу блоки оснащают датчиком потока и термостатом для предотвращения перегрева при работе без воды.
Что прислать для расчёта
Для точного подбора блока ТЭН 12 кВт отправьте следующие данные: что нагреваете и до какой температуры, тип присоединения (резьба или фланец, размер), требуемые мощность и напряжение, число элементов, погружную длину и место установки. Желательно приложить фото старого блока с биркой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 12 кВт к моему оборудованию?
Необходимо уточнить присоединение (резьба или фланец), погружную длину и среду. По заказу делаем блоки с различными фланцами и резьбами, подходящими под ваше оборудование.
Из какой стали делают блоки?
Стандартно из нержавеющей стали AISI 304. Для бассейнов с хлором и солью по заказу изготавливаем из титана или AISI-316.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно блоки запрессованы. По заказу делаем съёмные элементы (сухой ТЭН), что упрощает замену и чистку. Ремонт возможен при замене отдельных ТЭН, если конструкция позволяет.
Как проверить старый блок?
Измерьте сопротивление изоляции мегомметром, проверьте целостность оболочки и уточните мощность и напряжение по бирке. Сфотографируйте бирку и присоединительные размеры.
Что прислать для расчёта?
Пришлите среду (вода, антифриз, солёная вода), температуру, присоединение (резьба/фланец), мощность, напряжение, погружную длину, количество элементов и фото старого блока с биркой.
Вопрос по теме: Нагрев воды в бассейне: материал под хлор и соль.
Для хлорированной и солёной воды применяют оболочки из титана или AISI-316. По заказу изготавливаем блоки с таким исполнением, а также с покрытием для защиты от коррозии.
