Характеристики
| Диаметр | 16 мм |
|---|---|
| Длина | 40 мм |
| Мощность | 200 Вт |
| Напряжение | 220 В |
Где применяется и в каком оборудовании
Патронные ТЭН используются в лабораторном и аналитическом оборудовании, например в элементных анализаторах и лабораторных нагревателях.
В предпусковых подогревателях двигателя патронный нагреватель встраивается в блок цилиндров или патрубок системы охлаждения, обеспечивая подогрев масла в картере. Циркуляция охлаждающей жидкости происходит термосифонным способом, без насоса.
В технологических баках с резьбовой муфтой G1 1/2 патронный ТЭН монтируется через штуцер для нагрева воды и слабых кислотных/щелочных растворов.
Применяется в электропаяльниках непрерывного нагрева, где в качестве нагревательного элемента используется нихромовая спираль или керамический элемент, при этом возможно лужение жала.
В хотэндах 3D-принтеров часто используются патронные нагреватели 6х20 мм с напряжением 24В 40Вт или 12В 40Вт - это другой типоразмер, но принцип работы тот же.
Замена по образцу: что измерить у старого нагревателя

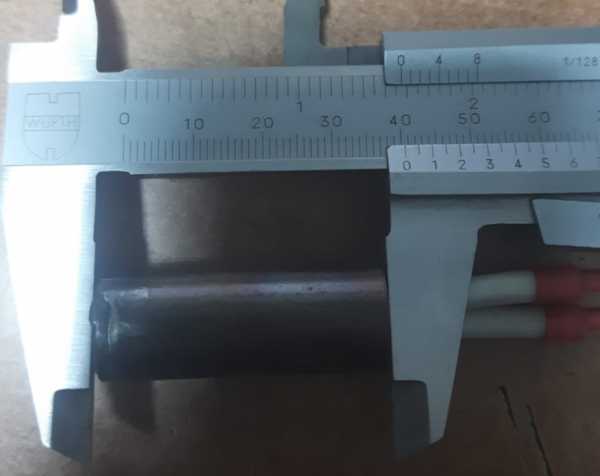

Для замены патронного нагревателя по образцу измерьте наружный диаметр и диаметр посадочного отверстия. Длина нагревателя и длина холодной зоны критичны для установки.
Зафиксируйте мощность и напряжение с маркировки или паспорта.
Определите тип вывода: открытые концы, провод в термостойкой изоляции, наличие защитной оплётки или металлорукава. Уточните длину провода.
Укажите рабочую температуру и среду нагрева - это влияет на выбор материала оболочки и удельной мощности.
Конструктивные возможности и дополнительные опции
ТЭНП (патронный тэн) с оболочкой из нержавеющей стали (производители часто используют сталь типа 304) - стандартное исполнение, по запросу доступна углеродистая сталь.
По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод.
Возможна установка резьбового штуцера (М10-М27, G1/2, G3/4, G1, G1 1/4) из латуни, нержавеющей или углеродистой стали.
Встроенная термопара доступна при диаметре до 16 мм - для данного типоразмера она может быть предусмотрена.
Встроенная термопара: возможности и ограничения
Встроенная термопара в патронный нагреватель возможна только при диаметре корпуса до 16 мм. Это ограничение важно для компактных лабораторных и измерительных узлов.
Наш типоразмер (16 мм) попадает в этот диапазон, поэтому термопара может быть установлена по запросу.
При больших диаметрах встроенная термопара недоступна.
Как проверить старый ТЭН перед заменой
Измерьте внутреннее сопротивление нагревателя омметром - оно должно соответствовать расчётному значению для данной мощности и напряжения.
Проверьте целостность оболочки и отсутствие трещин.
Осмотрите выводы: не должно быть обрывов, оплавлений изоляции.
Что прислать для расчёта
- Диаметр нагревателя и посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Для определения совместимости нужны диаметр, длина, мощность и напряжение старого нагревателя. Сравните с параметрами: диаметр 16 мм, длина 40 мм, мощность 200 Вт, напряжение 220 В. Если размеры совпадают, он подойдёт.
Какой нужен зазор в отверстии?
Для патронных ТЭН предусматривают небольшой зазор (не натяг) - он нужен для теплового контакта и чтобы нагреватель не заклинило при нагреве. Точное значение зависит от конструкции и уточняется под задачу. При заказе укажите диаметр посадочного отверстия.
Можно ли сделать другой вывод или длину провода?
Да, по заказу мы делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод.
Как проверить старый ТЭН?
Измерьте внутреннее сопротивление нагревателя, проверьте целостность оболочки и изоляции выводов. Сравните сопротивление с расчётным для указанной мощности.
Что прислать для расчёта?
Диаметр, длину, мощность, напряжение, тип вывода, длину провода, рабочую температуру, модель оборудования или фото с маркировкой.
Как заменить нагреватель по образцу?
Измерьте диаметр, длину и длину холодной зоны, определите мощность и напряжение, тип вывода. Эти данные используем для изготовления нового ТЭН.
