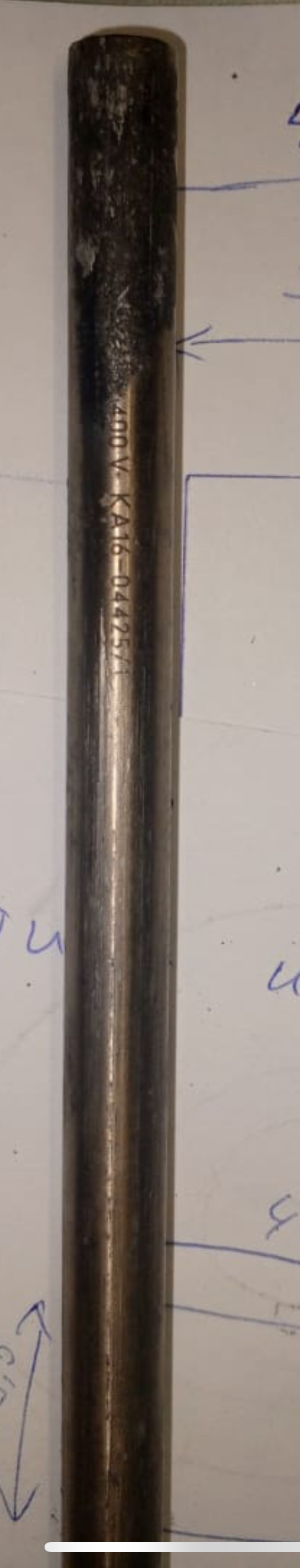

Характеристики
| Тип | Патронный ТЭН |
|---|---|
| Модель | КА16-044257 |
Где применяется патронный ТЭН КА16-044257
Патронный нагреватель используется в следующем оборудовании:
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Электропаяльники непрерывного нагрева
- Технологические баки и емкости с резьбовой муфтой (вода, слабые кислотные/щелочные растворы)
- Предпусковые подогреватели двигателя (встройка в блок цилиндров или в патрубок системы охлаждения)
- Погружной нагреватель бака для подогрева масла в картере или антифриза
Как подобрать патронный нагреватель
Для подбора нужны диаметр нагревателя и посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода и длина провода, рабочая температура и среда. Также модель оборудования или фото старого ТЭН с маркировкой.
Патронные ТЭН делаем по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. По заказу: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара.
Проверка патронного ТЭН: мультиметр и мегаомметр
Для проверки работоспособности патронного тэн измеряют внутреннее сопротивление нагревателя мультиметром. Сопротивление нихромовой спирали должно соответствовать расчётному по закону Ома (R=U²/P).
Мегаомметром проверяют сопротивление изоляции между спиралью и оболочкой. Норма - не менее установленного значения при рабочем напряжении. При низком сопротивлении возможен пробой на корпус.
Также осматривают выводы на обрыв, подгар и повреждение изоляции.
Конструкция патронного нагревателя
Патронный тэн (тэнп) состоит из нихромовой спирали, помещённой в оболочку из нержавеющей стали 304, и изоляции из периклаза. Выводы могут быть выполнены проводом в металлорукаве, термостойким шнуром с вилкой или приваренной шпилькой М6.
Для установки в бак используется резьбовой штуцер бака (M10-M27, G1/2, G3/4, G1, G1 1/4) из латуни, нержавейки или углеродистой стали. Возможно исполнение с резьбовой муфтой G1 1/2 для погружного нагревателя.
Рабочее давление жидкости в системе не должно превышать 10 бар. Для подогрева антифриза в предпусковом подогревателе двигателя используется термосифонная циркуляция без насоса. Аналоги - mantle heater и нагревательная лента, но патронный компактнее.
Что прислать для расчёта патронного ТЭН
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли патронный ТЭН КА16-044257 к моему оборудованию?
Для проверки совместимости нужны посадочный диаметр, длина, мощность и напряжение. Сравните с параметрами старого нагревателя или укажите модель оборудования.
Какой нужен зазор в отверстии для установки?
Зазор должен обеспечивать плотную посадку без заедания. Обычно достаточно посадки с натягом, точное значение зависит от диаметра и материала.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем тип вывода: провод в термостойкой изоляции, металлорукав, шпилька, угловой вывод. Длину провода указываете при заказе.
Как проверить старый ТЭН?
Мультиметром измерьте сопротивление между выводами (должно быть несколько Ом). Мегаомметром проверьте изоляцию между выводом и корпусом.
Что прислать для расчёта нового ТЭН?
Пришлите диаметр, длину, мощность, напряжение, тип вывода, рабочую температуру и среду. Желательно фото старого нагревателя с маркировкой.
Как проверить патронный ТЭН мультиметром и мегаомметром?
Мультиметром в режиме омметра измерьте сопротивление спирали. Мегаомметром проверьте сопротивление изоляции. Если сопротивление изоляции ниже нормы, ТЭН неисправен.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
