Характеристики
| Мощность | 2.5 кВт |
|---|---|
| Напряжение | 220 В |
| Диаметр оболочки | 12,5 мм |
| Длина | 660 мм |
| Тип вывода | термостойкий провод |
| Длина вывода | 250 мм |
Где применяется патронный ТЭН
Патронный ТЭН данного типоразмера используется в электропаяльниках непрерывного нагрева с нихромовой спиралью и лужением жала, хотэндах 3D-принтеров с керамическим сердечником, технологических баках и емкостях с резьбовым штуцером для нагрева воды и слабых кислотных/щелочных растворов. Также применяется в предпусковых подогревателях двигателя для подогрева антифриза или масла в картере. При установке через резьбовой штуцер бака учитывайте рабочее давление - не более 10 бар.

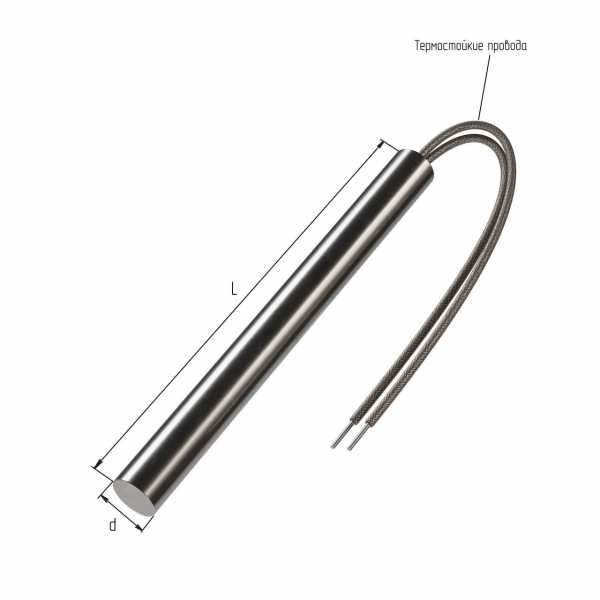

Как читать размеры патронного ТЭН
Диаметр оболочки (12,5 мм) задает посадочное отверстие в оборудовании. Длина (660 мм) определяет активную зону нагрева. Мощность (2.5 кВт) и напряжение (220В) выбираются по требуемой тепловой производительности. При заказе также указывают длину холодной зоны - участка без нагрева для вывода контактов.
Подбор патронного нагревателя
Для правильной установки необходим зазор между оболочкой и стенкой отверстия - это не то же самое, что допуск на диаметр оболочки по ГОСТ 13268-88 (стандарт описывает трубчатые ТЭН и допуски изготовления, а не посадочный зазор). Точный зазор под ваше отверстие рассчитывает производитель. Мощность и напряжение должны соответствовать питанию оборудования. Если старый нагреватель неисправен, проверьте его сопротивление и изоляцию. Для оборудования на 12В, например картридж 12В 40Вт, требуется другой типоразмер.
Варианты исполнения по заказу
По заказу делаем патронные ТЭН с проводом нужной длины в термостойкой изоляции, с защитой вывода металлорукавом или оплёткой, с угловым выводом, резьбовым штуцером или фланцем. Возможна встроенная термопара при диаметре корпуса до 16 мм.
Конструктивные особенности патронных ТЭН
У производителей патронные нагреватели комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей стали (например марки 304) или углеродистой стали. Встроенная термопара доступна только при диаметре до 16 мм - это ограничение актуально для лабораторных нагревателей. В паспортах ТЭНП указывают допуски на изготовление по ГОСТ.
Что прислать для расчёта
Для изготовления или подбора аналога предоставьте: диаметр посадочного отверстия, длину нагревателя и холодной зоны, мощность, напряжение, тип вывода и длину провода, рабочую температуру и среду нагрева. Желательно приложить фото старого ТЭН с маркировкой или модель оборудования.
- Диаметр отверстия и длина
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте соответствие диаметра (12,5 мм), длины (660 мм), мощности (2.5 кВт) и напряжения (220В) параметрам вашего устройства. Также уточните тип вывода - термостойкий провод длиной 250 мм.
Какой нужен зазор в отверстии для установки?
Допуск +0,4/-0,2 мм по ГОСТ 13268-88 относится к изготовлению диаметра оболочки, а не к зазору в посадочном отверстии - это разные параметры. Точный зазор под ваше отверстие рассчитывается отдельно у производителя.
Можно ли сделать другой вывод или длину провода?
Да, по заказу изготавливаем с проводом любой длины в термостойкой изоляции, с защитой металлорукавом, угловым выводом или резьбовым штуцером.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление между выводами и сопротивление изоляции между выводом и оболочкой. Сравните с паспортными данными или маркировкой.
Что прислать для расчёта нового патронного нагревателя?
Пришлите диаметр и длину посадочного отверстия, мощность, напряжение, тип вывода, длину провода, рабочую температуру и среду. Желательно фото с маркировкой.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?
Диаметр - размер оболочки, длина - активная часть нагрева, мощность и напряжение определяют нагрев. При заказе укажите также длину холодной зоны, если она важна.
