Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 4000 Вт |
Где применяется блок ТЭН 4000 Вт
Блоки ТЭН такой мощности применяются для электродогрева бойлеров косвенного нагрева (например, через резьбовой патрубок 1 1/2" у серий ТРК/TJ), в проточных водонагревателях (типа ZOTA InLine), в промышленных накопительных водонагревателях (типа VLM) и в посудомоечных машинах - для нагрева воды ополаскивания.
Для бассейнов с хлорированной водой в оборудовании такого типа (например, Elecro Flow Line) обычно используют титановые нагреватели большей мощности, 12-15 кВт.
Как подобрать блок ТЭН для бойлера
Для подбора учитывайте объём бака и требуемую температуру. Удельная мощность (ваттная нагрузка) для стоячей воды в режиме поддержания - 3-5 Вт/см². Для проточной воды допускается до 12 Вт/см². Расчёт времени нагрева ведётся по теплоёмкости воды и ΔT. При жёсткой воде рекомендуется устанавливать жертвенный анод (магниевый) для защиты от коррозии.
- Определите объём и ΔT
- Рассчитайте мощность по времени нагрева
- Выберите присоединение (резьба или фланец)
- Укажите погружную длину
Из нашей практики
Поставили блок 13,5 кВт в водяную рубашку экструдера для производства пластиковых изделий. Три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм, фланец Ø130 мм. Заменили сгоревший блок.
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт на 220 В с резьбой G1½", оболочка 08Х18Н10Т, работа на воде и антифризе, длина 450 мм.

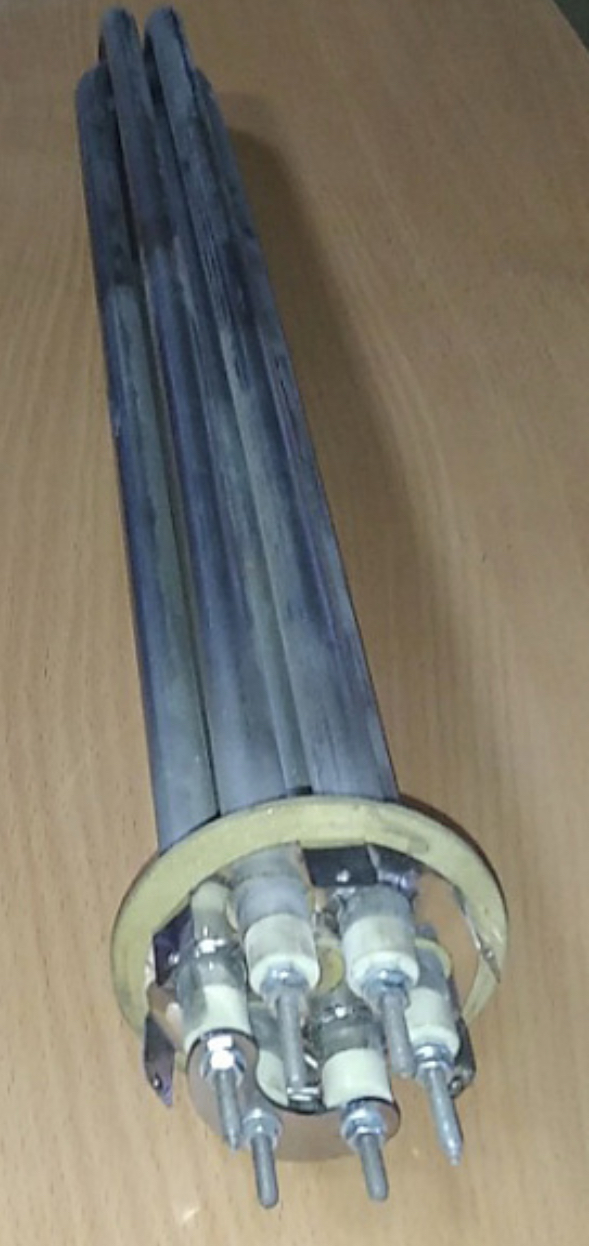

Конструктивные особенности блока ТЭН
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект может входить фланец, гильза под датчик, колпак или клеммная коробка, термостат. Для защиты от коррозии в бойлере устанавливается жертвенный анод (магниевый). В солёной воде применяется титановая оболочка.
- Материал оболочки, как правило: нержавеющая сталь 08Х18Н10Т или сталь 08КП
- Рабочее давление по паспортам ТЭНБ: до 4,5 атм для оболочки 08КП, до 6 атм для нержавеющей стали 08Х18Н10Т
- Присоединение по заказу: резьба или фланец, размер согласовывается
Электрическое подключение блока 4000 Вт
Для блока мощностью 4000 Вт (по данным для серии ТЭНБР) при однофазном включении 220 В рекомендуется медный кабель сечением 3×2,5 мм² и автоматический выключатель 20 А.
При подключении к трёхфазной сети конфигурация соединения элементов (звезда для элементов на 220В, треугольник - для элементов на 380В) зависит от напряжения самих ТЭН. Мощность каждой ветви должна быть одинаковой.
Что прислать для расчёта блока ТЭН
Для точного подбора пришлите следующие данные:
- Что нагреваете и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Блок ТЭН 4000 Вт можно изготовить под нужное присоединение (резьба или фланец) для бойлеров косвенного нагрева и другого водонагревательного оборудования. Для точной совместимости пришлите фото старого блока или модель оборудования.
Из какой стали изготовлен блок?
Стандартно блоки изготавливаются из нержавеющей стали 08Х18Н10Т (AISI 304) или стали 08КП. Для агрессивных сред (солёная, хлорированная вода) применяем титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно элементы запрессованы и заменяются блоком целиком. По заказу делаем съёмные ТЭН - тогда можно менять отдельные элементы.
Как проверить старый блок ТЭН?
Проверьте сопротивление изоляции мегаомметром, целостность цепи мультиметром, визуально осмотрите накипь и коррозию.
Что прислать для расчёта нового блока?
Пришлите данные из раздела 'Что прислать для расчёта': что нагреваете, температуру, мощность, присоединение, погружную длину, модель оборудования или фото.
Как правильно подобрать блок ТЭН для электродогрева бойлера косвенного нагрева?
Учитывайте объём бака, требуемую температуру, время нагрева. Для стоячей воды удельная мощность 3-5 Вт/см². Установите жертвенный анод для защиты от коррозии.
