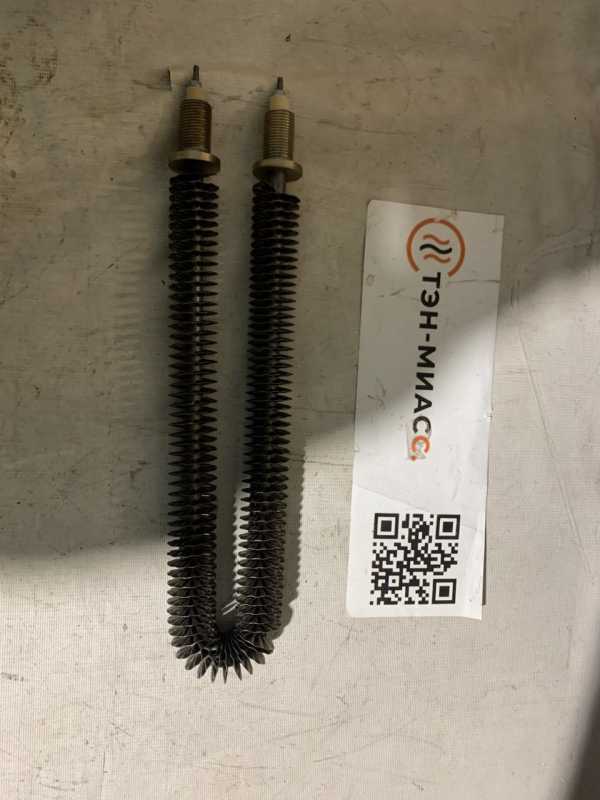

Характеристики
| Тип | ТЭНР (трубчатый электронагреватель оребренный) |
|---|---|
| Длина развертки | 67 см |
| Диаметр трубки | 12 мм |
| Мощность | 2,5 кВт |
| Напряжение | 380 В |
| Среда (маркировка) | к - движущийся воздух, оболочка свыше 450°C |
| Форма | ф2 (код по маркировке) |
| Крепление | штуцер 1/2 |
Где применяется и в каком оборудовании
ТЭНР с кодом среды к рассчитан на движущийся воздух и применяется в оборудовании с принудительным обдувом: конвекторах с обдувом (Tizest TEC и аналоги), калориферах для обогрева теплиц и сельскохозяйственных зданий (серия ЭКО), тепловых пушках.
Форма и крепление
По маркировке у этого ТЭНР код формы ф2 и крепление штуцером с резьбой 1/2 дюйма. Если нужна другая форма (прямая или U-образная) или другое крепление (например фланец), изготавливаем по индивидуальному заказу - по чертежу, образцу или маркировке старого нагревателя.
Подбор по мощности и обдуву
Коды среды делятся по подвижности воздуха и температуре оболочки: до 450°C - коды С (спокойный)/О (движущийся), углеродистая сталь; свыше 450°C - коды Т (спокойный)/к, К (движущийся), жаростойкая нержавеющая сталь. У этого ТЭНР код к, поэтому оболочка - из жаростойкой нержавеющей стали, а эксплуатация предполагает обдув - иначе удельная нагрузка на оболочку превысит расчётную.
Диагностика и проверка
Стандартная диагностика ТЭН мультиметром: проверка разрыва цепи (бесконечность - спираль оборвана), проверка сопротивления между контактным стержнем и корпусом (низкое значение - пробой изоляции). Перегрев ТЭН из-за недостаточного обдува или накопления пыли снижает теплоотдачу и может вызвать срабатывание тепловой защиты.
Особенности монтажа и защиты
Для оборудования с принудительным обдувом вентилятор должен запускаться до подачи питания на ТЭН и работать весь период нагрева - подача питания при отключённом вентиляторе запрещена и приводит к перегреву. При перегреве срабатывает тепловая защита: автоматический перезапуск после остывания или ручной сброс - в зависимости от исполнения оборудования.
Что прислать для расчёта
- Развёрнутая длина и форма (прямой или U-образный)
- Расстояние между выводами
- Мощность и напряжение
- Тип крепления (штуцер, резьба, фланец)
- Материал оребрения
- Наличие обдува вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
ТЭНР с кодом среды к подходит для оборудования с принудительным обдувом: конвекторов с вентилятором, калориферов, тепловых пушек. Уточните мощность и крепление по старому нагревателю.
Нужен ли обдув вентилятором для этого ТЭН?
Да. Код среды к означает, что ТЭНР рассчитан на движущийся воздух и оболочку свыше 450°C. Без обдува удельная нагрузка превысит расчётную, возможен перегрев - эксплуатация без работающего вентилятора не допускается.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭНР любой длины, формы (прямой или U-образный) и крепления (штуцер, фланец, резьба).
Как проверить старый ТЭН?
Проверьте мультиметром: сопротивление между выводами должно быть конечным, между выводом и корпусом - бесконечность. Если обрыв или пробой - замена.
Что прислать для расчёта нового ТЭН?
Пришлите чертёж, фото или маркировку старого ТЭН, укажите длину, форму, мощность, напряжение, крепление, наличие обдува и температуру воздуха.
Какая форма и крепление у этого ТЭНР?
По маркировке - код формы ф2 и крепление штуцером 1/2 дюйма. Если нужна другая форма (прямая или U-образная) или крепление, например фланец, изготовим по индивидуальному заказу - пришлите чертёж или образец.
