Характеристики

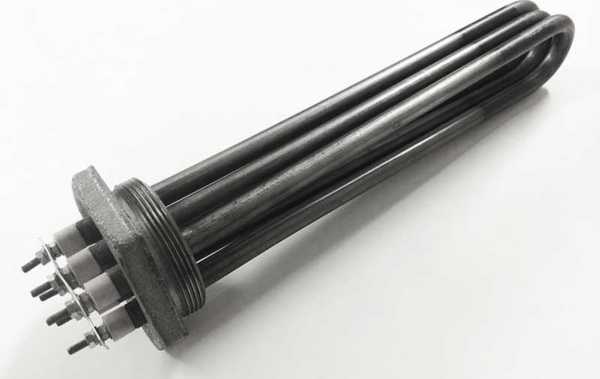

| Название | Блок ТЭН водяной |
|---|---|
| Назначение | Промышленный водонагреватель, СЭВ |
| Исполнение | Запрессованные ТЭН (стандарт); съёмные – по заказу |
| Материал оболочки | Определяется задачей заказчика |
| Присоединение | Фланец или резьба – по требуемым характеристикам |
| Комплектация | Фланец/пробка, гильза под датчик, колпак/клеммная коробка, термостат (по согласованию) |
Где применяется и в каком оборудовании
Блок ТЭН водяной применяется в составе промышленных водонагревателей, СЭВ, проточных электроводонагревателей (например, ZOTA InLine, 380 В, регулировка 30–70 °C). Также используется в моечных и посудомоечных машинах (ТЭН бака мойки Ø32 мм 1,8 кВт, блок ополаскивания 9,1 кВт), в бойлерах косвенного нагрева с электродогревом (дополнительный блок тэн для бойлера 1,5–3 кВт, 220 В однофазное подключение) и в подогревателях бассейнов (титановый нагреватель под солевой электролиз).
Как подобрать блок для водонагревателя
Подбор блока ТЭН водяного ведётся по параметрам. Сначала определите среду: для пресной воды используйте AISI 304/08Х18Н10, для морской – титан. Для блоков с маркировкой ТЭНБ в системах ГВС важна жёсткость: при средней жёсткости чистка раз в 8–12 месяцев, при высокой – каждые 4–6 месяцев. Если накипь критична, рассмотрите исполнение со съёмными ТЭН.
Мощность блока рассчитывается по формуле: P (кВт) = V (л) × ΔT (°C) × 1,163 / (1000 × t (ч)). Для защиты от перегрева в схему включают термовыключатель, а для проточных нагревателей – датчик потока.
Присоединение: резьба (например, дюйм 2) или фланец – укажите размер. Обязательно сообщите погружную длину и место установки.
Из нашей практики
- Производство пластиковых изделий: замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
- Производитель котельного и водонагревательного оборудования: блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Особенности материала и среды
Для водяных сред применяются разные стали. AISI 304/08Х18Н10 подходит для воды и пара; цельнотянутая 12Х18Н10Т – для пищевых сред; чистый титан – для хлорированной и морской воды. В морской воде обычная нержавейка подвержена питтинговой коррозии, поэтому титан – единственный материал, предотвращающий разрушение. Для агрессивной химии с повышенной температурой используйте 316L или Inconel.
По заказу делаем блоки с покрытием, изоляцией или со съёмными ТЭН (стандартно ТЭН запрессованы). В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат – по согласованию.
Монтаж и обслуживание блока
Монтаж и обслуживание блока под напряжением допускаются только лицам с группой по электробезопасности не ниже третьей (для установок до 1000 В). Эксплуатация без заземления или с открытой крышкой блока управления запрещена. Условия хранения: закрытые помещения, температура 0–40 °C, влажность до 80% при 25 °C.
Для бытового ориентира: на малые ёмкости – около 1 Вт на 1 л, но для промышленных баков считают по ΔT и времени. Для бойлера косвенного нагрева дополнительный блок тэн для бойлера подключается через резьбовой патрубок 1 1/2", встраивается во фланец для чистки. Сухой ТЭН (стеатитовый нагреватель в гильзе) не контактирует с водой и не образует накипь, меняется без слива бака; мокрый ТЭН открытого типа быстрее обрастает накипью.
Что прислать для расчёта
Для точного подбора блока ТЭН водяного пришлите:
1. Что нагреваете и до какой температуры. 2. Присоединение (резьба или фланец, размер). 3. Мощность, напряжение, число элементов. 4. Погружная длина и место установки. 5. Модель оборудования или фото старого блока с биркой.
Если есть старый блок, проверьте сопротивление изоляции: должно быть не менее 0,5 МОм; при снижении – просушка при 120 °C до 6 часов. По ГОСТ 13268-88 сопротивление в холодном состоянии – от 0,5 МОм при эксплуатации и от 50 МОм при приёмо-сдаточных испытаниях.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок тэн для бойлера косвенного нагрева?
Да, блок подходит. Для бойлера косвенного нагрева его подключают через резьбовой патрубок 1 1/2", монтаж во фланец для чистки. Укажите мощность и напряжение.
Из какой стали делают блок ТЭНБ для водонагревателя?
Для воды чаще всего AISI 304/08Х18Н10. Для агрессивных сред – титан. Материал подбирается под среду, маркировка ТЭНБ может быть на разных материалах.
Можно ли сделать блок со съёмными ТЭН или отремонтировать?
По заказу делаем блоки со съёмными ТЭН (стандартно – запрессованы). Старый блок можно заменить на новый с теми же присоединительными размерами.
Как проверить старый блок водяных ТЭН?
Измерьте сопротивление изоляции: должно быть не менее 0,5 МОм. Если ниже – просушите при 120 °C до 6 часов или включите на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта блока под промышленный водонагреватель?
Нужны: среда, температура, присоединение (резьба/фланец), мощность, напряжение, погружная длина, модель оборудования или фото бирки.
Подходит ли блок для СЭВ с хлорированной водой?
Да, для хлорированной воды с солевым электролизом используйте титановый нагреватель – он устойчив к питтинговой коррозии. Сообщите состав воды.
