Характеристики
| Тип | блок ТЭН |
|---|---|
| Крепление | резьбовой фланец |
| Исполнение | с термостатом или под внешнюю автоматику |
| Комплектация | по согласованию: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат |
Конструкция и управление: термостат или автоматика
Блок поставляется в двух вариантах: со встроенным термостатом для поддержания заданной температуры или без него, для управления от внешней автоматики. Выбор зависит от требований к регулированию температуры и наличия контроллера в системе.
При трёхфазном подключении количество ТЭН в блоке кратно 3 для равномерного распределения нагрузки по фазам. Для 220В используется схема «звезда», для 380В используется схема «треугольник». Длина пути утечки тока между оболочкой и контактом не менее 3,0 мм, торцы оснащаются изоляторами.
- С термостатом: для автономной работы без внешнего контроллера
- Под автоматику: для интеграции в системы с PLC или реле
- Возможно исполнение со съёмными ТЭН, с изоляцией или покрытием: по заказу
Где применяется и в каком оборудовании
Блок ТЭН на резьбовом фланце используется в системах горячего водоснабжения, в том числе для бассейнов, бань, купелей. Оборудование: подогреватели бассейнов (Pahlen Compact, Hi-Flow) до 18 кВт, промышленные накопительные водонагреватели (VLM 100-1500 л), бойлеры косвенного нагрева с электродогревом (Taurus Metalac MAX), моечные и посудомоечные машины (TATRA, МПК).
Для бассейнов с хлорированной водой применяются блоки с оболочкой из титана или AISI 316. В бойлерах и водонагревателях стандартное исполнение: нержавеющая сталь. Важно учитывать гальваническую коррозию при сочетании разных металлов, поэтому часто устанавливают жертвенный анод.
- Подогреватели бассейнов (резьба 1" или переходник 50 мм)
- Промышленные водонагреватели VLM (100-1500 л, 3-45 кВт)
- Бойлеры косвенного нагрева (резьба 1 1/2", фланец для чистки)
- Моечные машины (ТЭН Ø32 мм, 1,8 кВт; блок ополаскивания 9,1 кВт)
Подбор блока ТЭН
Подбор начинается с определения среды нагрева, объёма бака и требуемого времени нагрева воды. Удельная мощность (Вт/см²) ограничена ГОСТ 13268-88 в зависимости от материала оболочки и типа воды (проточная или стоячая). Для воды средней жёсткости чистка требуется раз в 8-12 месяцев, при высокой жёсткости: каждые 4-6 месяцев.
При выборе блока для трёхфазного подключения число ТЭН должно быть кратно 3. Мощность и напряжение (однофазное или трёхфазное подключение) задаются заказчиком. Также учитывается резьбовое подключение: стандартные размеры: 1", 1 1/2", 2" (дюйм 2).
- Определить среду и температуру нагрева
- Рассчитать мощность по объёму бака и времени нагрева
- Выбрать материал оболочки (нержавейка, титан) с учётом хлорированной воды
- Указать тип подключения: однофазное или трёхфазное
- Согласовать наличие термостата или управление от автоматики
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера на производстве пластиковых изделий. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Ещё случай: для производителя котельного и водонагревательного оборудования изготовлены блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Материалы и защита от коррозии
Материал оболочки выбирается по условиям эксплуатации. Для бассейнов с хлорированной водой рекомендуются титан или AISI 316. В бойлерах и системах горячего водоснабжения чаще применяется нержавеющая сталь AISI 304. Для предотвращения гальванической коррозии в баках с металлическим корпусом устанавливается жертвенный анод.
Сопротивление изоляции блока в холодном и рабочем состоянии должно быть не менее 0,5 МОм. При снижении восстановление просушкой при 120°C до 6 часов или включением на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта
Для точного подбора блока ТЭН на резьбовом фланце необходимы следующие данные: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина и место установки. Если есть старое оборудование: пришлите фото блока с биркой или модель оборудования.
- Среда нагрева и требуемая температура
- Тип присоединения и размер резьбы/фланца
- Мощность, напряжение, количество ТЭН
- Погружная длина и место монтажа
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости нужны данные: присоединительный размер (резьба или фланец), мощность, напряжение, погружная длина. Если у вас есть модель оборудования (например, Pahlen Hi-Flow или VLM), уточните параметры по документации.
Из какой стали делают блок ТЭН?
По заказу блок может быть из нержавеющей стали AISI 304, AISI 316 или титана. Выбор зависит от среды: для хлорированной воды и бассейнов используется титан или AISI 316, для обычного горячего водоснабжения применяется AISI 304.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы и работают как единый узел. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Такое исполнение позволяет заменять отдельные элементы при обслуживании.

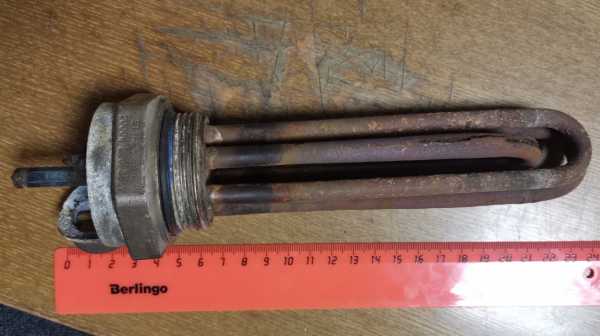

Как проверить старый блок перед заменой?
Измерьте сопротивление изоляции (должно быть не менее 0,5 МОм) и сопротивление ТЭН. Проверьте целостность оболочки и наличие следов пробоя. Сравните параметры с биркой.
Что прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и фото старого блока с биркой или модель оборудования.
Блок с термостатом или управление от автоматики: что выбрать?
Если нужна автономная работа без внешнего контроллера, выбирайте блок с термостатом. Для интеграции в систему с PLC, реле или частотным преобразователем подойдет блок под автоматику. Возможна поставка с гильзой под термопару.
