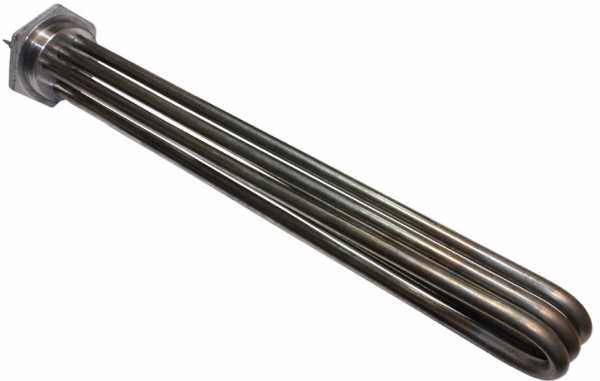

Характеристики
| Тип | блок электронагревательный (ТЭН) |
|---|---|
| Модель | ТЭНБ-5 J |
| Напряжение | 220 В |
| Длина (L) | 300 мм |
| Резьба | G2 1/2" |
| Материал фланца | нержавеющая сталь |
Где применяется и в каком оборудовании
Блок ТЭН для водонагревателя или бойлера устанавливается в бойлеры косвенного нагрева, электроводонагреватели и промышленные ёмкости.
Дополнительный ТЭН для бойлера косвенного нагрева подключается через резьбовой патрубок 1 1/2" и встраивается во фланец для чистки.
Используется в подогревателях бассейнов (Pahlen, Elecro) и проточных водонагревателях (ZOTA InLine) для горячего водоснабжения.
- Бойлеры косвенного нагрева с электродогревом
- Подогреватели бассейнов
- Проточные электроводонагреватели
Как продлить ресурс при жёсткой воде
Накипь - основная причина выхода ТЭН из строя. При нагреве соли жёсткости откладываются на поверхности, ухудшая теплопередачу.
Для снижения накипеобразования используйте магниевый анод (жертвенный анод) и не допускайте перегрева выше рекомендованной температуры для вашего оборудования.
Удельная мощность ТЭН для проточной чистой воды - 8-12 Вт/см² (пик до 15 Вт/см² при хорошей циркуляции), для стоячей воды в баке в режиме поддержания - 3-5 Вт/см².
- Регулярно удаляйте накипь
- Контролируйте состояние анода
- Не допускайте перегрева
Подбор блока ТЭН
Для подбора блока ТЭН уточните мощность, напряжение, длину погружной части, тип присоединения и материал оболочки.
Для воды используйте оболочку из AISI 304 или 08Х18Н10Т. Для агрессивных сред - 316L или титан. Для сухих сред - сталь 10.
Типовые резьбы: G1¼", G1½", G2". Блок ТЭН 2 1/2" - нестандартный размер, уточняйте по месту. Для мощных блоков возможно трёхфазное подключение.
- Мощность и напряжение
- Длина и диаметр
- Тип присоединения
- Материал оболочки
Конструкция и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием.
В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Оболочка ТЭН: сталь 10 - для сухих сред, AISI 304 - для воды, 12Х18Н10Т - для пищевых сред, 316L/Inconel - для агрессивных, титановый ТЭН - для хлоридов и морской воды.
- Фланец из нержавеющей стали
- Резьба G2 1/2"
- Длина L=300 мм
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Также для энергетического предприятия изготовили блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Что прислать для расчёта
Для расчёта нового блока пришлите:
Что нагреваем и до какой температуры
Присоединение: резьба или фланец, размер
Мощность, напряжение, число элементов
Погружную длину и место установки
Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как понять, подойдёт ли блок ТЭНБ-5 к моему оборудованию?
Проверьте посадочное место: резьбу или фланец, длину погружной части и мощность. Сравните с параметрами блока: ТЭНБ-5 J 220 L=300, резьба G2 1/2. Если сомневаетесь, пришлите фото старого блока.
Из какой стали изготовлен фланец и оболочка ТЭН?
Фланец - нержавеющая сталь. Оболочка ТЭН может быть из AISI 304, 08Х18Н10Т или 12Х18Н10Т в зависимости от среды. Для агрессивных сред - 316L или титан.
Можно ли заменить ТЭН в блоке или сделать съёмную конструкцию?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Возможность замены зависит от конструкции блока.
Как проверить старый блок ТЭН перед заменой?
Проверьте сопротивление изоляции и целостность оболочки. Осмотрите накипь и коррозию. Если есть питтинговая коррозия - замените блок.
Что нужно прислать для расчёта нового блока?
Что нагреваем, температуру, присоединение, мощность, напряжение, число элементов, длину, место установки, фото старого блока.
Как защитить ТЭН от накипи в жёсткой воде?
Используйте магниевый анод, не допускайте перегрева, регулярно удаляйте накипь. Для бассейнов применяйте титановые ТЭН.
