Характеристики
| Тип | Оребренный |
|---|---|
| Длина | 1,68 |
Где применяется и в каком оборудовании
Оребрённый ТЭН (тэн воздушный оребренный) длиной 1,68 используется в бытовых электроконвекторах с естественной конвекцией, а также в калориферах для обогрева крытых помещений, включая сельскохозяйственные здания и теплицы. В конвекторах без вентилятора нагрев происходит за счёт естественной конвекции, при этом оребрение увеличивает площадь теплообмена в 10-16 раз, что снижает температуру оболочки до 300-400°C.
- Электроконвекторы (естественная конвекция)
- Калориферы для теплиц
- Обогреватели помещений
Как подобрать замену по образцу
Для замены старого ТЭН (тэнр) измерьте развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение. Определите материал оребрения и тип крепления: штуцер с гайкой или фланец. Уточните, есть ли обдув вентилятором и температура воздуха.
- Длина и форма
- Мощность и напряжение
- Крепление
- Материал оребрения

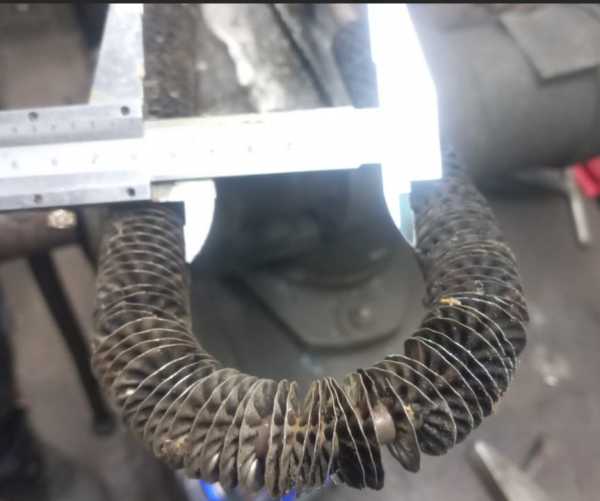

Что измерить у старого ТЭН
Измерьте полную длину трубки с учётом изгибов. Замерьте межосевое расстояние выводов. Определите мощность по маркировке или расчёту через сопротивление. Проверьте наличие тепловой защиты и класс электрозащиты (IP20, I).
- Полная длина
- Межосевое расстояние
- Мощность
- Тепловая защита
Особенности конструкции оребрённых ТЭН
Оребрение из углеродистой или нержавеющей стали увеличивает площадь поверхности, что снижает удельную поверхностную мощность и температуру оболочки. В конвекторах с естественной конвекцией используется биметаллический термостат для поддержания температуры. Мощность на метр длины зависит от конструкции.
- Материал оребрения
- Удельная поверхностная мощность
- Термостат
Требования к монтажу и эксплуатации
При монтаже конвектора соблюдайте расстояния: от пола до оси ТЭН 160-180 мм, от верха прибора до подоконника не менее 120 мм. Несоблюдение снижает теплоотдачу на 10-20%. Для оборудования с принудительным обдувом подача питания на ТЭН при отключённом вентиляторе обычно запрещена производителем из-за риска перегрева.
- Расстояние до пола
- Расстояние до подоконника
- Запрет работы без обдува
Что прислать для расчёта
Для изготовления нового ТЭН по образцу пришлите фото старого нагревателя с маркировкой, укажите развёрнутую длину, форму, мощность, напряжение, материал оребрения и тип крепления. Если известно, модель оборудования.
- Фото с маркировкой
- Длина и форма
- Мощность и напряжение
- Крепление и материал
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для определения совместимости измерьте длину, форму и крепление старого ТЭН. Если параметры совпадают, подходит. Уточните мощность и напряжение.
Нужен ли обдув вентилятором?
Зависит от типа оборудования: конвекторы естественной конвекции работают без обдува, калориферы и тепловентиляторы требуют подачи воздуха для исключения перегрева.
Можно ли сделать другую длину или крепление?
Да, оребрённые ТЭН изготавливаются по размерам заказчика. Укажите нужную длину, форму и тип крепления при заказе.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром, проверьте целостность изоляции. Сравните мощность по формуле P=U²/R. Визуально оцените состояние оребрения и выводов.
Что прислать для расчёта?
Пришлите фото старого ТЭН с маркировкой, укажите развёрнутую длину, форму, мощность, напряжение, материал оребрения и крепление. Если есть, модель оборудования.
Замена по образцу: что измерить у старого ТЭН?
Измерьте полную длину трубки, расстояние между выводами, диаметр резьбы крепления, мощность (по маркировке или сопротивлению). Зафиксируйте форму (прямой или U-образный).
