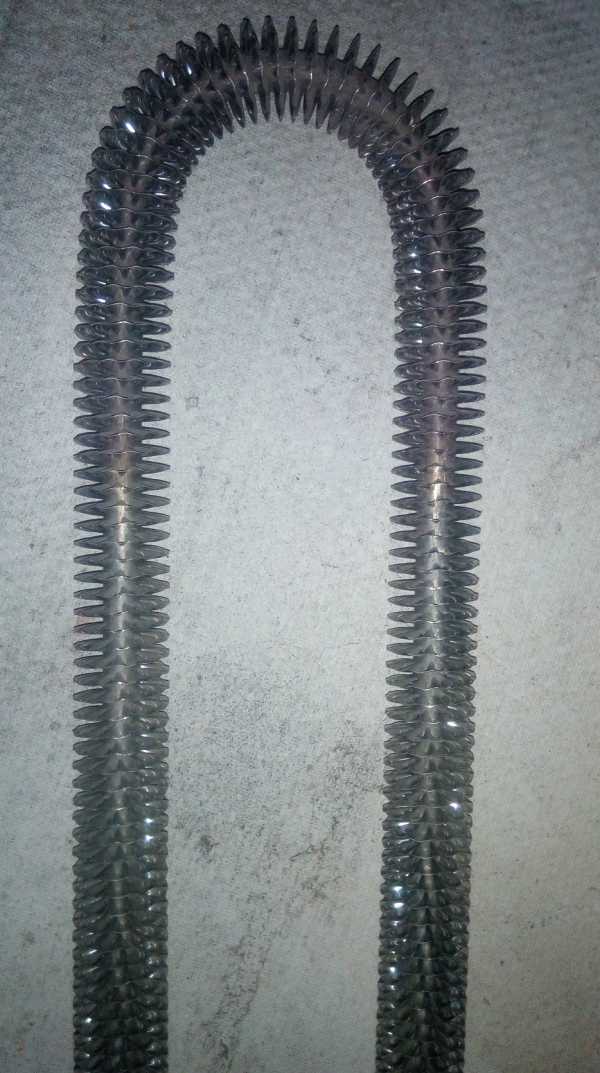

Характеристики
| Наименование | Тэн оребрённый |
|---|---|
| Длина | 700 мм |
| Диаметр оребрения | 120 мм |
| Диаметр трубки | 30 мм |
Материал оребрения: углеродистая или нержавеющая сталь
Для этого типоразмера оребрение выполняется из углеродистой или нержавеющей стали. По ГОСТ 13268-88 выбор материала связан с температурным кодом среды: до 450°C (коды С/О) - углеродистая сталь, свыше 450°C (коды Т/К) - жаростойкая нержавеющая сталь.
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Поэтому оребрённый ТЭН держит рабочую мощность при температуре оболочки 300-400°C, тогда как гладкая трубка на той же мощности работает при 500-700°C.
- Углеродистая сталь: для температуры воздуха до 450°C
- Нержавеющая сталь: для температурных кодов Т/К выше 450°C
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН применяются в электроконвекторах, калориферах и тепловых пушках.
Бытовые электроконвекторы без вентилятора (KN-Electro и аналоги) используют один оребрённый ТЭН, биметаллический термостат и питание 220-230 В. Мощность растёт с длиной корпуса от 250 до 1330 Вт, степень защиты IP20.
Электрокалориферы серии ЭКО предназначены для нагрева воздуха в сельскохозяйственных зданиях. Обогрев теплицы и аналогичных крытых помещений входит в штатную область применения.
- Электроконвектор
- Калорифер для теплицы
- Тепловая пушка для теплицы
- Климатическая техника
Подбор по мощности и обдуву
При подборе учитывайте удельную поверхностную мощность (ваттную нагрузку). ГОСТ 13268-88 разделяет два расчётных класса для воздуха: код С - спокойный воздух, допустимая нагрузка 2,2 Вт/см²; код О - движущийся воздух от 6 м/с, допустимая нагрузка 5,5 Вт/см².
Один и тот же ТЭНР в режиме обдува может нести почти в 2,5 раза больше мощности, чем в естественной конвекции. Поэтому для конвектора отопления без вентилятора расчёт ведите по коду С, для калорифера с вентилятором - по коду О.
Подача питания на ТЭН при отключённом вентиляторе запрещена: это приводит к перегреву и выгоранию нагревателя.
Исполнение по чертежу заказчика
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление принимаются из чертежа, образца или маркировки старого нагревателя.
Оребрение - углеродистая или нержавеющая сталь, форма - прямая или U-образная, крепление - штуцер с гайкой или фланец.
Монтаж и условия эксплуатации
В паспортах производителей электроконвекторов указаны типовые расстояния при монтаже: от пола до оси корпуса 160-180 мм, от верха прибора до низа подоконника не менее 75% ширины прибора или 120 мм до решётки, от задней стенки до стены не менее 50 мм. Несоблюдение может снизить теплоотдачу на 10-20%.
При перегреве ТЭН срабатывает тепловая защита, после остывания возможен автоматический перезапуск. При частых срабатываниях нужно устранить причину перегрева.
Регулировка температуры в конвекторе естественной конвекции выполняется биметаллическим термостатом, который циклически включает и выключает ТЭН.
Что прислать для расчёта
Для расчёта оребрённого ТЭН понадобятся развёрнутая длина и форма (прямой или U-образный), расстояние между выводами, мощность и напряжение.
Также нужно указать крепление (штуцер, резьба, фланец), материал оребрения, наличие обдува и температуру воздуха. Подойдёт модель оборудования или фото старого ТЭН с маркировкой.
- Развёрнутая длина и форма
- Мощность и напряжение
- Крепление и материал оребрения
- Есть ли обдув вентилятором
- Модель оборудования или фото старого ТЭН
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли тэн оребрённый 700х120хф30 к моему оборудованию?
Для проверки нужны модель оборудования, мощность и напряжение старого ТЭН, фото с размерами и тип крепления. По маркировке или образцу сверяем посадочные размеры. Если посадочное место совпадает, нагреватель подойдёт.
Нужен ли обдув вентилятором?
Оребрённый ТЭН работает и без обдува, но допустимая удельная поверхностная мощность ниже. По ГОСТ 13268-88 для спокойного воздуха (код С) - 2,2 Вт/см², для движущегося воздуха (код О) - 5,5 Вт/см². С обдувом тот же ТЭНР может нести почти в 2,5 раза больше мощности.
Можно ли сделать другую длину или крепление?
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление из чертежа или образца. Оребрение - углеродистая или нержавеющая сталь, форма - прямая или U-образная.
Как проверить старый ТЭН?
Снимите размеры: развёрнутую длину, диаметр оребрения, диаметр трубки, расстояние между выводами. Сравните мощность и напряжение с данными оборудования. Осмотрите состояние оребрения и оболочки.
Что прислать для расчёта?
Нужны развёрнутая длина и форма, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Подойдёт модель оборудования или фото старого ТЭН с маркировкой.
Как выбрать углеродистую или нержавеющую сталь оребрения?
По ГОСТ 13268-88 до 450°C (коды С/О) применяют углеродистую сталь, свыше 450°C (коды Т/К) - жаростойкую нержавеющую сталь. Ориентируйтесь на температуру воздуха и режим работы оборудования.
