Характеристики
| Мощность | 15 кВт |
|---|
Где применяется и в каком оборудовании
Блок ТЭН 15 кВт используется для электродогрева бойлеров косвенного нагрева, а также в промышленных накопительных водонагревателях объёмом 100–1500 л. Подходит для проточных водонагревателей ZOTA InLine и подогревателей бассейнов Elecro Flow Line (12–15 кВт, 400В, корпус титан). В моечных машинах типа TATRA или МПК применяется для нагрева воды ополаскивания (9,1 кВт при 380В).
Блок может быть установлен в системы горячего водоснабжения (ГВС) без бака-накопителя или как дополнительный нагреватель в бойлере. Для морской и солёной воды используется титановый ТЭН, предотвращающий гальваническую реакцию и щелевую коррозию.
Конструкция и материалы

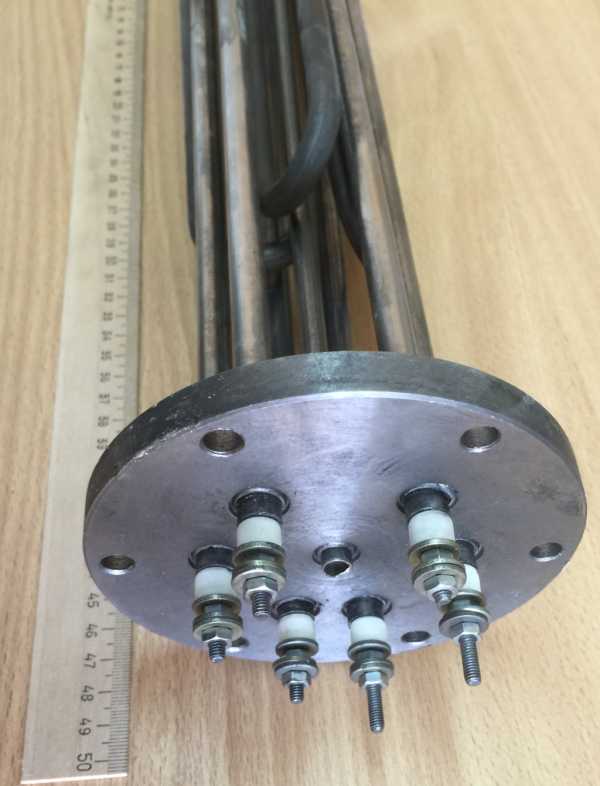

Блок ТЭН состоит из нескольких ТЭН, запрессованных в общую конструкцию. По заказу делаем съёмные ТЭН, с изоляцией или покрытием. Оболочка может быть из стали 10 (для сухих сред), AISI 304/08Х18Н10 (вода, пар), цельнотянутой 12Х18Н10Т (пищевые среды), 316L/Inconel (агрессивная химия) или чистого титана (хлориды, морская вода).
Сухой ТЭН (в гильзе) не контактирует с водой, не образует накипь на нагревателе и меняется без слива бака. Мокрый ТЭН открытого типа контактирует с водой и быстрее обрастает накипью. Для защиты от накипи рекомендуется магниевый анод и регулярная чистка: при средней жёсткости раз в 8–12 месяцев, при высокой – каждые 4–6 месяцев.
Подбор блока ТЭН
Для подбора блока ТЭН 15 кВт определите среду нагрева (вода, антифриз, пар), температуру, присоединение (резьба G1½" или фланец), напряжение (380В трёхфазное или 220В) и погружную длину. Удельная поверхностная мощность ограничена ГОСТ 13268-88 в зависимости от среды и материала оболочки.
Для бытовых ёмкостей ориентир – 1 Вт на 1 литр для поддержания разницы температур. Для промышленных баков расчёт ведут по ΔT и времени нагрева. Напряжение блока: 220В для схемы «звезда», 380В для «треугольника». Стандартные напряжения по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Энергетическое предприятие в Казахстане – блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Особенности монтажа и эксплуатации
Монтаж и обслуживание блока под напряжением допускаются только лицам с квалификационной группой по электробезопасности не ниже третьей (до 1000В). Эксплуатация без заземления или с открытой крышкой блока управления запрещена. Длина пути утечки тока между оболочкой и контактным устройством – не менее 3,0 мм.
При установке в бойлер косвенного нагрева используйте гильзу ТЭН для сухого исполнения. Для защиты от накипи и коррозии применяйте магниевый анод. При высокой жёсткости воды или наличии хлоргенератора выбирайте титановый ТЭН.
Что прислать для расчёта
Для расчёта блока ТЭН 15 кВт необходимы: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружная длина и место установки. Также желательно прислать модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 15 кВт к моему оборудованию?
Для проверки совместимости нужны параметры: мощность, напряжение, присоединение (резьба или фланец) и среда. Блок подходит для бойлеров косвенного нагрева, промышленных водонагревателей и бассейнов. Уточните модель оборудования.
Из какой стали делают блок ТЭН?
Материал оболочки зависит от среды: для воды – нержавеющая сталь AISI 304 или 08Х18Н10, для агрессивных сред – 316L, Inconel или титан. Для сухих сред – сталь 10. По заказу делаем любой вариант.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы, и ремонт означает замену всего блока. По заказу делаем съёмные ТЭН, что упрощает замену отдельного элемента. Также возможно изготовление с изоляцией или покрытием.
Как проверить старый блок ТЭН?
Измерьте сопротивление изоляции мегомметром и сравните с нормой по ГОСТ. Осмотрите оболочку на целостность, отсутствие трещин и коррозии. Сравните мощность и напряжение с данными на бирке.
Что прислать для расчёта блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец, размер), мощность, напряжение, число элементов, погружную длину и фото старого блока с биркой.
Как защитить блок ТЭН от накипи в бойлере косвенного нагрева?
Используйте сухой ТЭН (в гильзе) – он не контактирует с водой и не обрастает накипью. Для мокрого ТЭН установите магниевый анод и чистите блок каждые 8–12 месяцев (при высокой жёсткости – 4–6 месяцев).
