Характеристики
| Мощность | 2,0 кВт |
|---|---|
| Напряжение | 220 В |
| Тип | Патронный ТЭН (ТЭНП) |
| Материал корпуса | Нержавеющая сталь |
Где применяется и в каком оборудовании
Патронный ТЭН (энп нагреватель) используется в оборудовании, где нужен локальный нагрев в ограниченном объеме. Основные варианты: предпусковой подогреватель двигателя для подогрева антифриза или масла в картере, хотэнд 3D-принтера (FDM-печать), технологические баки и емкости с резьбовой муфтой G1 1/2 для воды или слабых растворов.
Также ТЭНП применяется в электропаяльниках непрерывного нагрева (например, ЭПСН-65Вт/220В) и лабораторных нагревателях - элементных анализаторах или mantle heater. В каждом случае важна удельная мощность: для жидкостей она ниже, для воздуха - выше.
- Предпусковой подогреватель двигателя (встройка в блок цилиндров или патрубок)
- Хотэнд 3D-принтера (керамический сердечник хотэнда)
- Технологические баки с резьбовым штуцером
- Электропаяльник непрерывного нагрева
- Лабораторный нагреватель
Как подобрать патронный ТЭН по удельной мощности
Удельная мощность патронного ТЭН - это мощность на единицу площади поверхности. Выбор зависит от среды нагрева и условий теплоотвода. Для жидкостей (вода, антифриз, масло) удельная мощность ниже, чтобы избежать перегрева и накипи. Для воздуха или контакта с металлом - выше.
Например, по данным производителей, при посадке в металл с зазором 0,05 мм (отверстие H7) и температуре блока 500°C на воздухе удельная мощность может достигать 130 Вт/дюйм². Для подогрева масла в картере или антифриза в предпусковом подогревателе двигателя нужное значение заметно ниже, так как жидкость отводит тепло эффективнее воздуха.
Если не уверены в расчете, ориентируйтесь на старый нагреватель: его маркировку или образец. По заказу делаем ТЭНП с нужной удельной мощностью под вашу задачу.
Конструкция и материалы

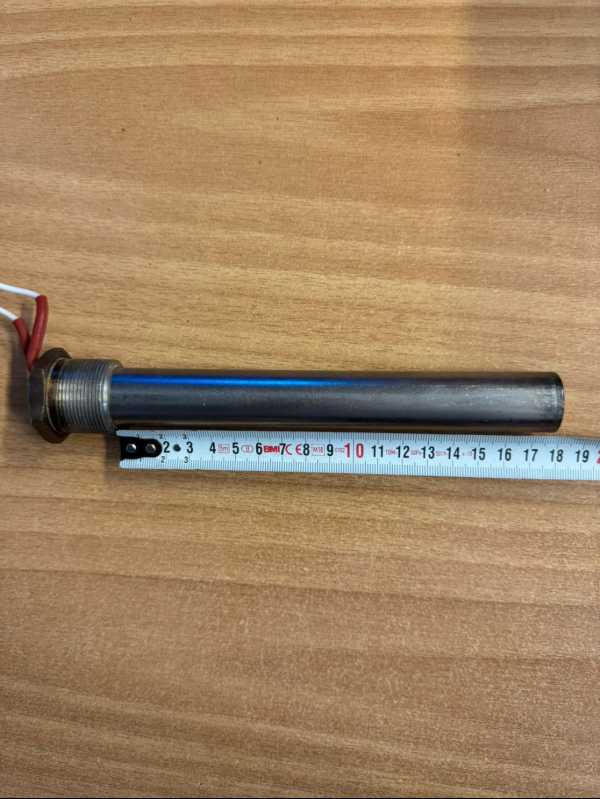

Патронный ТЭН (ТЭНП) состоит из цилиндрического корпуса из нержавеющей стали, внутри которого находится нагревательный элемент из материала с высоким удельным электрическим сопротивлением. Электроизоляция обеспечивается периклазом электротехническим (MgO).
Для посадки в металл рекомендуется отверстие по H7 (развертка), зазор на сторону менее 0,05 мм. Допускается до 0,1 мм в зависимости от задачи. Отверстие на 0,2 мм больше диаметра нагревателя обеспечивает достаточный тепловой контакт и долгий срок службы.
Патронные ТЭН комплектуются резьбовыми штуцерами М10-М27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали - под разные варианты резьбы технологических емкостей. По заказу делаем угловой вывод, защиту вывода металлорукавом или оплёткой, встроенную термопару (доступна при диаметре корпуса до 16 мм).
Особенности монтажа и эксплуатации
При установке патронного ТЭН в резьбовую муфту G1 1/2 (размер ключа 60 мм) убедитесь, что рабочее давление жидкости в системе не превышает 10 бар. Для подогрева антифриза в предпусковом подогревателе двигателя циркуляция происходит естественным термосифонным способом - насос не требуется.
Перед первым включением проверьте целостность изоляции мультиметром: сопротивление между корпусом и выводами должно быть высоким, по паспорту изделия. Для хотэнда 3D-принтера используют другой, меньший типоразмер патронного нагревателя - совместимость с конкретной моделью принтера нужно проверять отдельно по его размерам.
Время разогрева паяльника до номинальной температуры - не более 8 минут. Перед началом эксплуатации жало паяльника подвергают лужению. Для лабораторных нагревателей с термопарой учитывайте, что встроенная термопара доступна только при диаметре корпуса до 16 мм.
Что прислать для расчёта
Для точного подбора патронного ТЭНП предоставьте следующие данные: диаметр нагревателя и диаметр посадочного отверстия, длина и длина холодной зоны, мощность и напряжение, тип вывода (провод, клемма, штуцер), длина провода и нужна ли защита (металлорукав, оплётка).
Также укажите рабочую температуру и что нагреваете (вода, масло, воздух). Если есть старый ТЭН - пришлите его фото с маркировкой или модель оборудования (например, предпусковой подогреватель двигателя или хотэнд 3D-принтера).
По заказу делаем ТЭНП по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНП к моему оборудованию?
Проверьте диаметр и длину корпуса. Для хотэнда 3D-принтера или предпускового подогревателя двигателя нужны точные размеры. Если сомневаетесь, пришлите фото старого нагревателя или модель оборудования.
Какой нужен зазор в отверстии для патронного ТЭН?
Рекомендуется отверстие по H7 (развертка) с зазором на сторону менее 0,05 мм. Допускается до 0,1 мм в зависимости от задачи. Отверстие на 0,2 мм больше диаметра обеспечивает тепловой контакт и долгий срок службы.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец. Укажите требования при заказе.
Как проверить старый ТЭН?
Используйте мультиметр: измерьте сопротивление между выводами (для 2,0 кВт 220 В - около 24 Ом) и сопротивление изоляции между корпусом и выводами - оно должно быть высоким, по паспорту изделия. Если показатели не в норме - нагреватель неисправен.
Что прислать для расчёта патронного нагревателя?
Пришлите диаметр и длину нагревателя, мощность и напряжение, тип вывода, длину провода, рабочую температуру и среду нагрева. Лучше - фото старого ТЭН с маркировкой или модель оборудования.
Как выбрать удельную мощность патронного ТЭН под задачу?
Удельная мощность зависит от среды: для жидкостей (вода, антифриз, масло) она заметно ниже, чем для воздуха или контакта с металлом, где значение может достигать 130 Вт/дюйм² при 500°C. Если не знаете точных условий, ориентируйтесь на старый нагреватель.
