Характеристики

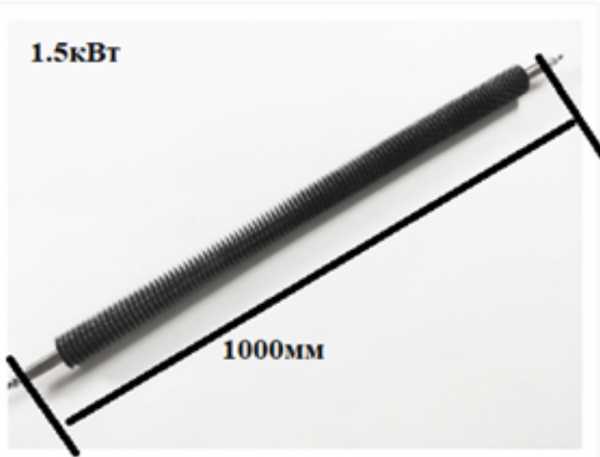

| Тип | ТЭН оребрённый воздушный |
|---|---|
| Материал оболочки | углеродистая сталь |
| Форма | прямая |
| Развёрнутая длина | 1000 мм |
| Мощность | 1,5 кВт |
| Среда нагрева | воздух |
Где применяется и в каком оборудовании
Оребрённый воздушный ТЭН (ТЭНР) ставят в оборудование для нагрева воздуха. По типовой конструкции это стальной корпус с перфорированной решёткой и оребрённым ТЭНом внутри, работающим по принципу естественной конвекции.
У производителей бытовых электроконвекторов без вентилятора это один оребрённый ТЭН, биметаллический термостат, класс электрозащиты I, степень защиты IP20, питание 220-230 В 50 Гц. Мощность растёт с длиной корпуса: от 250 до 1330 Вт.
Обогрев теплицы и аналогичных крытых помещений - штатная область применения этого класса оборудования. Калорифер для теплицы использует оребрённый ТЭН. В конвекторах с принудительным обдувом применяется тот же тип ТЭН, но в режиме движущегося воздуха.
- Бытовые электроконвекторы без вентилятора: один оребрённый ТЭН, биметаллический термостат, 220-230 В
- Электроконвекторы с принудительным обдувом: оребрённый ТЭН работает при более высокой удельной нагрузке
- Калориферы для теплиц и сельскохозяйственных, промышленных, коммунальных зданий
Как читать маркировку ТЭНР
В паспортах ТЭНР по ТУ 3442-001-42511921-99 маркировка содержит шесть позиций: развёрнутая длина в сантиметрах, буква кода контактного стержня, диаметр оболочки в миллиметрах, мощность в киловаттах, буква среды нагрева, номинальное напряжение в вольтах. После этого указывают радиус изгиба и типовую форму.
По ГОСТ 13268-88 коды контактного стержня: А=40 мм, В=65 мм, С=100 мм, D=125 мм, Е=160 мм, F=250 мм, G=400 мм, Н=630 мм. Для оребрённых воздушных ТЭН встречаются минимум две формы: прямая и U-образная, например ф.2.
- 1 - развёрнутая длина, см
- 2 - код контактного стержня
- 3 - диаметр оболочки, мм
- 4 - мощность, кВт
- 5 - буква среды нагрева
- 6 - номинальное напряжение, В
- Далее - радиус изгиба и типовая форма
Спокойный или движущийся воздух: что меняется
По ГОСТ 13268-88 для воздуха есть два расчётных класса. Код С - спокойный воздух, допустимая удельная нагрузка 2,2 Вт/см²; код О - движущийся воздух, допустимая удельная нагрузка 5,5 Вт/см². В обоих случаях оболочка до 450°C.
Это значит, что один и тот же по размеру ТЭНР в режиме принудительной конвекции (обдува) несёт почти в 2,5 раза больше мощности, чем при естественной конвекции. Внутренний рабочий эталон для бытовых применений: спокойный воздух - 2,0-3,0 Вт/см², движущийся воздух - 5,0-7,0 Вт/см².
Что учесть при подборе
Подбирайте ТЭН оребрённый прямой по развёрнутой длине, форме, мощности и напряжению. Для этого товара длина 1000 мм, мощность 1,5 кВт. Если меняете нагреватель в конвекторе отопления, сверьте посадочную длину и вылет контактных стержней.
Уточните, есть ли обдув вентилятором. От этого зависит допустимая удельная нагрузка на оболочку. Если задача - шкаф обогрева (требует уточнения): в исходных данных для этого типа ТЭН подтверждённого применения нет.
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление из чертежа, образца или маркировки старого нагревателя. Материал оребрения - углеродистая или нержавеющая сталь, форма - прямая или U-образная, крепление - штуцер с гайкой или фланец.
- Проверить посадочную длину и расстояние между выводами
- Сверить мощность и напряжение с сетью
- Выбрать материал оребрения по условиям эксплуатации
- Определить тип крепления: штуцер, резьба, фланец
- Учесть наличие обдува и температуру воздуха
Что прислать для расчёта
Для расчёта достаточно чертежа, образца или маркировки старого нагревателя. Если есть возможность, снимите размеры и сфотографируйте шильдик или гравировку на оболочке.
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Оребрённый воздушный ТЭН подходит для нагрева воздуха в конвекторах, тепловентиляторах и калориферах. Для шкафа обогрева применение требует уточнения: в исходных данных подтверждения нет. Пришлите модель оборудования или фото старого ТЭН с маркировкой.
Нужен ли обдув вентилятором?
Если вентилятора нет, работает естественная конвекция: допустимая удельная нагрузка по ГОСТ 13268-88 для спокойного воздуха 2,2 Вт/см². С обдувом нагрузку можно поднимать до 5,5 Вт/см² для движущегося воздуха. Итоговая мощность зависит от режима.
Можно ли сделать другую длину или крепление?
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление из чертежа, образца или маркировки старого нагревателя. Доступны прямая и U-образная форма, крепление штуцером с гайкой или на фланце.
Как проверить старый ТЭН?
Осмотрите маркировку на оболочке: развёрнутая длина, мощность, напряжение, буква среды. Сверьте форму и посадочные размеры с местом установки. Для точного подбора пришлите фото маркировки или чертёж.
Что прислать для расчёта?
Нужны развёрнутая длина и форма, расстояние между выводами, мощность, напряжение, крепление, материал оребрения. Также укажите, есть ли обдув вентилятором и температура воздуха, модель оборудования или фото старого ТЭН с маркировкой.
Как читать маркировку ТЭНР: длина, диаметр, мощность, среда, форма?
В паспортах ТЭНР по ТУ 3442-001-42511921-99 маркировка состоит из шести позиций: развёрнутая длина в см, код контактного стержня, диаметр оболочки, мощность, буква среды, номинальное напряжение. Далее указаны радиус изгиба и типовая форма. По ГОСТ 13268-88 коды контактного стержня: А=40 мм, В=65 мм, С=100 мм, D=125 мм, Е=160 мм, F=250 мм, G=400 мм, Н=630 мм.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
