Характеристики
| Общая мощность | 18 кВт |
|---|
Где применяется и в каком оборудовании
Блоки ТЭН общей мощностью 18 кВт используются в бойлерах косвенного нагрева (Taurus Metalac MAX и аналоги), в подогревателях бассейнов Elecro Flow Line и Pahlen, в промышленных накопительных водонагревателях типа VLM объёмом 100-1500 л. Также применяются в производственном оборудовании, например, в водяных рубашках экструдеров. Подогреватели Pahlen Compact 18 используют корпус AISI-316 и переходник на трубу 50 мм.
Подбор блока ТЭН
Для подбора блока ТЭН необходимо знать объём бака, требуемый перепад температур и время нагрева. Расчёт по формуле: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]). Для воды в баке (стоячая) удельная мощность q = 3-5 Вт/см², для проточной - 8-12 Вт/см². Учитывайте жёсткость воды и возможность гальванической коррозии. Присоединение часто выполняется через резьбу 1 1/2" или фланец. В обозначении блока используется аббревиатура ТЭНБ, например, ТЭНБ-9-G1½″-НЧ.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Возможно исполнение с сухим ТЭН (в гильзе) или мокрым ТЭН.
- Возможность съёмных ТЭН
- Изоляция или покрытие
- Гильза под термопару
Из нашей практики

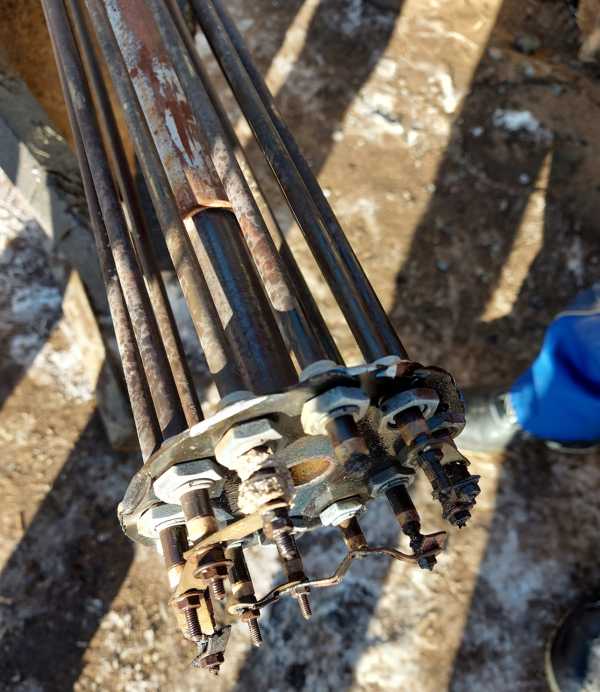

Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Производитель котельного и водонагревательного оборудования - блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Материалы оболочки
Для воды и пара применяется AISI 304/08Х18Н10, для пищевых и агрессивных сред - 12Х18Н10Т, для агрессивной химии и высоких температур - 316L/Inconel, для хлоридов и морской воды - чистый титан. Для сухих сред (воздух, масло) - сталь 10. Для бассейнов с солевым электролизом рекомендуется титан для защиты от коррозии.
Что прислать для расчёта
Для расчёта блока ТЭН необходимо предоставить: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Для проверки совместимости необходимо знать присоединительный размер (резьба или фланец), мощность, напряжение и погружную длину. Сравните с параметрами старого блока или технической документацией оборудования.
Из какой стали изготовлен блок ТЭН?
Стандартно для воды используется AISI 304. По заказу возможны исполнения из 12Х18Н10Т, 316L, Inconel или титана в зависимости от среды.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу изготавливаем блоки со съёмными ТЭН - тогда можно заменить отдельный нагреватель без замены всего блока.
Как проверить старый блок ТЭН?
Измерьте сопротивление каждого ТЭН мультиметром, проверьте изоляцию мегомметром (не менее 20 МОм). Сравните мощность с номиналом по формуле P=U²/R.
Что прислать для расчёта блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец, размер), требуемую мощность, напряжение, число ТЭН, погружную длину и фото старого блока с биркой.
Как подобрать блок ТЭН для электродогрева бойлера косвенного нагрева?
Определите объём бойлера, желаемое время нагрева и перепад температур. Рассчитайте мощность по формуле. Уточните присоединительный патрубок (обычно 1 1/2") и материал оболочки в зависимости от качества воды.
