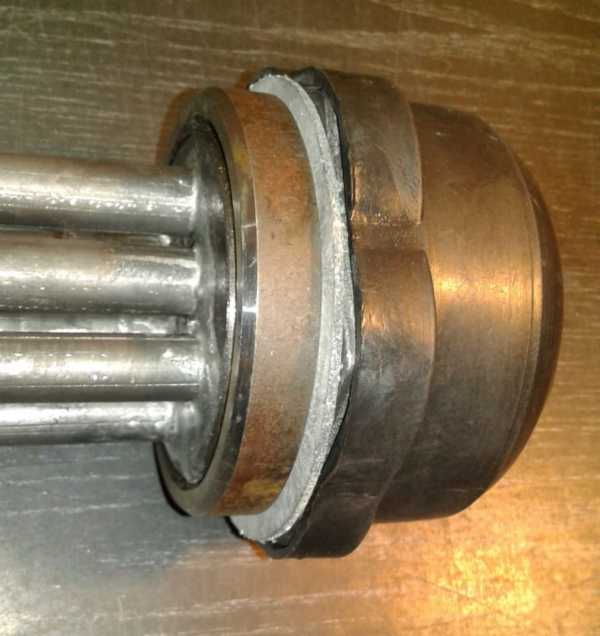

Характеристики
| Мощность | 6 кВт |
|---|---|
| Напряжение | 220 В |
| Тип резьбы | 2 1/2 дюйма |
| Тип | Блок ТЭН (ТЭНБ) |
Где применяется и в каком оборудовании
Блок ТЭН 6 кВт 220В на резьбе 2 1/2 дюйма используется в промышленных водонагревателях и СЭВ. Такие блоки устанавливают в подогреватели бассейнов (Pahlen Compact, Hi-Flow), моечные и посудомоечные машины (купольные типа TATRA, МПК), бойлеры косвенного нагрева с электродогревом (Taurus Metalac MAX), промышленные накопительные электроводонагреватели (VLM 100-1500 л). В каждом случае требуется проверка соответствия мощности, напряжения и присоединительного размера.
Как подобрать блок ТЭН
Для подбора блока ТЭН учитывают параметры нагреваемой среды, требуемую температуру и время нагрева. Расчёт мощности ведут по формуле: P[кВт] = V[л] × ΔT[°C] × 1,163 / (1000 × t[ч]), где 1,163 - теплоёмкость воды в Вт·ч/(кг·°C). Для малых объёмов (аквариумы, бани) ориентир - 1 Вт на 1 литр, но для промышленных баков этот метод не применяют. Важно также напряжение (220В), тип резьбы (2 1/2 дюйма) и число элементов. При подключении звездой мощность каждой ветви должна быть одинаковой, чтобы избежать перекоса фаз.
Из нашей практики
Для производителя котельного и водонагревательного оборудования изготавливали блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Для энергетического предприятия в Казахстане - блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм.
Конструктивные особенности
Стандартно ТЭНы в блоке запрессованы в трубную решётку. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект поставки может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Блок рассчитан на напряжение 220В, мощность 6 кВт, резьбу 2 1/2 дюйма.
Особенности эксплуатации
Различают «мокрый» ТЭН (открытого типа, контактирует с водой) и «сухой» (в гильзе, не контактирует). Сухой ТЭН (стеатитовый нагреватель) не образует накипь и меняется без слива бака. Для защиты от коррозии применяют магниевый анод, но в агрессивной воде он служит до 6 месяцев. Сопротивление изоляции блока должно быть не менее 0,5 МОм; при снижении - восстановление просушкой при 120°C до 6 часов. Также следует учитывать риск щелевой коррозии в местах соединений.
Что прислать для расчёта
Для точного расчёта блока ТЭН предоставьте следующие данные.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости нужны параметры: мощность, напряжение, тип присоединения (резьба 2 1/2 дюйма), погружная длина и модель оборудования. Пришлите эти данные для расчёта.
Из какой стали изготовлен блок?
Материал оболочки в названии товара не указан, уточняйте при заказе. Делаем из нержавеющей стали, в том числе 08Х18Н10Т, и других материалов в зависимости от среды.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
В стандартном исполнении ТЭН запрессованы. По заказу делаем съёмные ТЭН, что упрощает замену. Ремонт возможен заменой отдельных элементов, если они съёмные.
Как проверить старый блок?
Проверьте сопротивление изоляции - должно быть не менее 0,5 МОм. При снижении просушите при 120°C до 6 часов или включите на 1/3 номинального напряжения до 6 часов.
Что прислать для расчёта?
Необходимы: что нагревается и до какой температуры, тип присоединения (резьба или фланец), мощность, напряжение, число элементов, погружная длина, место установки, модель оборудования или фото старого блока с биркой.
Для какого оборудования предназначен этот блок?
Блок предназначен для промышленных водонагревателей и СЭВ. Также применяется в бойлерах косвенного нагрева, посудомоечных машинах, подогревателях бассейнов - при соответствии параметров.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
