Характеристики
| Мощность | 3 кВт |
|---|---|
| Длина | 102 см |
| Диаметр оболочки | 10 мм |
| Тип | воздушный оребрённый |
Зачем нужно оребрение
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой. Это позволяет при той же мощности снизить температуру оболочки до 300-400°C.
Без оребрения в условиях естественной конвекции (спокойный воздух) удельная ваттная нагрузка ограничена 2-3 Вт/см². Оребрённый ТЭН может работать при той же мощности с меньшим нагревом.
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН используются в бытовых электроконвекторах отопления, калориферах, тепловентиляторах. Также применяются для обогрева теплиц и сельскохозяйственных зданий.
В конвекторах без вентилятора (естественная конвекция) оребрённый ТЭН работает при спокойном воздухе. В моделях с принудительным обдувом (например, Tizest TEC) тот же ТЭН может нести большую мощность за счёт обдува.
- Конвектор отопления (степень защиты IP20, перфорированная решётка)
- Калориферы и тепловентиляторы
- Обогрев теплиц и сельскохозяйственных зданий
Условия эксплуатации: спокойный и движущийся воздух
По ГОСТ 13268-88 для спокойного воздуха (код С) допустимая удельная нагрузка 2,2 Вт/см², для движущегося воздуха от 6 м/с (код О) - 5,5 Вт/см². То есть один и тот же ТЭН в обдуве может нести в 2,5 раза больше мощности.
В бытовых конвекторах без вентилятора используется спокойный воздух. При установке в обдуваемое место мощность можно увеличить. Если конвектор оснащён биметаллическим термостатом, при перегреве срабатывает автоматический перезапуск после остывания.
- Спокойный воздух: удельная нагрузка 2,2 Вт/см², температура оболочки до 450°C
- Движущийся воздух (от 6 м/с): удельная нагрузка 5,5 Вт/см², температура оболочки до 450°C
Подбор и замена ТЭН конвектора
При подборе оребрённого ТЭН важно знать развёрнутую длину, форму (прямой или U-образный), мощность, напряжение, тип крепления (штуцер, фланец) и материал оребрения.
Для замены ТЭН конвектора необходимо измерить старый нагреватель или найти его маркировку. Маркировка ТЭНР по ГОСТ 13268-88 включает длину, диаметр, мощность, напряжение и код среды. Например, ТЭН-25А10/0,25×127.
- Развёрнутая длина и расстояние между выводами
- Мощность и напряжение (обычно 220В)
- Крепление: штуцер с гайкой или фланец
- Материал оребрения: углеродистая или нержавеющая сталь
Конструкция и материалы оребрения
Оребрение выполняется навивкой стальной ленты на трубку (навивочное оребрение). Это увеличивает площадь теплообмена и создаёт аэродинамическое сопротивление.
По заказу делаем оребрение из углеродистой или нержавеющей стали. Форма может быть прямой или U-образной. Крепление - штуцер с гайкой или на фланце.
Что прислать для расчёта
Для изготовления оребрённого ТЭН по вашим размерам необходимо предоставить: развёрнутую длину и форму, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха.
Также подойдёт модель оборудования или фото старого ТЭН с маркировкой. По этим данным мы сможем повторить или адаптировать нагреватель.

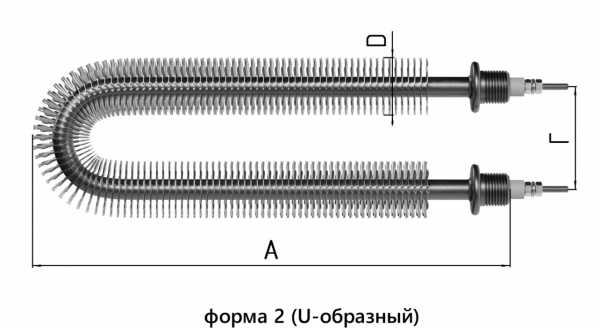

- Развёрнутая длина и форма (прямой, U-образный)
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки сравните развёрнутую длину, диаметр, мощность и крепление. Если параметры совпадают с вашим старым ТЭН, он подойдёт. Уточните наличие обдува.
Нужен ли обдув вентилятором?
Обдув не обязателен, но с ним ТЭН может работать при большей мощности. В спокойном воздухе мощность ограничена удельной нагрузкой 2,2 Вт/см² по ГОСТ.
Можно ли сделать другую длину или крепление?
Да, мы изготавливаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение, крепление - по чертежу или образцу.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром (должно быть близко к расчётному). Проверьте изоляцию между оболочкой и выводами. При перегорании или пробое на корпус требуется замена.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Или фото старого ТЭН с маркировкой.
Зачем оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена в 10-16 раз, снижая температуру оболочки. Без него в спокойном воздухе ТЭН перегреется при той же мощности. Оребрение обязательно для конвекторов без обдува.
