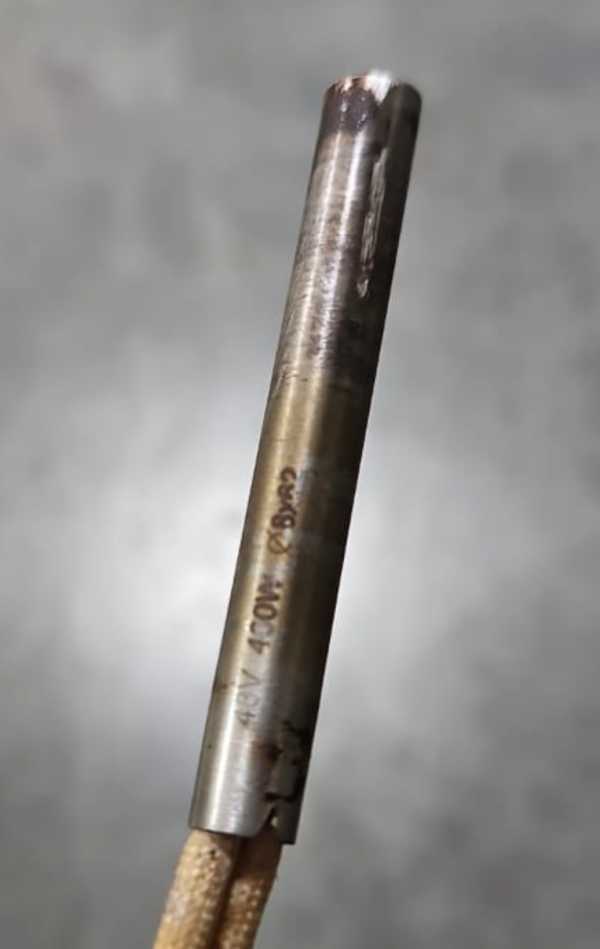

Характеристики
| Напряжение | 48 В |
|---|---|
| Мощность | 400 Вт |
| Диаметр оболочки | 8 мм |
| Длина | 62 мм |
Где применяется и в каком оборудовании
Патронный ТЭН 48В 400Вт 8х62 мм устанавливается в хотэнды 3D-принтеров (FDM-печать), лабораторные элементные анализаторы, технологические баки с резьбовой муфтой для нагрева воды и слабых растворов, а также в предпусковые подогреватели двигателя для подогрева масла в картере или охлаждающей жидкости.
Удельная мощность и выбор под задачу
Удельная мощность патронного нагревателя (Вт/см²) определяет интенсивность нагрева и срок службы. Она зависит от условий теплоотвода: в жидкости допустима более высокая удельная мощность, в воздухе - ниже. Стандартные комбинации для хотэнда - картридж 24В 40Вт, 12В 30-50Вт. По заказу делаем другие параметры для оптимизации под конкретную задачу.
Конструктивные особенности
Патронный ТЭН (одноконцевой) имеет выводы с одной стороны. Оболочка из нержавеющей стали 304 или углеродистой стали. Встроенная термопара возможна при диаметре до 16 мм. По заказу доступны резьбовой штуцер бака (М10-М27, G1/2, G3/4, G1, G1 1/4), резьбовая муфта G1 1/2, защита вывода металлорукавом или оплёткой, нагревательный шнур нужной длины. Внутри - нихромовая спираль. По ТУ ТЭНП патронные ТЭН выпускаются с различными допусками.
Электрические параметры и проверка
Проверка старого патронного ТЭН: измерьте сопротивление мультиметром. Сравните с расчётным значением, полученным по закону Ома (U²/P). Если сопротивление бесконечно или короткое, нагреватель неисправен. Также проверьте сопротивление изоляции между выводом и корпусом.
Материалы и совместимость
По ГОСТ 13268-88 диаметры оболочки имеют допуски. Для диаметра 8 мм допуск +0,3/-0,1 мм. Патронные нагреватели других производителей выпускаются в диапазоне диаметров 3-50 мм, длин 50-1300 мм. При подборе учитывайте посадочное отверстие и условия эксплуатации.
Что прислать для расчёта
Для расчёта нового патронного ТЭН или подбора аналога пришлите: диаметр и длину посадочного отверстия, мощность и напряжение, длину холодной зоны, тип вывода, рабочую температуру и среду (вода, масло, воздух), а также фото старого нагревателя с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте посадочный диаметр (8 мм), длину (62 мм), напряжение (48 В) и мощность (400 Вт). Если параметры совпадают, он подходит. Для точной совместимости уточните модель оборудования.
Какой нужен зазор между нагревателем и отверстием?
Допуск +0,3/-0,1 мм по ГОСТ 13268-88 - это допуск на диаметр самой оболочки ТЭН, а не зазор в посадочном отверстии оборудования. Зазор для посадки зависит от материала и конструкции узла, уточняйте у производителя оборудования или по чертежу.
Можно ли сделать другой вывод или длину провода?
Да, по заказу меняем длину провода, тип вывода (открытые концы, клеммы, металлорукав), а также добавляем угловой вывод или резьбовой штуцер.
Как проверить старый патронный ТЭН?
Измерьте сопротивление мультиметром. Сравните с расчётным значением (U²/P). Если сопротивление сильно отличается или бесконечность, нагреватель неисправен. Проверьте также изоляцию между выводом и корпусом.
Что прислать для расчёта нового нагревателя?
Пришлите диаметр и длину посадочного отверстия, мощность, напряжение, длину холодной зоны, рабочую температуру, среду (масло, вода, воздух) и фото старого ТЭН с маркировкой.
Как выбрать удельную мощность патронного ТЭН?
Удельная мощность (Вт/см²) зависит от условий теплоотвода: в жидкости она может быть выше, чем в воздухе. Рассчитайте площадь поверхности и подберите мощность под конкретную задачу.
