Характеристики
| Тип изделия | блок ТЭН |
|---|---|
| Назначение | вакуумный выпарной котел |
| Тип нагревателя | трубчатый электронагреватель (ТЭН) |

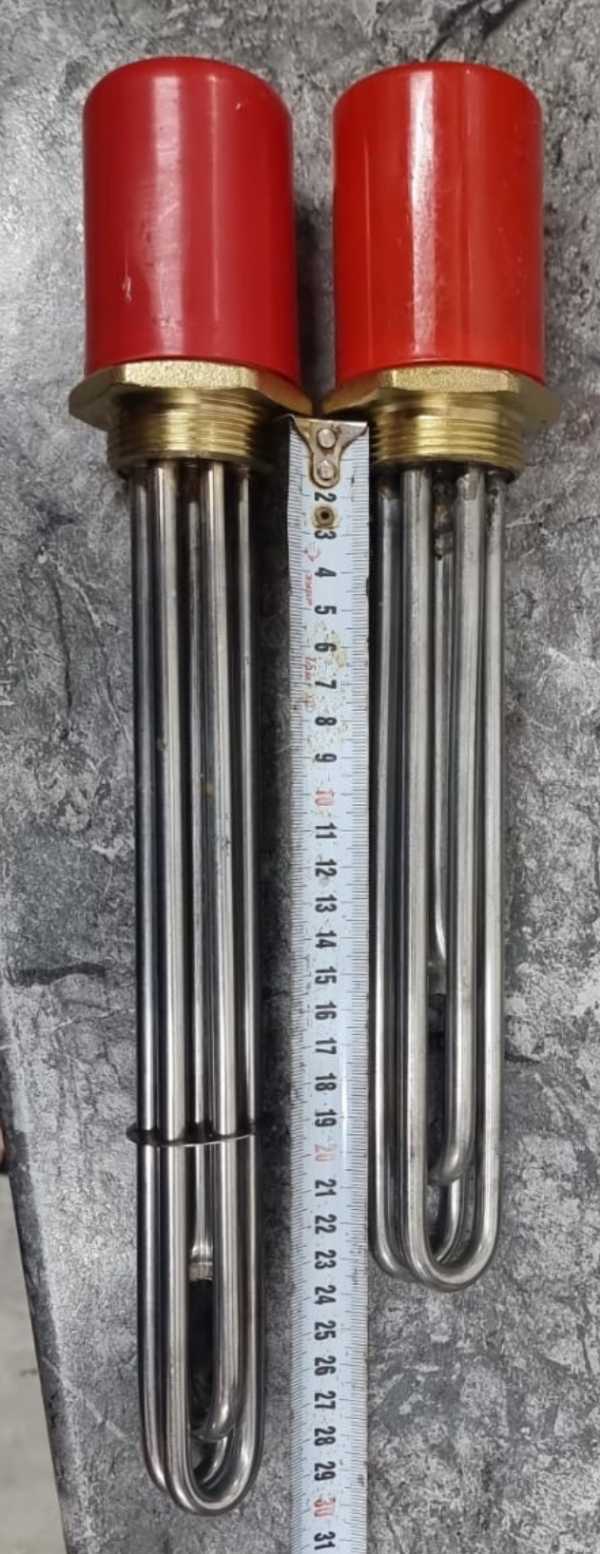

| Каталожное название | Блок тэнов для вакуум выпарного котла |
Где применяется и в каком оборудовании
Блок ТЭН для вакуум выпарного котла устанавливают в рубашку котла или в ёмкость с технологической жидкостью. В пищевых котлах КПЭ/КПЭСМ/КПЭМ нагрев идёт через водяную рубашку: вода кипит, пар обогревает варочную ёмкость, защиту от сухого хода даёт датчик уровня.
Та же схема - в ваннах длительной пастеризации и моечных ваннах: блок греет воду в рубашке, продукт не доводится до кипения. В аквадистилляторах ДЭ/АЭ нагревают воду до кипения и получают дистиллированную воду.
- пищеварочные котлы КПЭ, КПЭСМ, КПЭМ
- ванны длительной пастеризации (ВДП)
- моечные и промывочные ванны
- аквадистилляторы ДЭ, АЭ
- вакуумные выпарные котлы
Материал блока и особенности монтажа
По обозначению блока можно определить материал оболочки: «Ч» - углеродистая сталь 08КП, «НЧ» - нержавеющая сталь 08Х18Н10Т. По паспортам блоков ТЭНБ давление оболочки из нержавеющей стали 08Х18Н10Т - до 6 атм, из стали 08КП - до 4,5 атм, конкретное значение для вашего котла смотрите в паспорте блока.
Фланец стандартный - 2,5 дюйма, с обратной стороны шестигранник под ключ. Датчик терморегулятора вставляется в гильзу до упора, капиллярную трубку при монтаже лишний раз не перегибают.
В паспортах блоков ТЭНБ встречается сталь 08Х18Н10Т; не путайте её со сталью 12Х18Н10Т, точную марку берите из паспорта.
Подбор блока по параметрам
Нужны мощность, напряжение, число элементов и схема включения. Если включение «звезда», мощность ветвей должна быть одинаковой, иначе будет перекос нагрузки по фазам.
Удельная поверхностная мощность (Вт/см²) показывает нагрузку на оболочку. Для сред без кипения берут одни значения, для котлов с пузырьковым кипением - другие; расчёт ведётся по площади нагревателя.
Если нужен тэн для парогенератора, принцип тот же: считается нагрев воды или пара, но рабочее давление и материал оболочки проверяют отдельно.
Из нашей практики
Для производства пластиковых изделий изготовили блок 13,5 кВт для водяной рубашки экструдера. Внутри три U-образных ТЭН по 4,5 кВт, по одному на фазу, трубка Ø13 мм из AISI 304.
Ремонт и электробезопасность
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: решение зависит от задачи и удобства ремонта.
Монтаж и обслуживание под напряжением допускаются только персоналу с группой по электробезопасности не ниже третьей для установок до 1000 В. Без заземления или с открытой крышкой блока управления эксплуатация запрещена.
Повреждение медного баллона датчика терморегулятора или обрыв капиллярной трубки выводит терморегулятор из строя, поэтому при монтаже трубку лишний раз не сгибают.
Что прислать для расчёта
Для расчёта нужны условия работы и присоединение. По этим данным подбирается типоразмер блока.
- что нагреваем и до какой температуры
- присоединение: резьба или фланец, размер
- мощность, напряжение, число элементов
- погружная длина и место установки
- модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подойдёт ли этот блок тэн к моему оборудованию?
Нужно сверить мощность, напряжение, присоединительный размер и погружную длину. Для вакуумного выпарного котла дополнительно проверяют рабочее давление и материал оболочки. Пришлите модель оборудования или фото бирки старого блока.
Из какой стали сделан блок?
В обозначении «Ч» - углеродистая сталь 08КП, «НЧ» - нержавеющая сталь 08Х18Н10Т. Точную марку проверяйте по паспорту блока.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. Возможность восстановления зависит от конструкции и состояния блока.
Как проверить старый блок перед заменой?
Снимают блок, проверяют сопротивление изоляции и целостность цепей. Данные с бирки позволяют определить мощность и схему включения. Повреждение оболочки, датчика или капиллярной трубки - основание для замены.
Что прислать для расчёта?
Что нагреваем, до какой температуры, присоединение (резьба или фланец и размер), мощность, напряжение, число элементов, погружную длину, модель оборудования или фото старого блока с биркой.
Какой материал и монтаж нужны для пищевого котла?
В пищевых котлах КПЭ/КПЭСМ/КПЭМ блоки стоят в водяной рубашке, варочная ёмкость из нержавеющей стали. Защиту от сухого хода обеспечивает датчик уровня. Капиллярную трубку датчика не перегибают.
