Характеристики
| Тип | Блок тэнов |
|---|
Где применяется и в каком оборудовании
Блок ТЭН (ТЭНБ) используется для электродогрева бойлеров косвенного нагрева, а также в проточных нагревателях ZOTA InLine и подогревателях бассейнов Elecro, Pahlen. В бойлере блок встраивается через резьбовой патрубок 1 1/2" или фланец. Также применяется в купелях, пищевых ёмкостях и для нагрева солёной воды (например, в бассейнах с морской водой). Для подогревателей бассейнов Pahlen используется резьбовое подключение 1" или ABS-переходник на трубу 50 мм.
- Бойлеры косвенного нагрева (горячее водоснабжение)
- Проточные нагреватели ZOTA InLine
- Подогреватели бассейнов Elecro, Pahlen
- Моечные и посудомоечные машины (TATRA, МПК)
Подбор блока ТЭН
При подборе учитывайте среду: для воды и пара - нержавеющая сталь 08Х18Н10 (AISI 304), для агрессивных сред - 12Х18Н10Т или титан. Для воды с высокой жёсткостью рекомендуется сухой ТЭН (стеатитовый нагреватель в гильзе) - он не контактирует с водой и не образует накипь. Для защиты от коррозии в бойлер устанавливают жертвенный анод. Мощность и напряжение выбирают по схеме включения (звезда 380/220В). Мокрый ТЭН открытого типа контактирует с водой и быстрее обрастает накипью.
Из нашей практики
Энергетическое предприятие в Казахстане: блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, среда - вода и антифриз, длина 450 мм.
Производитель котельного и водонагревательного оборудования: блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.

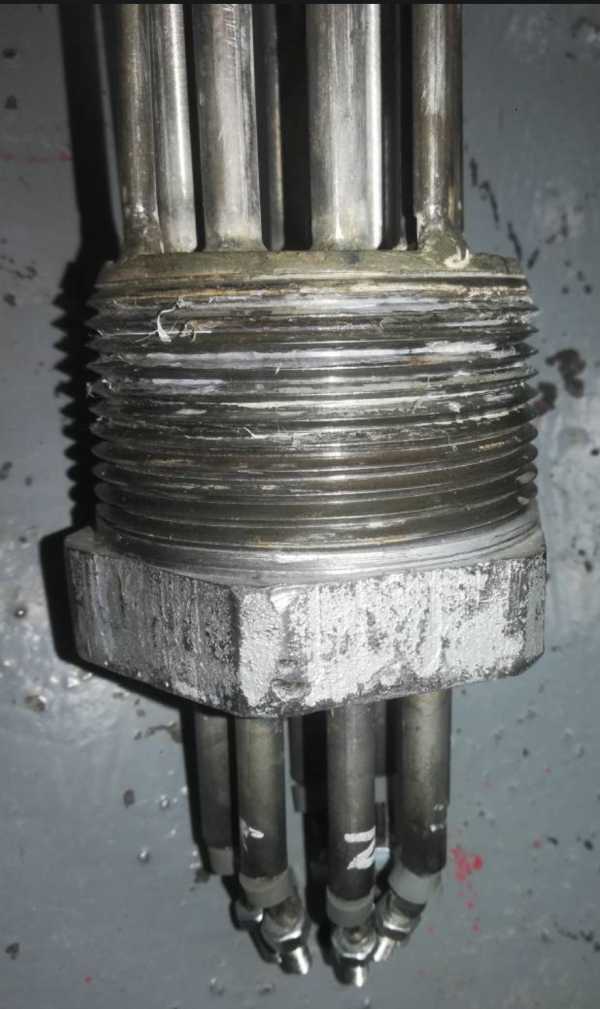

Конструкция и материалы
Блок состоит из нескольких ТЭН, запрессованных в общую плиту или фланец. По заказу делаем съёмные ТЭН с изоляцией или покрытием. В комплект могут входить фланец, гильза под датчик, клеммная коробка, термостат (термовыключатель). Материал оболочки выбирается по среде: для хлоридов и морской воды - титан, для пищевых сред - 12Х18Н10Т. Внутри бойлера часто установлен змеевик теплообменника, а блок ТЭН работает параллельно.
Проверка и диагностика
Изоляцию ТЭН проверяют мегаомметром с рабочим напряжением не менее 500В, подключая его к оболочке нагревателя и одному из контактных стержней. Длина пути утечки тока между оболочкой и контактным устройством должна быть не менее 3,0 мм. Датчик терморегулятора (медный баллон на капиллярной трубке) вставляется в гильзу до упора; при монтаже нельзя перегибать трубку.
Что прислать для расчёта
Для точного подбора блока ТЭН укажите: что нагреваете и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для подбора нужны параметры: присоединение (резьба или фланец), мощность, напряжение, погружная длина. Пришлите модель оборудования или фото старого блока с биркой.
Из какой стали делают блок ТЭН?
Оболочка выбирается по среде: для воды и пара - AISI 304/08Х18Н10, для пищевых и агрессивных сред - 12Х18Н10Т, для хлоридов и морской воды - титан или 316L.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН с изоляцией или покрытием. Ремонт возможен заменой отдельных ТЭН, если они съёмные.
Как проверить старый блок ТЭН?
Проверьте изоляцию мегаомметром на 500В между оболочкой и контактами. Также проверьте целостность ТЭН мультиметром.
Что прислать для расчёта блока ТЭН?
Укажите: что нагреваете и до какой температуры, присоединение (резьба/фланец и размер), мощность, напряжение, число элементов, погружную длину, место установки, модель оборудования или фото старого блока с биркой.
Как подобрать блок ТЭН для электродогрева бойлера косвенного нагрева?
Блок встраивается через резьбовой патрубок 1 1/2" или фланец. Рекомендуется использовать жертвенный анод для защиты от коррозии при жёсткой воде. Мощность рассчитывают по ΔT и объёму бака.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
