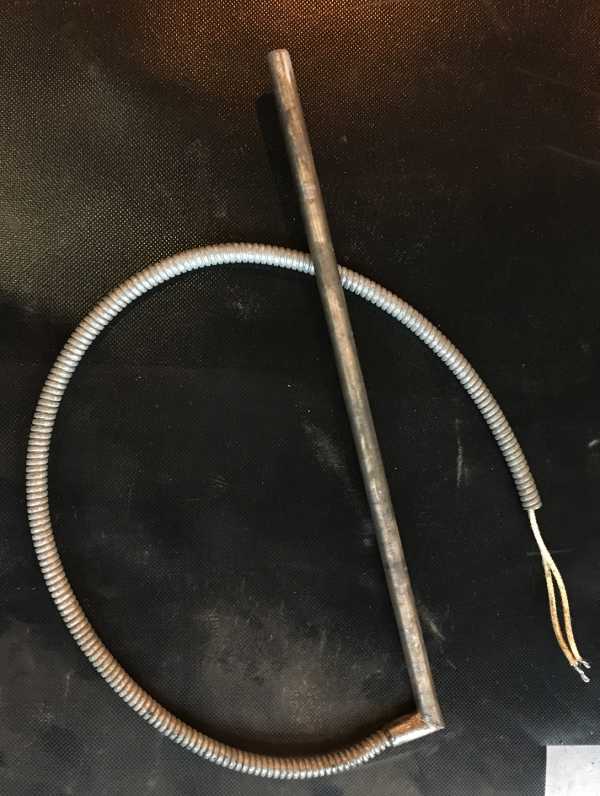

Характеристики
| Диаметр | 10 мм |
|---|---|
| Длина | 400 мм |
| Мощность | 800 Вт |
| Длина кабеля | 600 мм |
| Защита кабеля | железная гофра |
Посадка в отверстие: почему зазор решает ресурс
Для патронных ТЭН (ТЭНП) посадка в металлическое отверстие должна обеспечивать плотный контакт для теплоотвода. Рекомендуется отверстие по H7 (развёртка) с зазором на сторону менее 0,05 мм. Допускается до 0,1 мм в зависимости от задачи. Больший зазор ухудшает теплопередачу и может привести к перегреву нагревателя.
Где применяется и в каком оборудовании
Патронные нагреватели используются в электропаяльниках непрерывного нагрева, хотэндах 3D-принтеров (FDM-печать), лабораторном и аналитическом оборудовании, элементных анализаторах, предпусковых подогревателях двигателя (встройка в блок цилиндров или патрубок системы охлаждения с термосифонной циркуляцией). Также возможен нагрев масла в картере.
- Электропаяльник непрерывного нагрева
- Хотэнд 3D-принтера
- Лабораторное оборудование
- Предпусковой подогреватель двигателя
Подбор патронного нагревателя
При подборе учитывайте диаметр и длину посадочного отверстия, требуемую мощность и напряжение, рабочую температуру и среду нагрева. Для хотэндов 3D-принтеров стандартные комбинации: 24В 40Вт или 12В 30-50Вт. Для промышленного оборудования мощность может быть выше. Уточните тип вывода: открытые концы, кабель в изоляции, защита металлорукавом.
- Диаметр и длина
- Мощность и напряжение
- Тип вывода
- Рабочая температура и среда нагрева
Конструктивные возможности
По заказу делаем патронные ТЭН с различными вариантами вывода: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец. При диаметре до 16 мм возможна установка встроенной термопары. Материал оболочки: нержавеющая сталь 304, нихромовая спираль на керамическом сердечнике.
- Провод нужной длины
- Защита металлорукавом
- Угловой вывод
- Резьбовой штуцер
- Встроенная термопара (до 16 мм)
Что прислать для расчёта
Для изготовления патронного нагревателя по вашим размерам пришлите: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода, нужна ли защита (гофра, оплётка), рабочую температуру и что нагреваем. Также можно прислать модель оборудования или фото старого ТЭН с маркировкой.
- Диаметр и длина
- Мощность и напряжение
- Тип вывода и длина провода
- Рабочая температура и среда
- Модель оборудования или фото
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный нагреватель к моему оборудованию?
Проверьте диаметр и длину посадочного отверстия, мощность и напряжение. Для хотэнда 3D-принтера стандартные размеры 6х20 мм, но по заказу делаем любые. Если у вас предпусковой подогреватель двигателя, уточните размеры.
Какой нужен зазор в отверстии для патронного ТЭН?
Рекомендуемый зазор на сторону менее 0,05 мм (посадка H7). Допускается до 0,1 мм. Больший зазор снижает теплоотдачу и ресурс.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, с защитой металлорукавом или оплёткой, угловой вывод, резьбовой штуцер. Также возможна встроенная термопара при диаметре до 16 мм.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром, проверьте изоляцию между выводами и корпусом. Сравните маркировку с требуемыми параметрами. Пришлите фото или маркировку для точного подбора.
Что прислать для расчёта патронного нагревателя?
Пришлите диаметр и длину, мощность и напряжение, тип вывода, длину провода, рабочую температуру и среду. Можно фото старого нагревателя с маркировкой.
Почему зазор в отверстии важен для ресурса нагревателя?
Зазор обеспечивает плотный контакт для отвода тепла. При большом зазоре нагреватель перегревается, что сокращает срок службы. Рекомендуется зазор менее 0,05 мм.
