Характеристики
| Изделие | Блок ТЭН |
|---|---|
| Назначение | Нагрев воды |
| Область применения | Бойлер |
| Рабочая среда | Вода |
Где применяется и в каком оборудовании
Блок ТЭН для нагрева воды в бойлере устанавливается в бойлеры косвенного нагрева с электродогревом (например, Taurus Metalac MAX) - дополнительный блок 1,5-3 кВт, 220В, резьба 1 1/2", монтаж во фланец для чистки.
Используется в подогревателях бассейнов Elecro Flow Line: блок 12-15 кВт, 400В трехфазный, корпус и нагреватель из титана (под хлор/соль).
Применяется в промышленных накопительных электроводонагревателях (тип VLM) 100-1500 л - блок 3-45 кВт, бак из нержавеющей кислотостойкой стали, резьбовое подключение.
Для морской воды и соленой воды обычная нержавейка подвержена питтинговой и щелевой коррозии, поэтому при повышенной солености титан - предпочтительный материал.
Данный блок тэн для водонагревателя подходит для систем горячего водоснабжения с циркуляцией и защитой от перегрева.
Как подобрать блок ТЭН для бойлера или бассейна
Расчет тепла: P [кВт] = V [л] x ΔT [°C] x 1,163 / (1000 x t [ч]). Удельная мощность для стоячей воды (режим поддержания) - q = 3-5 Вт/см², для проточной - до 12 Вт/см².
При выборе материала: для пресной воды подходит AISI 304 или AISI 316, для соленой/хлорированной - только титан (предотвращает гальваническую реакцию и щелевую коррозию).
Число элементов в блоке кратно нагрузке по фазам: 2, 3, 6, 9, 12, 15 кВт - обычно 3 элемента на звезду. Мощность каждой ветви должна быть одинакова, иначе перекос фаз.
В документации блок ТЭН может обозначаться как «ТЭН-25А10/0,25Х127 ГОСТ 13268-88» - где 25 - развернутая длина (x10), А - длина контактного стержня 40 мм, Х - вода.
Из нашей практики
Производство пластиковых изделий - замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Энергетическое предприятие в Казахстане - блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Особенности эксплуатации в соленой и хлорированной воде
При средней жесткости воды бойлер/ТЭН чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев. В морской/соленой воде обычная нержавейка подвержена питтинговой и щелевой коррозии.
Для защиты от коррозии баков и ТЭН применяют жертвенные аноды (магний, цинк, алюминий), но в агрессивной воде они служат до 6 месяцев.
По заказу делаем съемные ТЭН - это упрощает чистку от накипи и замену при выходе из строя. Возможна установка термовыключателя для защиты от перегрева.
В проточных водонагревателях ZOTA InLine температура регулируется в диапазоне +30...+70°C при напряжении 380±10В.
Конструкция и комплектация

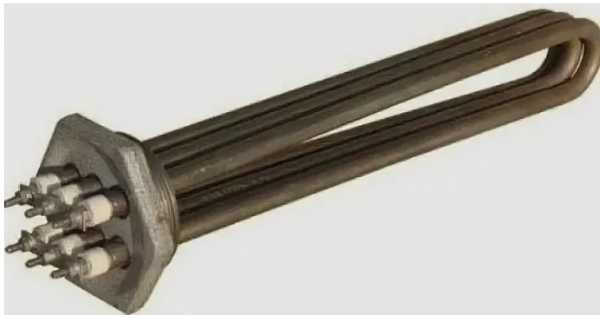

Блок ТЭН для нагрева воды в бойлере состоит из нескольких U-образных ТЭН, запрессованных в общий фланец или пробку. Число элементов кратно 2, 3, 6, 9, 12, 15 кВт - обычно 3 для трехфазной звезды.
При сборке блока в звезду на каждую ветвь можно подключать несколько ТЭН последовательно или параллельно - главное, чтобы мощность каждой ветви была одинакова, иначе перекос нагрузки по фазам.
В комплект, по согласованию с заказчиком, могут входить: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. По заказу делаем с изоляцией или с покрытием - исполнение определяет задача.
В паспортах ТЭНБ (блоков ТЭН) длину контактных стержней обозначают буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм - по ГОСТ 13268-88.
Что прислать для расчета
Для корректного расчета блока тэн для водонагревателя необходимо предоставить следующие данные:
1. Что нагреваем и до какой температуры (вода, антифриз, морская вода).
2. Присоединение: резьба или фланец, размер (например, G1½").
3. Мощность, напряжение, число элементов (например, 9 кВт, 380В, 3 элемента).
4. Погружная длина и место установки (вертикально/горизонтально).
5. Модель оборудования или фото старого блока с биркой - это поможет избежать ошибок.
Если вода с повышенной жесткостью или соленая - укажите это, чтобы подобрать материал и предусмотреть защиту от перегрева.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок ТЭН к моему оборудованию?
Для точного ответа нужно знать модель оборудования или прислать фото старого блока с биркой, а также параметры: мощность, напряжение, присоединение (резьба или фланец) и погружную длину.
Из какой стали делают блоки ТЭН для соленой воды?
Для соленой и хлорированной воды применяется титан, так как нержавейка (даже AISI 316) подвержена питтинговой и щелевой коррозии. Титан предотвращает гальваническую реакцию и разрушение конструкции.
Можно ли отремонтировать блок ТЭН или заказать со съемными элементами?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием: исполнение определяет задачу заказчика. Это упрощает чистку и замену при выходе из строя.
Как проверить старый блок ТЭН перед заказом нового?
Измерьте сопротивление каждого ТЭН мультиметром и проверьте изоляцию (между оболочкой и спиралью). Если сопротивление упало или есть пробой на корпус - блок вышел из строя.
Что прислать для расчета блока ТЭН?
Нужны: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность и напряжение, погружная длина, модель оборудования или фото старого блока с биркой.
Какой материал лучше для нагрева воды в бассейне с хлором и солью?
Титан - единственный материал, предотвращающий гальваническую реакцию и щелевую коррозию в хлорированной и соленой воде. Обычная нержавейка в таких условиях разрушается быстро.
