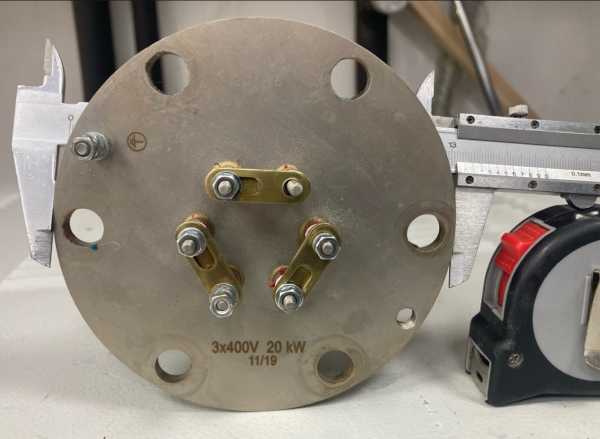

Характеристики
| Мощность | 20 кВт |
|---|---|
| Тип | Блок ТЭН |
| Назначение | Промышленный водонагреватель и СЭВ |
Где применяется и в каком оборудовании
Блоки ТЭН мощностью 20 кВт используются в промышленных накопительных электроводонагревателях (типа VLM) объёмом 100-1500 л, в проточных водонагревателях ZOTA InLine (380 В, регулировка 30-70°C), в бойлерах косвенного нагрева с электродогревом (например, Taurus Metalac MAX) и в моечных/посудомоечных машинах (купольные типа TATRA, МПК).
Подбор блока ТЭН
При подборе учитывайте мощность, напряжение (для трёхфазной сети количество элементов кратно 3), присоединение (резьба или фланец), материал оболочки (сталь 08КП, нержавейка 08Х18Н10Т, для солёной воды - титан), погружную длину. Также важны жёсткость воды (влияет на накипь) и необходимость защиты от коррозии (жертвенные аноды). Расчёт мощности ведётся по формуле P = V × ΔT × 1,163 / (1000 × t), где V - объём в литрах, ΔT - разница температур, t - время нагрева в часах. Удельная мощность и ваттная нагрузка определяются конструкцией.
- Мощность и напряжение
- Число ТЭН (кратно 3)
- Присоединение (резьба/фланец)
- Материал оболочки
- Погружная длина
- Температура и среда нагрева
Из нашей практики
Для энергетического предприятия в Казахстане изготовили блоки 9 кВт - три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, длина 450 мм, среда - вода и антифриз.
На производстве пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Конструкция и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или покрытием - исполнение определяет задача заказчика. В комплект могут входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Материал оболочки подбирается под среду: для обычной воды - 08Х18Н10Т, для морской и солёной воды - титан, предотвращающий гальваническую коррозию. По паспортам серийных блоков ТЭНБ рабочее давление: оболочка из стали 08КП - 4,5 атм, из нержавеющей стали 08Х18Н10Т - 6 атм.
Эксплуатация и обслуживание
При средней жёсткости воды блок ТЭН чистят от накипи раз в 8-12 месяцев, при высокой жёсткости - каждые 4-6 месяцев. Изоляцию проверяют мегаомметром с напряжением не менее 500 В, подключая его к оболочке и одному из контактных стержней. Условия хранения: закрытые помещения, температура 0…+40°C, влажность до 80% при +25°C. Для защиты от коррозии бака и ТЭН используют жертвенные аноды (магний, цинк, алюминий), которые служат до 6 месяцев в агрессивной воде.
Что прислать для расчёта
Для точного расчёта и изготовления блока ТЭН предоставьте следующие данные: что нагревается и до какой температуры, тип присоединения (резьба или фланец с размерами), требуемые мощность, напряжение и число элементов, погружную длину и место установки, а также модель оборудования или фото старого блока с биркой.
- Среда и температура нагрева
- Присоединение (резьба/фланец, размер)
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 20 кВт к моему оборудованию?
Для проверки совместимости уточните мощность, напряжение, присоединение и габариты вашего оборудования. Сравните с параметрами блока.
Из какой стали делают блок ТЭН?
Стандартно оболочка из стали 08КП или нержавейки 08Х18Н10Т. Для агрессивных сред, например солёной воды, применяем титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу изготавливаем блоки со съёмными ТЭН - тогда ремонт возможен заменой отдельных элементов.
Как проверить старый блок ТЭН перед заменой?
Проверьте сопротивление изоляции мегаомметром 500 В между оболочкой и контактами. Осмотрите на наличие накипи, коррозии и механических повреждений.
Что нужно прислать для расчёта нового блока?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец), мощность, напряжение, число элементов, погружную длину, фото или модель оборудования.
Для каких промышленных водонагревателей и СЭВ подходит этот блок?
Блок ТЭН 20 кВт подходит для промышленных накопительных водонагревателей (VLM), проточных водонагревателей ZOTA InLine, бойлеров косвенного нагрева и систем электроводонагрева (СЭВ). Уточните параметры для точного подбора.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
