Характеристики
| Диаметр | 12,5 мм |
|---|---|
| Длина | 150 мм |
| Мощность | 400 Вт |
| Тип | патронный ТЭН (ТЭНП) |
Где применяется и в каком оборудовании
Патронный нагреватель такого типоразмера ставят в лабораторное и аналитическое оборудование, элементные анализаторы, хотэнды 3D-принтеров, электропаяльники непрерывного нагрева.
В технологических баках и емкостях с резьбовой муфтой ТЭНП греет воду и слабые кислотные/щелочные растворы через резьбовой штуцер бака. Для подогрева масла в картере или антифриза используют другие типы нагревателей - предпусковые подогреватели с термосифонной циркуляцией, где насос не требуется.
- Лабораторное и аналитическое оборудование
- Хотэнды 3D-принтеров (FDM-печать)
- Электропаяльники непрерывного нагрева
- Технологические баки и емкости с резьбовой муфтой
Конструкция и особенности
Патронный ТЭН - цилиндрический герметичный корпус из нержавеющей стали, внутри - нихромовая спираль, изолированная от корпуса. По торцам есть необогреваемые холодные зоны: со стороны выводов 1,5-3 см, с глухой стороны - 1 см.
У производителей патронных нагревателей встречаются разные варианты выводов: открытые концы провода, металлорукав, угловой вывод, резьбовой штуцер. По ТУ на ТЭНП допускается комплектация штуцерами M10-M27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавеющей или углеродистой стали.
Встроенная термопара в патронный нагреватель доступна только при диаметре корпуса до 16 мм - это ограничение актуально для компактных лабораторных узлов.
Подбор патронного ТЭН
Для подбора патронного нагревателя важно знать диаметр посадочного отверстия, длину и длину холодной зоны, мощность, напряжение, тип вывода и длину провода. Внутреннее сопротивление нагревателя связано с мощностью и напряжением - его можно проверить мультиметром на старом образце.
По заказу делаем ТЭНП по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. Возможен провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец.
Для хотэндов 3D-принтеров стандартные комбинации - 24В 40Вт, 12В 30-50Вт. Картриджный нагреватель хотэнда обычно имеет диаметр 6 мм, длину 20 мм, открытые концы провода. Наш типоразмер 12,5х150 мм 400 Вт - для более мощных узлов.
Выводы: провод, металлорукав, угловой вывод, штуцер
Выводы патронного ТЭН могут быть выполнены в разных вариантах. Открытые концы провода - самый простой способ подключения, применяется в паяльниках и хотэндах. Металлорукав защищает провод от механических повреждений и перегрева.

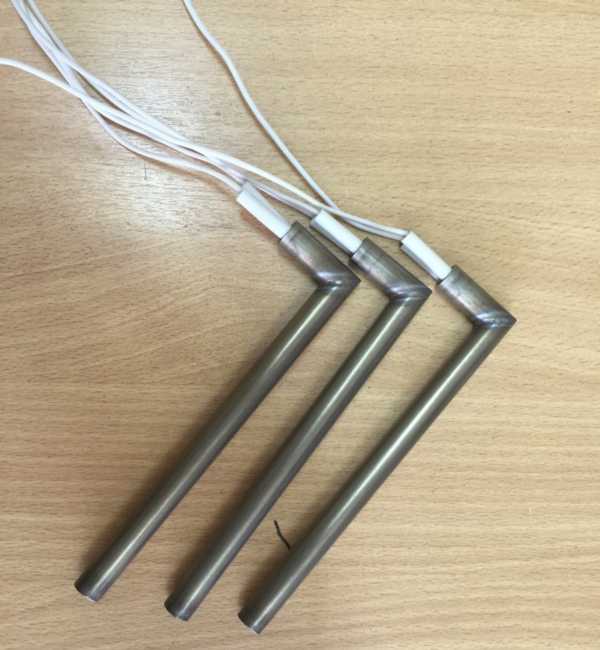

Угловой вывод позволяет установить нагреватель в ограниченном пространстве, когда прямой вывод мешает. Резьбовой штуцер (M10-M27, G1/2, G3/4, G1, G1 1/4) вваривается в корпус и служит для монтажа в бак через муфту.
При заказе укажите тип вывода и его параметры: длину провода, нужна ли защита, размер штуцера. По ТУ на ТЭНП возможны разные материалы штуцера - латунь, нержавейка, углеродистая сталь.
Эксплуатация и проверка
Перед установкой проверьте патронный нагреватель: замерьте внутреннее сопротивление между выводами - оно должно соответствовать заявленной мощности. Проверьте сопротивление изоляции между корпусом и выводами - должно быть высоким.
При монтаже через резьбовой штуцер убедитесь в герметичности соединения с баком. Если нагреватель предназначен для нагрева жидкости, не допускайте работы без погружения в рабочую среду - в воздухе теплоотвод хуже, и корпус может перегреться. Для сухого применения (хотэнды, лабораторные узлы, паяльники) это ограничение не действует.
Что прислать для расчёта
Для точного расчёта патронного нагревателя пришлите: диаметр нагревателя и диаметр посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, рабочую температуру и что нагреваем.
Если есть старый ТЭН - пришлите фото с маркировкой или сам образец. Модель оборудования тоже поможет: по ней подберём типоразмер и мощность. Для баков с резьбовой муфтой укажите размер резьбы - G1/2, G3/4, G1 и т.д.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Патронный ТЭН 12,5х150 мм 400 Вт подходит для оборудования с посадочным отверстием под диаметр 12,5 мм. Если у вас другое отверстие - пришлите размеры, подберём аналогичный нагреватель.
Какой нужен зазор в отверстии?
Зазор между корпусом ТЭН и стенкой отверстия должен быть минимальным для плотной посадки, обычно несколько десятых миллиметра. Точное значение зависит от конкретного оборудования.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту металлорукавом, угловой вывод, резьбовой штуцер. Укажите требуемый тип вывода при заказе.
Как проверить старый ТЭН?
Замерьте мультиметром сопротивление между выводами - оно должно быть ненулевым и соответствовать мощности. Проверьте сопротивление изоляции между корпусом и выводами - должно быть очень большим. Если обрыв или короткое замыкание - нагреватель неисправен.
Что прислать для расчёта?
Пришлите диаметр и длину старого ТЭН, мощность, напряжение, тип вывода, рабочую температуру и что нагреваете. Фото с маркировкой или сам образец ускорят подбор.
Можно ли сделать угловой вывод или штуцер?
Да, по заказу делаем угловой вывод, резьбовой штуцер M10-M27, G1/2, G3/4, G1, G1 1/4 из латуни, нержавейки или углеродистой стали. Укажите нужный вариант.
