Характеристики
| Тип | патронный |
|---|---|
| Модель | HLP KAWAI JAPAN |
| Напряжение | 200V |
Где применяется и в каком оборудовании

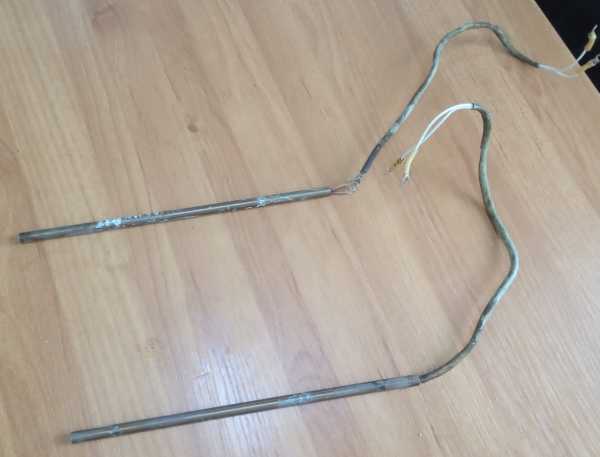

Патронный ТЭН (патронный нагреватель) HLP KAWAI JAPAN 200V используется в лабораторном и аналитическом оборудовании, элементных анализаторах, технологических баках с резьбовой муфтой G1 1/2, электропаяльниках непрерывного нагрева и хотэндах 3D-принтеров (FDM-печать). Нагревает воду и слабые кислотные/щелочные растворы через резьбовой штуцер бака.
Внутри патронного ТЭН находится нихромовая спираль (сплав 2080) с высоким внутренним сопротивлением нагревателя, изолированная периклазом. Оболочка из нержавеющей стали 304 обеспечивает коррозионную стойкость.
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Технологические баки с резьбовой муфтой
- Электропаяльники непрерывного нагрева
- Хотэнды 3D-принтеров (керамический сердечник хотэнда)
Как читать размеры патронного ТЭН
Для замены патронного ТЭН (ТЭНП) важны четыре параметра: диаметр, длина, мощность и напряжение. Диаметр должен соответствовать посадочному отверстию. Длина определяет глубину погружения в среду. Мощность и напряжение указаны на маркировке (200V - рабочее напряжение).
Проверьте старый ТЭН мультиметром: измерьте внутреннее сопротивление нагревателя и убедитесь в отсутствии пробоя на корпус. Если маркировка стёрта, измерьте диаметр и длину штангенциркулем.
Подбор патронного ТЭН
Подбирайте аналог по маркировке или образцу. Если точная модель неизвестна, укажите диаметр, длину, мощность и напряжение. По заказу делаем патронные ТЭН по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя.
Для хотэнда 3D-принтера стандартные комбинации: 24В 40Вт или 12В 30-50Вт. Убедитесь, что напряжение совпадает с питанием принтера.
Конструкция и материалы
Нагревательный элемент патронного ТЭН выполнен из нихромовой спирали (сплав 2080), электроизоляция - периклаз электротехнический (MgO). Оболочка - нержавеющая сталь 304 или другая по заказу. У некоторых производителей рабочая температура достигает 500°C при удельной мощности 50 Вт/см².
Выводы: провод в металлической оплетке (металлорукаве), термостойкий провод, шнур с вилкой, приваренная контактная шпилька М6. Возможны Г-образные патронные ТЭН (ТЭНПГ) - изогнутые под прямым углом, изготавливаются по чертежу.
Возможности изготовления по заказу
По заказу делаем патронные нагреватели с проводом нужной длины в термостойкой изоляции, защитой вывода металлорукавом или оплёткой, угловым выводом, резьбовым штуцером или фланцем, встроенной термопарой. Также возможна установка на резьбовую муфту бака или прямое крепление в отверстие.
Для хотэндов 3D-принтеров изготавливаем картриджные нагреватели 6х20 мм с открытыми концами провода (длина около 1 м). Совместимы с Creality CR-10S Pro, Ender 3 и другими.
Что прислать для расчёта
Для точного изготовления патронного ТЭН (ТЭНП) предоставьте: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода и длину провода, нужна ли защита (металлорукав, оплётка), рабочую температуру и что нагревается, модель оборудования или фото старого ТЭН с маркировкой.
Если требуется встроенная термопара до 16мм, укажите это. Для резьбового штуцера бака - тип резьбы (М10-М27, G1/2, G3/4, G1, G1 1/4).
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Для проверки сравните диаметр, длину, мощность и напряжение с оригиналом. Если параметры совпадают - подходит. Иначе нужен расчёт по образцу.
Какой нужен зазор в отверстии для патронного ТЭН?
Зазор должен обеспечивать плотную посадку для хорошей теплопередачи. Точное значение зависит от диаметра нагревателя и материала оболочки.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины, металлорукав, оплётку, угловой вывод, штуцер или фланец. Укажите тип вывода при заказе.
Как проверить старый патронный ТЭН?
Используйте мультиметр: измерьте сопротивление между выводами (должно быть несколько Ом) и между выводом и корпусом (бесконечность). Если сопротивление низкое на корпус - пробой.
Что прислать для расчёта патронного ТЭН?
Диаметр, длина, мощность, напряжение, тип вывода, длина провода, рабочая температура, что нагревается, фото или маркировка старого элемента.
Как читать размеры патронного ТЭН: диаметр, длина, мощность, напряжение?
Диаметр измеряйте по внешней оболочке, длину - от торца до холодной зоны. Мощность и напряжение указаны на маркировке. Если нет - рассчитайте по сопротивлению: P=U²/R.
