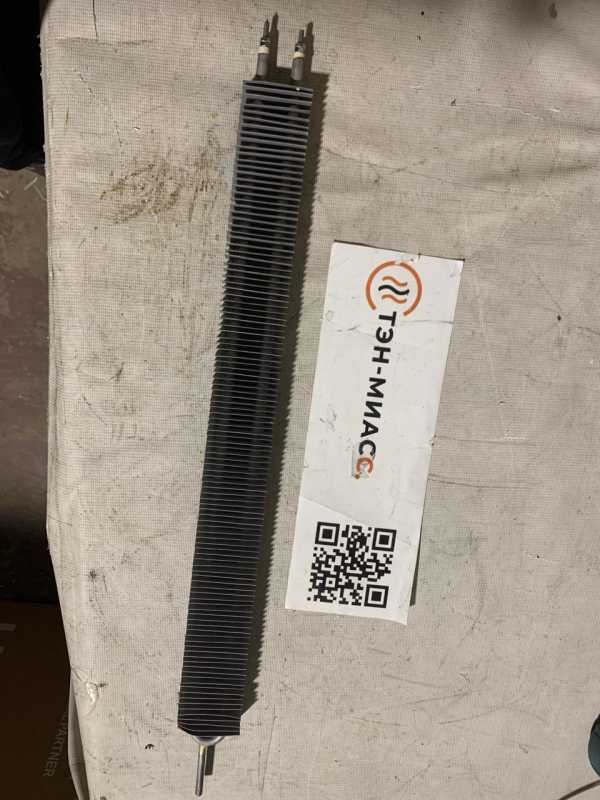

Характеристики
| Тип | ТЭНР (оребренный) |
|---|---|
| Диаметр оребрения | 59.5 мм |
| Мощность | 1750 Вт |
| Напряжение | 230 В |
Форма и крепление
ТЭНР может быть выполнен в прямой или U-образной форме. По заказу делаем крепление штуцером с гайкой или на фланце. Конкретная форма и тип крепления для данного изделия уточняются по маркировке или чертежу.
Где применяется и в каком оборудовании
ТЭНР устанавливается в бытовые электроконвекторы с тепловой защитой (например, Resanta и аналоги), калориферы для обогрева теплиц и сельскохозяйственных зданий, а также в конвекторы с принудительным обдувом. Степень защиты такого оборудования обычно IP20. В некоторых моделях используется перфорированная решётка корпуса.
Подбор аналога или замена
Для замены старого ТЭНР необходимо знать развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность, напряжение, тип крепления и материал оребрения. Уточните, есть ли обдув вентилятором и температура воздуха. Модель оборудования или фото с маркировкой помогут в подборе.
Удельная нагрузка и условия работы
По ГОСТ 13268-88 для спокойного воздуха (естественная конвекция) допустимая удельная поверхностная мощность: 2,2 Вт/см², для движущегося воздуха от 6 м/с: 5,5 Вт/см². В конвекторах без вентилятора нагрузка обычно 2,0-3,0 Вт/см², с обдувом - в диапазоне 5,0-7,0 Вт/см². Оребрение снижает температуру оболочки, что важно для безопасности.
Особенности конструкции и монтажа
Оребрение увеличивает площадь теплообмена в 10-16 раз, что позволяет работать при более низкой температуре оболочки (ориентир 300-400°C). В конвекторах применяется биметаллический термостат (в некоторых моделях - электронный термостат) для регулировки. При монтаже учитывайте расстояния до стен и пола: несоблюдение может снизить теплоотдачу на 10-20%.
Что прислать для расчёта
Для изготовления или подбора аналога предоставьте: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность, напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения. Также укажите, есть ли обдув вентилятором и температура воздуха. Желательно фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭНР к моему оборудованию?
Для проверки совместимости сравните мощность, напряжение, диаметр оребрения и крепление. Если у вас есть маркировка старого ТЭН или модель оборудования, пришлите её - мы поможем определить соответствие.
Нужен ли обдув вентилятором для работы этого ТЭНР?
ТЭНР может работать как в спокойном воздухе (естественная конвекция), так и с обдувом. Без вентилятора удельная поверхностная мощность ниже, с обдувом - в диапазоне 5,0-7,0 Вт/см². Уточните условия эксплуатации вашего оборудования.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН любой длины, формы (прямой или U-образный) и с разным креплением - штуцер с гайкой или фланец. Необходимы размеры и чертёж или образец.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром: исправный ТЭН показывает несколько десятков Ом (зависит от мощности). Проверьте изоляцию между выводом и корпусом - должно быть не менее 0,5 МОм. При обрыве или пробое на корпус требуется замена.
Что прислать для расчёта нового ТЭНР?
Пришлите развёрнутую длину, форму (прямой или U-образный), расстояние между выводами, мощность, напряжение, тип крепления и материал оребрения. Желательно фото старого ТЭН с маркировкой или модель оборудования.
Какую форму и крепление имеет этот ТЭНР?
Из названия Тэнр59.5.1750.230 форма и крепление не указаны. ТЭНР может быть прямым или U-образным, крепление - штуцер с гайкой или фланец. Для уточнения нужна маркировка или чертёж.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
