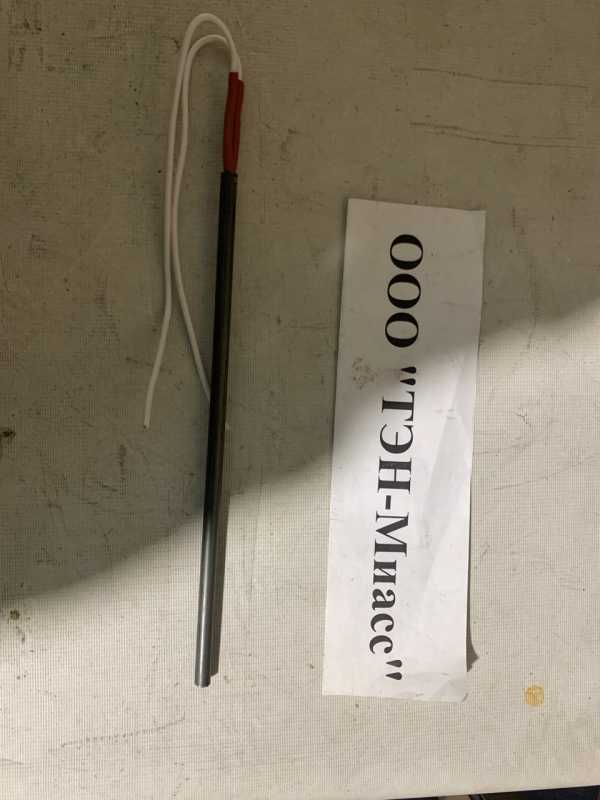

Характеристики
| Диаметр | 20 мм |
|---|---|
| Длина | 100 мм |
| Мощность | 250 Вт |
| Напряжение | 380 В |
| Тип вывода | провод с внутренней заделкой |
| Длина провода | 300 мм |
Где применяется и в каком оборудовании
Патронные ТЭН (ТЭНП) используются в технологических баках и емкостях с резьбовой муфтой для нагрева воды, слабых кислотных и щелочных растворов. Также применяются в лабораторном и аналитическом оборудовании, элементных анализаторах. В хотэндах 3D-принтеров (FDM-печать) для нагрева сопла. В предпусковых подогревателях двигателя для подогрева масла в картере или охлаждающей жидкости.
- Технологические баки и ёмкости с резьбовой муфтой
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Хотэнды 3D-принтеров
- Предпусковые подогреватели двигателя
Подбор по образцу: что измерить
Для заказа точной замены старого нагревателя необходимо измерить: диаметр корпуса и посадочного отверстия, общую длину и длину холодной зоны (участок без нагрева у вывода), мощность и напряжение, тип вывода и длину провода. Также уточните рабочую температуру и среду нагрева. Если есть возможность, приложите фото старого ТЭН с маркировкой или модель оборудования.
Конструктивные особенности и возможности изготовления
У производителей патронных нагревателей нагревательный элемент чаще всего - нихромовая проволока в оболочке из нержавеющей стали. По заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенную термопару (доступна при диаметре корпуса до 16 мм). У производителей патронных ТЭН по ТУ встречаются исполнения с резьбовым штуцером бака (М10-М27, G1/2 и др.) и с проводом в металлической оплетке.
Рекомендации по монтажу и зазору
У производителей картриджных нагревателей отверстие делают примерно на 0,2 мм больше диаметра нагревателя - это обеспечивает тепловой контакт и долгий срок службы (данные приведены для удельной мощности до 130 Вт/дюйм² и температуры блока до 500°C на воздухе, уточняйте у производителя применимость к конкретному режиму). При установке в емкости с резьбовой муфтой G1 1/2 максимальное рабочее давление жидкости не должно превышать 10 бар.
Что прислать для расчёта
Для расчёта нового патронного нагревателя по образцу достаточно прислать: диаметр и длину корпуса, мощность и напряжение, тип вывода и длину провода. Если старый нагреватель неисправен, можно измерить его геометрию и определить мощность по маркировке или по оборудованию. Также укажите, что именно нагревается (вода, масло, воздух) и рабочую температуру.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости измерьте посадочное отверстие (должно быть 20 мм) и длину холодной зоны. Уточните мощность и напряжение по паспорту оборудования. Если параметры совпадают, нагреватель подойдет.
Какой нужен зазор в отверстии?
По данным производителей картриджных нагревателей, отверстие делают примерно на 0,2 мм больше диаметра нагревателя - это обеспечивает тепловой контакт и предотвращает перегрев.
Можно ли сделать другой вывод или длину провода?
Да, по заказу мы изготавливаем нагреватели с проводом нужной длины, с защитой металлорукавом, с угловым выводом, с резьбовым штуцером или фланцем. Укажите требуемое исполнение при заказе.
Как проверить старый ТЭН?
Проверьте сопротивление мультиметром: для 250 Вт при 380 В сопротивление рассчитывается по закону Ома (R=U²/P). Также проверьте изоляцию между выводом и корпусом - должно быть не менее нескольких МОм. Если сопротивление бесконечно или короткое, нагреватель неисправен.
Что прислать для расчёта?
Пришлите диаметр, длину, мощность, напряжение, тип вывода и длину провода. Если есть возможность - фото старого нагревателя с маркировкой или модель оборудования. Это позволит точно изготовить замену.
Что измерить у старого нагревателя для заказа?
Измерьте диаметр корпуса и посадочного отверстия, общую длину и длину холодной зоны (от вывода до начала нагрева), мощность и напряжение (указаны на корпусе или в паспорте), тип вывода и длину провода. Также уточните рабочую температуру и среду.
