Характеристики
| Тип | Блок ТЭНБ |
|---|---|
| Суммарная мощность | 9,0 кВт |
| Напряжение | 400 В |
| Количество ТЭН | 3 |
| Мощность одного ТЭН | 3,0 кВт |
| Напряжение одного ТЭН | 400 В |
| Развёрнутая длина ТЭН | 133 мм |
| Длина контактного стержня | 200 мм |
| Диаметр ТЭН | 10 мм |
Где применяется и в каком оборудовании
Блок ТЭНБ 9,0 J 400 предназначен для нагрева воды в промышленных накопительных электроводонагревателях (например, серии VLM объёмом 100-1500 л с мощностью от 3 до 45 кВт). Также используется в моечных и посудомоечных машинах - в купольных моделях типа TATRA или МПК, где блок нагрева воды ополаскивания имеет мощность порядка 9,1 кВт при 380В. Подходит для бойлеров косвенного нагрева с электродогревом (например, Taurus Metalac MAX) - дополнительный блок ТЭН 1,5-3 кВт, 220В однофазный, резьба 1 1/2". Может применяться в подогревателях бассейнов (Elecro Flow Line) - блок 12-15 кВт, 400В трёхфазный, корпус/нагреватель из титана для работы с хлором и солью.
Конструкция и исполнение

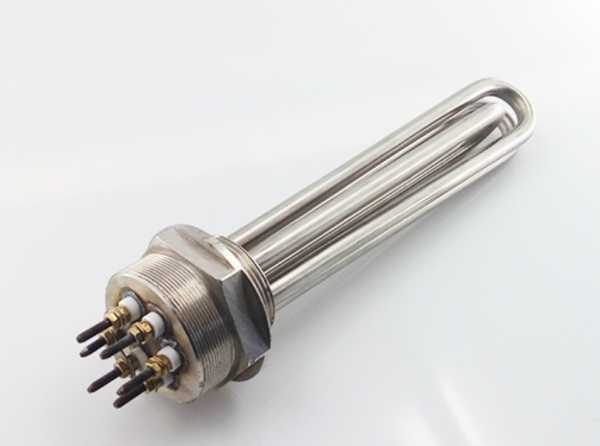

Блок ТЭНБ 9,0 J 400 - это блок тэн для водонагревателя и блок тэн для бойлера, состоящий из трёх ТЭН 133-(200)-10/3,0 J 400. Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект входит то, что согласовали с заказчиком: фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат. Блок может работать с термостатом или управляться от автоматики - выбор зависит от задачи заказчика.
Подбор блока ТЭНБ
Для подбора блока ТЭНБ 9,0 J 400 учитывайте: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой. Удельная мощность для воды проточной чистой до 100°C - q = 8-12 Вт/см² (пик 15 при хорошей циркуляции); для воды в баке/стоячей, режим поддержания - q = 3-5 Вт/см². При средней жёсткости воды бойлер/ТЭН чистят раз в 8-12 месяцев; при высокой жёсткости - каждые 4-6 месяцев. Для защиты от щелевой коррозии и гальванической коррозии используйте магниевый анод. При работе с морской водой или агрессивными средами - оболочка из титана или Inconel.
Из нашей практики
Энергетическое предприятие в Казахстане - блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Производитель котельного и водонагревательного оборудования - блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Особенности эксплуатации
Блок ТЭНБ 9,0 J 400 - это трубчатый электронагреватель. Для защиты от перегрева рекомендуется использовать термовыключатель. При работе с водой в бассейне или бане учитывайте, что для подогрева бассейна применяются блоки 12-15 кВт, 400В трёхфазные. Для однофазного подключения (напряжение 220В) - блоки 1,5-3 кВт. В бойлерах с электродогревом часто устанавливают змеевик для теплообмена. Сухой ТЭН (в гильзе) не контактирует с водой, не образует накипь и меняется без слива бака; мокрый ТЭН открытого типа контактирует с водой и быстрее обрастает накипью. Для агрессивных сред (хлориды, кислоты, гальванические ванны) - оболочка из чистого титана или 316L/Inconel.
Что прислать для расчёта
Для расчёта блока ТЭНБ 9,0 J 400 пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой. Это позволит точно подобрать исполнение - с термостатом или управлением от автоматики.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭНБ 9,0 J 400 к моему оборудованию?
Для проверки совместимости пришлите модель оборудования или фото старого блока с биркой. Укажите присоединение (резьба или фланец, размер), мощность, напряжение, число элементов и погружную длину.
Из какой стали сделан блок ТЭНБ 9,0 J 400?
Стандартно оболочка ТЭН - сталь 10 (для воздуха/масла/сухих сред) или AISI 304/08Х18Н10 (для воды, пара). Для пищевых и агрессивных сред - цельнотянутая 12Х18Н10Т. Для хлоридов, кислот, гальванических ванн, морской воды - 316L/Inconel или чистый титан.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. Ремонт возможен заменой отдельных ТЭН, если они съёмные.
Как проверить старый блок перед заменой?
Проверьте сопротивление изоляции и целостность ТЭН мультиметром. Сравните мощность, напряжение, число элементов, погружную длину и присоединение с параметрами блока ТЭНБ 9,0 J 400. При наличии накипи - чистка обязательна.
Что прислать для расчёта блока с термостатом или управлением от автоматики?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой. Укажите, нужен ли термостат или управление от автоматики.
Блок с термостатом или управление от автоматики - что выбрать?
Блок ТЭНБ 9,0 J 400 может работать с термостатом (диапазон 0-85°C) для поддержания температуры или управляться от автоматики (например, от контроллера оборудования). Выбор зависит от задачи: термостат проще, автоматика точнее.
