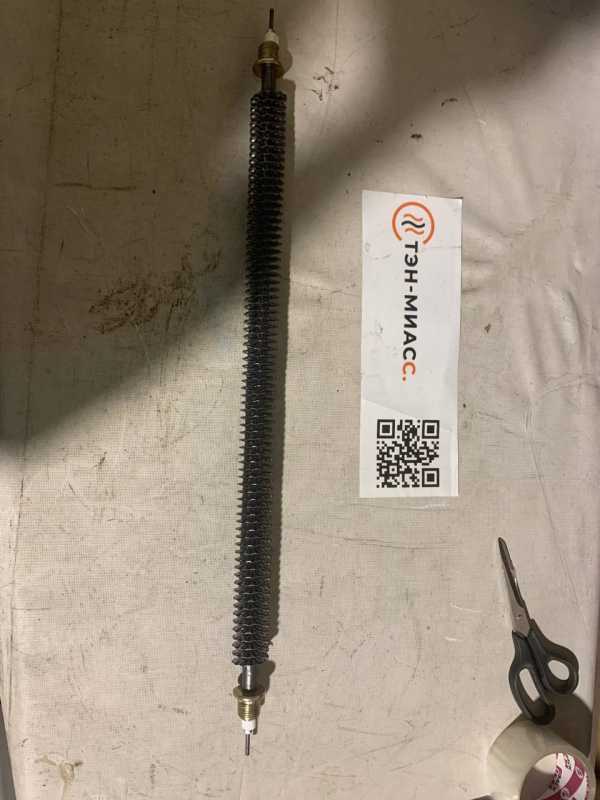

Характеристики
| Тип | Оребренный воздушный |
|---|---|
| Мощность | 1500 Вт |
| Длина | 1000 мм |
| Форма | Прямой |
Зачем нужно оребрение
Оребрение увеличивает площадь теплообмена в 10-16 раз по сравнению с гладкой трубкой за счёт навивки стальной ленты.
Просечная спирально-ленточная навивка рёбер улучшает коэффициент теплоотдачи на 18-20% за счёт турбулизации воздушного потока.
Благодаря этому при одинаковой мощности оребрённый ТЭН работает при более низкой температуре оболочки (ориентир 300-400°C), что позволяет использовать его в бытовых конвекторах с перфорированной решёткой без риска перегрева.
Где применяется и в каком оборудовании
Оребрённые воздушные ТЭН используются в бытовых электроконвекторах без вентилятора (естественная конвекция) - например, KN-Electro, где один ТЭН работает с биметаллическим термостатом.
В конвекторах с принудительным обдувом (Tizest TEC) тот же тип ТЭН допускает более высокую удельную поверхностную мощность за счёт обдува.
Также применяются для обогрева теплиц и сельскохозяйственных зданий: калориферы (серия ЭКО), тепловые пушки для теплиц. В таких системах часто используется ТЭНР (тэн оребренный).
- Электроконвекторы естественной конвекции
- Конвекторы с принудительным обдувом
- Калориферы для теплиц и сельхозпомещений
- Тепловые пушки
Подбор по условиям эксплуатации
Удельная поверхностная мощность (ваттная нагрузка) зависит от наличия обдува. Для спокойного воздуха (естественная конвекция) норма 2,0-3,0 Вт/см², для движущегося воздуха (принудительная конвекция, обдув) допустимая нагрузка выше.
При отсутствии обдува превышение этих значений ведёт к перегреву и выходу ТЭН из строя. Подача питания на ТЭН при отключённом вентиляторе запрещена.
По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце. Длину, мощность, напряжение - по чертежу или образцу.
Особенности монтажа и тепловая защита
Типовые требования монтажа электроконвектора: расстояние от пола до оси корпуса 160-180 мм, от верха прибора до низа подоконника не менее 75% ширины прибора (или не менее 120 мм до решётки), от задней стенки до стены не менее 50 мм. Несоблюдение снижает теплоотдачу на 10-20%.
Двухступенчатая тепловая защита: биметаллические отсечки на 80°C (перегрев, авторесет) и 130°C (аварийная, пожарная). Класс электрозащиты I, степень защиты IP20.
Подача питания на ТЭН при отключённом вентиляторе запрещена - это приводит к перегреву и выгоранию.
Что прислать для расчёта
Для подбора или изготовления аналога необходимо указать: развёрнутую длину и форму (прямой, U-образный), расстояние между выводами.
Мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения.
Обязательно уточнить, есть ли обдув вентилятором и температура воздуха. Желательно прислать модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для определения совместимости нужны параметры: мощность, длина, форма, крепление, наличие обдува. Сравните с характеристиками вашего оборудования. Если есть сомнения, пришлите фото или модель - подберём аналог.
Нужен ли обдув вентилятором для этого ТЭН?
Это зависит от условий эксплуатации. В конвекторах естественной конвекции обдув не требуется, но удельная нагрузка ограничена 2,0-3,0 Вт/см². При обдуве можно увеличить нагрузку. Если в вашем оборудовании есть вентилятор, используйте режим с обдувом.
Можно ли сделать другую длину или крепление?
Да, по заказу изготавливаем оребрённые ТЭН любой длины, формы (прямой, U-образный) и с различными креплениями: штуцер, резьба, фланец. Материал оребрения - углеродистая или нержавеющая сталь.
Как проверить старый ТЭН?
Проверьте сопротивление мультиметром: исправный ТЭН должен показывать расчётное сопротивление (R=U²/P). Также осмотрите на наличие обрывов, прогаров, деформации оребрения. Если есть сомнения, замените на новый с аналогичными параметрами.
Что прислать для расчёта?
Укажите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Лучше всего прислать фото старого ТЭН с маркировкой или модель оборудования.
Зачем нужно оребрение и когда без него не обойтись?
Оребрение увеличивает площадь теплообмена в 10-16 раз, снижая температуру оболочки. Без него в конвекторах естественной конвекции пришлось бы использовать гладкий ТЭН с высокой температурой, что недопустимо для бытовых приборов с открытой решёткой. Оребрение обязательно, когда требуется компактный нагреватель с низкой температурой поверхности.
