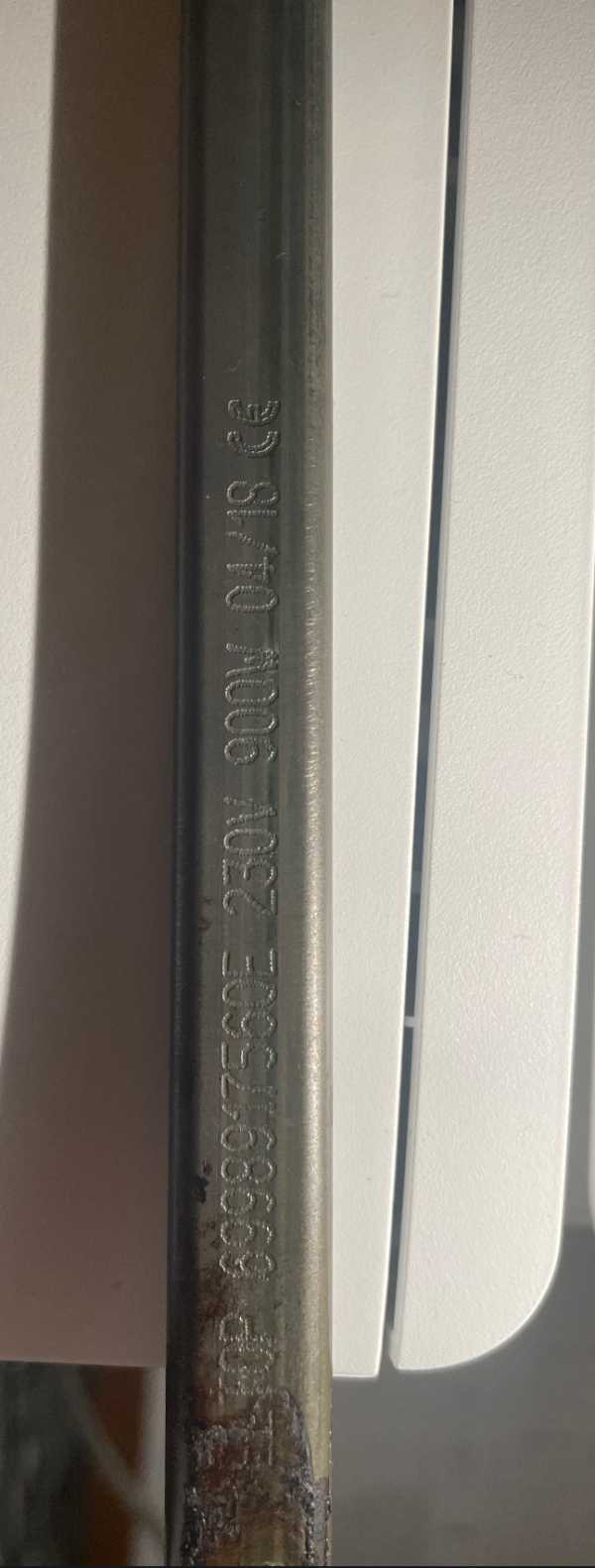

Характеристики
| Тип | Тэнп (патронный) |
|---|---|
| Диаметр оболочки | 12 мм |
Где применяется и в каком оборудовании
Патронный ТЭН (ТЭНП) используется как нагревательный элемент в устройствах, где нужен компактный нагрев. Примеры: предпусковые подогреватели двигателя (подогрев масла в картере или охлаждающей жидкости), хотэнды 3D-принтеров (FDM-печать) с керамическим сердечником, электропаяльники непрерывного нагрева, погружные нагреватели баков с резьбовой муфтой, лабораторные нагреватели.
Посадка в отверстие: почему зазор решает ресурс
Ресурс патронного нагревателя напрямую зависит от зазора между корпусом и посадочным отверстием. Для посадки картриджного нагревателя в металл рекомендуется отверстие по H7 (развёртка), зазор на сторону менее 0,05 мм; допускается до 0,1 мм. Чем меньше зазор, тем лучше теплопередача и меньше перегрев оболочки.
- Отверстие H7, зазор на сторону 0,05-0,1 мм
Подбор патронного ТЭН по параметрам
При подборе учитывают диаметр, длину, мощность, напряжение, тип вывода, рабочую температуру и среду. Для данного ТЭН основные параметры указаны в маркировке. Если требуется другой типоразмер, у производителей возможны исполнения по чертежу заказчика.
Возможности изготовления по заказу
По заказу делаем патронные ТЭН по размерам заказчика: диаметр, длина, мощность, напряжение и исполнение вывода берём из чертежа, образца или маркировки старого нагревателя. Дополнительно: провод нужной длины в термостойкой изоляции, защита вывода металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец, встроенная термопара (доступна при диаметре корпуса до 16 мм).
Общие характеристики и стандарты
По ГОСТ 13268-88 допуск диаметра оболочки у трубчатых ТЭН зависит от размера и составляет от +0,3/-0,1 до +0,4/-0,2 мм. Корпус ТЭН выполняется герметичным. У зарубежных производителей картриджные нагреватели выпускаются мощностью от 50 Вт до 10 кВт, рабочей температурой до 750°C, в том числе картридж 24В 40Вт. Оболочку патронных нагревателей у производителей обычно делают из нержавеющей стали, например марки 304.
Что прислать для расчёта
Для расчёта нового патронного ТЭН необходимо предоставить: диаметр нагревателя и посадочного отверстия, длину и длину холодной зоны, мощность и напряжение, тип вывода, длину провода, нужна ли защита, рабочую температуру и что нагреваем, модель оборудования или фото старого ТЭН с маркировкой.
- диаметр и посадка
- длина и холодная зона
- мощность и напряжение
- тип вывода и длина провода
- рабочая температура и среда
- оборудование или фото
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Для проверки совместимости сравните посадочный диаметр, длину, мощность и напряжение с параметрами вашего устройства. Данный ТЭН имеет диаметр 12 мм.
Какой нужен зазор в отверстии для установки?
Рекомендуется отверстие по H7 (развёртка), зазор на сторону менее 0,05 мм. Допускается до 0,1 мм. Меньший зазор улучшает теплопередачу и продлевает ресурс.
Можно ли сделать другой вывод или длину провода?
Да, по заказу возможен провод нужной длины в термостойкой изоляции, защита металлорукавом или оплёткой, угловой вывод, резьбовой штуцер или фланец.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром, проверьте изоляцию между выводом и корпусом. Сравните геометрические размеры с новым.
Что прислать для расчёта нового нагревателя?
Пришлите диаметр и длину, мощность и напряжение, тип вывода, длину провода, рабочую температуру, среду, фото или чертёж старого ТЭН.
Почему зазор в отверстии влияет на ресурс?
Большой зазор ухудшает отвод тепла от оболочки, вызывая перегрев и выход из строя. Рекомендуемый зазор на сторону 0,05-0,1 мм обеспечивает лучшую теплопередачу и продлевает ресурс.
