Характеристики
| Тип | Трёхфазный блок ТЭН |
|---|---|
| Количество фаз | 3 |
| Число ТЭН | кратно 3 (для равной нагрузки по фазам) |
| Управление | Термостат (исполнение ТЭНБР, по заказу) или внешняя автоматика |
| Исполнение | ТЭНы запрессованы (стандарт), съёмные - по заказу |
Где применяется и в каком оборудовании
Трехфазные блоки ТЭН используются в моечных и посудомоечных машинах (купольные типа TATRA, МПК), где требуется нагрев воды для мойки и ополаскивания, в том числе для санитарной обработки тары. Также применяются в проточных электроводонагревателях ZOTA InLine для горячего водоснабжения без бака-накопителя.
В подогревателях бассейнов Elecro Flow Line блоки 12-15 кВт работают в трёхфазной сети 400В, корпус и нагреватель - титан для устойчивости к хлору и соли (солевой электролиз, хлоргенератор). Промышленные накопительные водонагреватели (тип VLM) объёмом 100-1500 л комплектуются блоками 3-45 кВт с термостатом 0-85°C.
- Моечные/посудомоечные машины (купольные)
- Проточные электроводонагреватели ZOTA InLine
- Подогреватели бассейнов Elecro Flow Line
- Промышленные накопительные водонагреватели VLM
Подбор блока ТЭН
Материал оболочки ТЭН выбирается по среде: сталь 10 - для воздуха, масла, сухих сред; AISI 304/08Х18Н10 - для воды и пара; цельнотянутая 12Х18Н10Т - для пищевых и агрессивных сред; 316L/Inconel - для агрессивной химии; чистый титан - для хлоридов, кислот, гальванических ванн, морской воды (титановый ТЭН предотвращает щелевую коррозию).
Удельная поверхностная мощность ограничена ГОСТ 13268-88. Для проточной воды до 100°C допустимо 8-12 Вт/см² (пик 15 при хорошей циркуляции), для стоячей воды в баке - 3-5 Вт/см². Количество ТЭН в блоке выбирают кратным 3 для равномерной нагрузки фаз. При расчёте времени нагрева воды учитывайте теплоёмкость воды и ΔT.
- Определите среду и температуру нагрева
- Выберите материал оболочки (сталь 10, AISI 304, 12Х18Н10Т, титан)
- Рассчитайте мощность по ΔT и времени нагрева
- Укажите погружную длину и присоединение (фланец или резьба)
Управление: термостат или автоматика
Блок может комплектоваться регулирующим/ограничивающим термостатом: исполнение с терморегулятором называется ТЭНБР, диапазон регулировки температуры 0-85°C. Датчик терморегулятора блока ТЭНБР - медный баллон на капиллярной трубке, который вставляется в гильзу до упора. При монтаже нельзя перегибать капиллярную трубку, чтобы не повредить терморегулятор.
При управлении от автоматики используются внешние контроллеры с датчиком потока и защитой от перегрева (например, в проточных нагревателях Pahlen Compact 18). Выбор схемы зависит от задачи: термостат для поддержания температуры в баке, автоматика - для проточного режима.
Из нашей практики

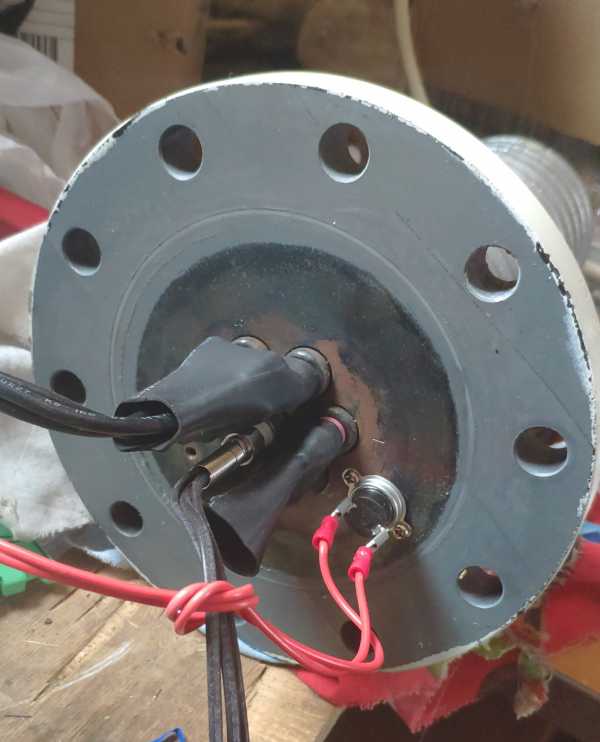

Для производителя котельного и водонагревательного оборудования изготовили блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
На производстве пластиковых изделий заменили сгоревший блок 13,5 кВт в водяной рубашке экструдера. Фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Исполнение и материалы
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик, колпак или клеммная коробка, термостат.
Материал оболочки подбирается по среде эксплуатации: для воды - AISI 304 или 12Х18Н10Т, для морской воды - титан, для масел - сталь 10. При средней жёсткости воды бойлер чистят раз в 8-12 месяцев, при высокой - каждые 4-6 месяцев.
Что прислать для расчёта
Для точного подбора блока ТЭН сообщите: что нагреваем и до какой температуры, присоединение (резьба или фланец с размером), требуемую мощность, напряжение (380В или 220В), число элементов, погружную длину и место установки.
Желательно прислать модель оборудования или фото старого блока с биркой - это ускорит расчёт и исключит ошибки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости сообщите модель оборудования, мощность, напряжение, присоединение и погружную длину. Мы подберём блок по вашим параметрам.
Из какой стали сделан блок?
Материал оболочки зависит от среды: сталь 10 для воздуха/масла, AISI 304 для воды, 12Х18Н10Т для пищевых сред, титан для солёной воды. Уточните среду при заказе.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы запрессованы. По заказу делаем съёмные ТЭН, что упрощает ремонт и замену. Возможно также нанесение покрытия или изоляции.
Как проверить старый блок перед заменой?
Проверьте целостность ТЭН мультиметром (сопротивление, утечка на корпус). Осмотрите состояние изоляторов и контактов. Длина пути утечки тока должна быть не менее 3 мм.
Что прислать для расчёта?
Пришлите: что нагревается и до какой температуры, тип присоединения (резьба/фланец с размером), мощность, напряжение, число ТЭН, погружную длину, фото старого блока с биркой.
Как выбрать управление: термостат или автоматика?
Термостат (исполнение ТЭНБР) подходит для поддержания температуры в накопительном баке (диапазон 0-85°C). Автоматика с датчиком потока - для проточных систем, где нужна защита от перегрева и точное регулирование.
