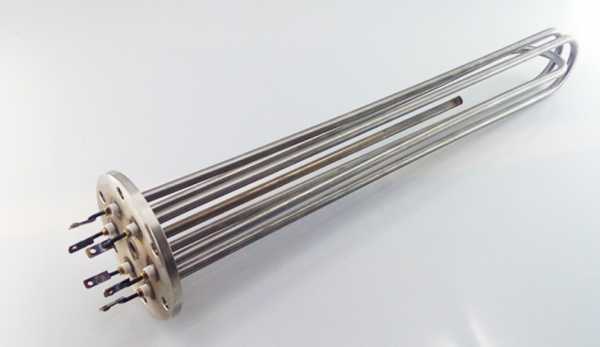

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 9 кВт |
| Резьба | G2 (2 дюйма) |
Где применяется и в каком оборудовании
Блок ТЭН с резьбой G2 используется в бойлерах косвенного нагрева для электродогрева, в промышленных водонагревателях накопительного типа, в подогревателях бассейнов (в том числе с хлорированной водой) и в моечных машинах. В бассейнах часто требуется титановый нагревательный элемент для стойкости к хлору.
Оборудование, где встречается такой блок:
- Бойлеры косвенного нагрева (электродогрев, резьба 1 1/2" или 2")
- Промышленные накопительные водонагреватели (VLM и аналоги) до 1500 л
- Купольные посудомоечные машины (блок нагрева ополаскивания)
- Подогреватели бассейнов Pahlen и аналоги (титановый элемент, защита от перегрева)
Подбор блока ТЭН
При подборе учитывают среду нагрева, жёсткость воды, требуемую мощность и присоединение. Для воды и пара стандартно применяют нержавеющую сталь (08Х18Н10Т), для агрессивных сред - титан. Удельная поверхностная мощность ограничена ГОСТ 13268-88 в зависимости от материала и среды.
Если в воде высокое содержание хлоридов или используется солевой электролиз, необходим титановый нагревательный элемент. Для сухих сред - сталь 10. Керамический нагреватель в гильзе применяют для защиты от накипи.
Важно также согласовать погружную длину и наличие гильзы под датчик.
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Энергетическое предприятие в Казахстане заказало блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Исполнение и доработки
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН, с изоляцией или с покрытием - исполнение определяет задача заказчика. В комплект может входить фланец или пробка, гильза под датчик (гильза ТЭН), колпак или клеммная коробка, термостат - по согласованию.
Для продления срока службы в жёсткой воде рекомендуется установка жертвенного анода.
Управление: термостат или автоматика
Блок может комплектоваться встроенным термостатом для автономной работы - это упрощает поддержание температуры и сокращает время нагрева воды. Альтернативно блок подключается к внешней автоматике, что позволяет реализовать комбинированный нагрев (например, в паре с котлом).
При использовании с автоматикой возможна интеграция в систему управления промышленного водонагревателя или подогрева бассейна.
Что прислать для расчёта
Для точного расчёта блока ТЭН необходимо предоставить следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот блок к моему оборудованию?
Для проверки совместимости необходимо знать присоединительную резьбу (G2), мощность и напряжение вашего оборудования, а также погружную длину. Мы можем изготовить блок под ваши размеры.
Из какой стали сделан блок?
Стандартно для блоков ТЭН используется оболочка из углеродистой стали (08КП) или нержавеющей стали (08Х18Н10Т). По заказу возможны другие материалы, включая титан для агрессивных сред.
Можно ли отремонтировать или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу мы делаем съёмные ТЭН, что упрощает замену. Также возможна установка гильзы для датчика.
Как проверить старый блок?
Проверьте сопротивление изоляции мегомметром, целостность спирали омметром, а также состояние резьбы и оболочки. При наличии накипи или коррозии требуется замена.
Что прислать для расчёта?
Пришлите параметры: что нагревается, температура, мощность, напряжение, резьба, погружная длина, а также фото или чертёж старого блока с биркой.
Блок с термостатом или управление от автоматики?
Блок может комплектоваться встроенным термостатом для автономной работы или подключаться к внешней автоматике. Выбор зависит от системы управления вашего оборудования.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
