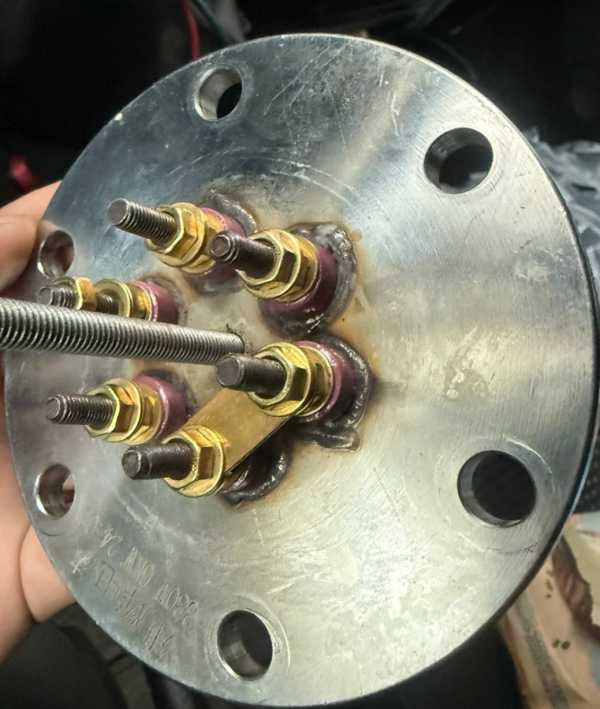

Характеристики
| Тип | Блок ТЭН |
|---|---|
| Назначение | нагрев воды |
Где применяется и в каком оборудовании
Блок ТЭН для нагрева воды используется в бассейнах, банях, бойлерах косвенного нагрева с электродогревом (например, Taurus Metalac MAX), промышленных накопительных водонагревателях (тип VLM) и купольных посудомоечных машинах (TATRA, МПК).
В бассейнах с хлоргенератором или солёной водой блок ТЭН из 12Х18Н10Т предотвращает коррозию. Для морской воды применяется чистый титан.
Как подобрать блок ТЭН
Подбор блока ТЭН для водонагревателя или бойлера ведётся по объёму бака, требуемому времени нагрева воды и теплоёмкости воды. Для бытовых ёмкостей ориентир - 1 Вт на 1 литр для поддержания температуры, но для промышленных баков считают по ΔT.
Учитывайте присоединение: резьба G1½" или фланец. Погружная длина и место установки определяются конструкцией бака. Для бассейнов обязателен материал, стойкий к хлору и соли - 12Х18Н10Т или титан.
- Объём бака и требуемая температура
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Из нашей практики
Производитель котельного и водонагревательного оборудования заказал блоки 72 кВт и 30 кВт на фланце, трубка из нержавеющей стали, с гильзой под термопару.
Энергетическое предприятие в Казахстане - блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, вода и антифриз, длина 450 мм.
Материалы и защита от коррозии
Для воды с хлором и солью (бассейны) применяется оболочка 12Х18Н10Т. В солёной воде обычная нержавейка подвержена питтинговой коррозии, поэтому титан - единственный материал, предотвращающий гальваническую реакцию.
По заказу делаем съёмные ТЭН, с изоляцией или с покрытием. В комплект может входить гильза под датчик, колпак или клеммная коробка, термостат.
Особенности конструкции
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН. Диаметры одиночного ТЭН по ГОСТ 13268-88: 6,5–16,0 мм с допусками. Развёрнутая длина - от 250 до 6300 мм.
Для бассейнов с хлоргенератором рекомендуем термовыключатель для защиты от перегрева. В паспортах ТЭНБ указаны предельные отклонения по диаметру и длине.
Что прислать для расчёта
Для расчёта блока ТЭН для нагрева воды пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН к моему оборудованию?
Для проверки совместимости нужны: модель оборудования, объём бака, присоединение (резьба или фланец), мощность и напряжение. Если оборудование - бойлер косвенного нагрева, посудомоечная машина или бассейн, уточните материал оболочки (12Х18Н10Т или титан).
Из какой стали делается блок ТЭН для бассейна с хлором и солью?
Для воды с хлором и солью (бассейны с хлоргенератором) применяется оболочка 12Х18Н10Т. В солёной воде обычная нержавейка подвержена питтинговой коррозии, поэтому для высокой солёности используется чистый титан.
Можно ли отремонтировать блок ТЭН или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы. По заказу делаем съёмные ТЭН. Ремонт возможен только для съёмных элементов - их можно заменить без замены всего блока.
Как проверить старый блок ТЭН перед заказом нового?
Проверьте сопротивление изоляции мегомметром, целостность оболочки (нет трещин, коррозии), соответствие мощности и напряжения на бирке. Сфотографируйте бирку и присоединение.
Что прислать для расчёта блока ТЭН?
Пришлите: что нагреваем и до какой температуры, присоединение (резьба или фланец, размер), мощность, напряжение, число элементов, погружную длину и место установки, модель оборудования или фото старого блока с биркой.
Какой материал оболочки подходит для бассейна с хлоргенератором?
Для бассейна с хлоргенератором (хлор и соль) используйте блок ТЭН из 12Х18Н10Т. При повышенной солёности - чистый титан, чтобы предотвратить гальваническую реакцию и коррозию.
