Характеристики
| Тип | Блок ТЭН |
|---|---|
| Мощность | 9 кВт |
Где применяется и в каком оборудовании
Блок ТЭН 9 кВт используется в купольных посудомоечных машинах (например, для нагрева воды ополаскивания), в подогревателях бассейнов (Pahlen, Elecro), в бойлерах косвенного нагрева с электродогревом, а также в моечных машинах и пищевых ёмкостях. Подходит для оборудования с трёхфазным подключением и защитой от перегрева.
В бассейнах с хлорированной водой требуется кислотостойкая сталь или титан - такие исполнения делаем по заказу. Для посудомоечных машин типовой блок 9 кВт работает в паре с отдельным ТЭН бака мойки 1,8 кВт.
- Посудомоечные машины (купольные, туннельные)
- Подогреватели бассейнов (проточные)
- Бойлеры косвенного нагрева с электродогревом
- Моечные машины и пищевые ёмкости
- Бани и системы горячего водоснабжения
Подбор блока ТЭН
При подборе блока ТЭН 9 кВт учитывайте мощность, напряжение, присоединительную резьбу (типовые G1½″ или G2″) и погружную длину. Для трёхфазного подключения (380В) блок может состоять из трёх элементов по 3 кВт или иной комбинации. Удельная мощность на поверхности ТЭН зависит от среды: для проточной воды до 100°C - q = 8-12 Вт/см², для стоячей воды в баке - 3-5 Вт/см².
Если требуется холодный старт нагрева или работа в режиме поддержания температуры, уточните условия циркуляции. Для агрессивных сред (хлорированная вода, кислоты) выбираем материал оболочки: нержавеющая сталь AISI 304/316 или титан. По заказу делаем блоки с сухими ТЭН (в гильзе) - они не контактируют с водой и упрощают обслуживание.
Из нашей практики
Замена сгоревшего блока 13,5 кВт в водяной рубашке экструдера для производства пластиковых изделий. Блок имел фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Ещё пример: изготовление блоков 72 кВт и 30 кВт на фланце для производителя котельного и водонагревательного оборудования. Трубка из нержавеющей стали, с гильзой под термопару. В обоих случаях подбирали мощность под конкретные условия нагрева.
Конструкция и исполнение
Стандартно ТЭН в блоке запрессованы в пробку или фланец. По заказу делаем съёмные ТЭН - это позволяет заменить отдельный элемент без демонтажа всего блока. В комплект может входить гильза под датчик температуры, колпак или клеммная коробка, термостат. Материал оболочки - нержавеющая сталь (НЧ) или титан для кислотостойкости.
Блоки с сухими ТЭН (в гильзе) не образуют накипь на нагревателе и меняются без слива бака. «Мокрые» ТЭН открытого типа контактируют с водой и требуют более частой чистки - раз в 8-12 месяцев при средней жёсткости воды.
Управление: термостат или автоматика
Блок ТЭН 9 кВт может поставляться со встроенным регулирующим/ограничивающим термостатом (диапазон 0-85°C) - это решение для автономной работы без внешнего контроллера. Либо блок идёт без термостата, с выводами для подключения к внешней автоматике (например, от PLC или реле температуры).
В обоих исполнениях предусмотрена защита от перегрева: датчик потока или термовыключатель. Для бассейнов и моечных машин часто требуется управление от автоматики, чтобы синхронизировать нагрев с циклами работы. По заказу устанавливаем гильзу под термопару для точного контроля.
Что прислать для расчёта

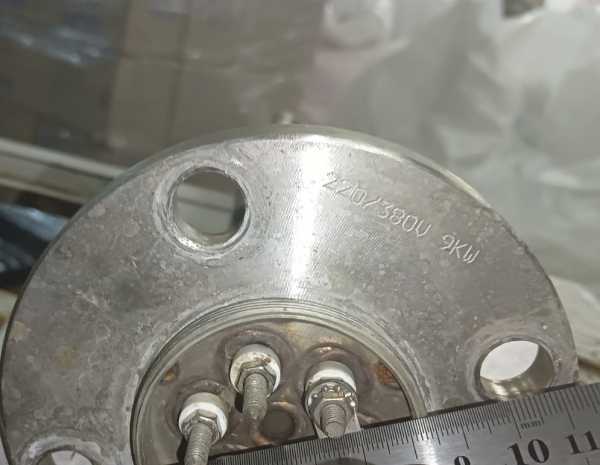

Для точного расчёта блока ТЭН 9 кВт предоставьте: что нагреваем и до какой температуры, тип присоединения (резьба или фланец) с размером, требуемую мощность, напряжение и число элементов, погружную длину и место установки. Желательно фото старого блока с биркой или модель оборудования.
Если блок нужен с термостатом или под автоматику, укажите диапазон регулирования и наличие гильзы под датчик. Для бассейнов важно уточнить тип воды (пресная, хлорированная, солёная) - это влияет на материал оболочки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли блок ТЭН 9 кВт к моему оборудованию?
Для проверки совместимости нужны мощность, напряжение, присоединительная резьба (или фланец) и погружная длина. Сравните эти параметры с характеристиками вашего оборудования. Если есть старый блок - пришлите фото с биркой.
Из какой стали делают блок ТЭН?
Стандартно из нержавеющей стали AISI 304 или 316 (обозначение НЧ). Для хлорированной воды или агрессивных сред по заказу используем титан - он устойчив к питтинговой коррозии.
Можно ли отремонтировать блок или сделать съёмные ТЭН?
Стандартно ТЭНы в блоке запрессованы - при неисправности меняется блок целиком. По заказу делаем съёмные ТЭН: их можно заменить по отдельности без демонтажа фланца.
Как проверить старый блок ТЭН перед заказом?
Измерьте сопротивление изоляции: в холодном состоянии не менее 0,5 МОм (по ГОСТ 13268-88). Допускается проверка тока утечки - не более 0,75 мА/кВт. Также проверьте целостность оболочки и резьбы.
Что прислать для расчёта блока?
Укажите нагреваемую среду и температуру, тип присоединения (резьба или фланец) с размером, мощность, напряжение, число элементов, погружную длину. Желательно фото старого блока с биркой или модель оборудования.
Какой вариант управления выбрать: с термостатом или от автоматики?
Если нужна автономная работа с ручной настройкой - выбирайте блок с термостатом (диапазон 0-85°C). Для интеграции в систему управления (PLC, контроллер) - блок без термостата, с выводами на автоматику. В обоих случаях ставим защиту от перегрева.
