Характеристики
| Тип | патронный ТЭН (ТЭНП) |
|---|---|
| Диаметр | 10 мм |
| Длина | 260 мм |
| Длина холодной зоны | 25 мм |
| Мощность | 1000 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Патронный ТЭН (ТЭНП) работает как погружной нагреватель бака или как встроенный нагреватель в технологической оснастке.
В хотэндах 3D-принтеров патронный нагреватель греет керамический сердечник хотэнда.
- Электропаяльники непрерывного нагрева
- Лабораторное и аналитическое оборудование, элементные анализаторы
- Технологические баки и ёмкости с резьбовой муфтой: вода, слабые кислотные и щелочные растворы
- Хотэнды 3D-принтеров (FDM-печать)
Удельная мощность и выбор под задачу
Удельная мощность - отношение мощности к площади поверхности нагревателя. От неё зависят скорость нагрева, рабочая температура и ресурс.
У производителей патронных ТЭН вероятность безотказной работы зависит от удельной мощности и рабочей температуры.
- Вода и слабые растворы - через резьбовой штуцер в баке
- Подогрев масла в картере или подогрев антифриза - в предпусковом подогревателе двигателя
- Воздух и детали - в электропаяльниках и лабораторном оборудовании
Конструкция и материалы
Конструктивно патронный ТЭН - цилиндрический корпус из нержавеющей стали, внутри которого нагревательный элемент (обычно нихромовая спираль) изолирован от корпуса периклазом (MgO).
Внутреннее сопротивление нагревателя определяется материалом и геометрией спирали. По запросу оболочку делают из углеродистой стали.
- Нихромовая спираль
- Периклаз электротехнический (MgO)
- Нержавеющая сталь, по запросу - углеродистая сталь
Исполнение по заказу
По заказу делаем патронные ТЭН по размерам заказчика: диаметр, длина, мощность, напряжение и вывод берём из чертежа, образца или маркировки старого нагревателя.
- Провод нужной длины в термостойкой изоляции

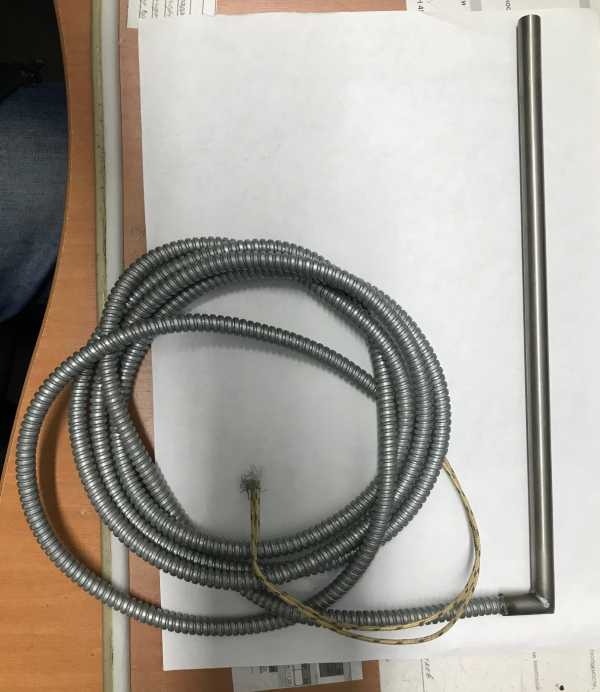

- Защита вывода металлорукавом или оплёткой
- Угловой вывод
- Резьбовой штуцер или фланец
- Встроенная термопара до 16 мм
Особенности применения в разных средах
В предпусковом подогревателе двигателя нагрев идёт через ТЭН, свечи или плиты: нагревается масло в картере или антифриз.
- Подогрев масла в картере
- Подогрев антифриза
- Нагрев воды и слабых растворов в баке
Что прислать для расчёта
Для подбора патронного ТЭН пришлите размеры и условия эксплуатации. По ним рассчитаем удельную мощность и проверим нагрев.
- Диаметр нагревателя и диаметр посадочного отверстия
- Длина и длина холодной зоны
- Мощность и напряжение
- Тип вывода, длина провода, нужна ли защита
- Рабочая температура и что нагреваем
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот патронный ТЭН к моему оборудованию?
Проверьте посадочный диаметр, длину, мощность и напряжение. Если в названии указаны 10х260х25, 1000 Вт, 230 В, а ваше оборудование рассчитано на эти параметры - подходит. Для точного ответа пришлите модель оборудования или фото старого ТЭН с маркировкой.
Какой нужен зазор в отверстии?
Зазор зависит от диаметра нагревателя и посадочного отверстия. Измерьте оба диаметра и сообщите их: по ним проверяем, свободно ли входит патронный ТЭН и обеспечивается ли передача тепла.
Можно ли сделать другой вывод или длину провода?
Да, по заказу делаем провод нужной длины в термостойкой изоляции, защиту вывода металлорукавом или оплёткой, угловой вывод. Укажите нужный тип вывода и длину провода.
Как проверить старый ТЭН?
Проверьте маркировку и размеры: диаметр, длину, холодную зону, мощность, напряжение. Снимите показания внутреннего сопротивления нагревателя и сравните с ожидаемыми для вашего напряжения и мощности.
Что прислать для расчёта?
Пришлите диаметр нагревателя и посадочного отверстия, длину и холодную зону, мощность, напряжение, тип вывода, длину провода, рабочую температуру и что нагревается. Можно фото старого ТЭН с маркировкой.
Как выбрать удельную мощность патронного ТЭН под задачу?
Удельная мощность - отношение мощности к площади поверхности нагревателя. Она зависит от рабочей температуры и среды нагрева: для воды, масла, антифриза или воздуха требования разные. У производителей патронных ТЭН допустимые значения привязаны к этим условиям.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
