Характеристики
| Мощность | 9 кВт |
|---|---|
| Резьба подключения | G2*1/2 |
| Длина | 350 мм |
| Тип | Блок ТЭН |
Применение блока ТЭН 9 кВт
Блок ТЭН 9 кВт с резьбой G2*1/2 используется для электродогрева бойлеров косвенного нагрева, в промышленных накопительных водонагревателях (бак ГВС), в посудомоечных машинах (блок нагрева воды ополаскивания, часто на напряжение 380В), в подогревателях бассейнов и проточных водонагревателях. Это типовой блок тэнов g2 для замены штатного нагревателя.
Как подобрать блок ТЭН
Расчёт мощности выполняется по формуле: P[кВт] = V[л] x ΔT[°C] x 1,163 / (1000 x t[ч]), где V - объём воды, ΔT - требуемый нагрев, t - время нагрева. Для бойлера косвенного нагрева учитывайте объём бака и желаемую температуру.
При выборе конструкции обратите внимание на тип нагревателя: сухой ТЭН в гильзе не контактирует с водой и не образует накипь, мокрый ТЭН открытого типа требует защиты от накипи (жёсткость воды, жертвенные аноды).
По заказу мы делаем блоки со съёмными ТЭН, с изоляцией или с покрытием - исполнение определяется задачей.
Примеры из практики
Для энергетического предприятия изготавливали блоки 9 кВт, три элемента на 220 В, резьба G1½", оболочка 08Х18Н10Т, рабочая среда вода и антифриз, длина 450 мм.
Для производства пластиковых изделий заменяли сгоревший блок 13,5 кВт в водяной рубашке экструдера, фланец Ø130 мм, три U-образных ТЭН по 4,5 кВт, трубка Ø13 мм AISI 304, погружная часть 500 мм.
Данные для заказа
Для расчёта и изготовления блока ТЭН необходимо предоставить следующие данные:
- Что нагреваем и до какой температуры
- Присоединение: резьба или фланец, размер
- Мощность, напряжение, число элементов
- Погружная длина и место установки
- Модель оборудования или фото старого блока с биркой

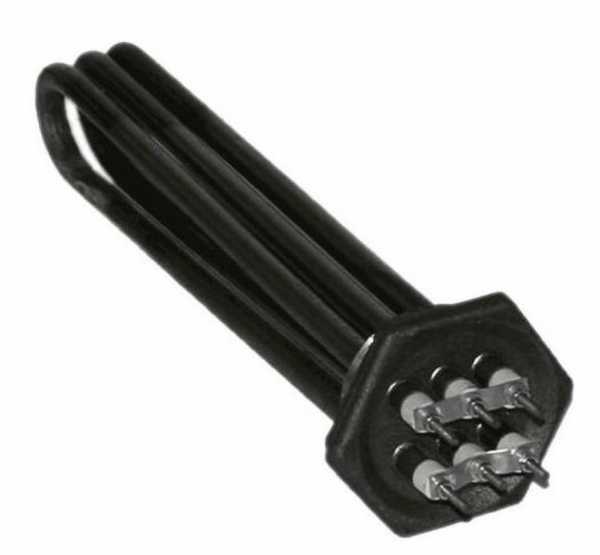

Конструкция блока ТЭН
Блок ТЭН 9 кВт состоит из нескольких ТЭН, запрессованных в общем корпусе. Резьба подключения G2*1/2, погружная длина 350 мм. Стандартный материал оболочки - нержавеющая сталь (AISI 304 или 08Х18Н10Т).
По заказу возможны исполнения со съёмными ТЭН, с изоляцией или с покрытием. В комплект может входить фланец, гильза под датчик, клеммная коробка или термостат - по согласованию.
Особенности эксплуатации
При работе с водой высокой жёсткости на ТЭН образуется накипь, что снижает теплопередачу и может привести к перегреву. Для защиты используются жертвенные аноды (магний, цинк, алюминий), которые требуют замены каждые 6 месяцев в агрессивной среде.
Сухие ТЭН (в гильзе) не контактируют с водой и не обрастают накипью, что упрощает обслуживание. При выборе блока учитывайте условия эксплуатации.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли этот блок ТЭН к моему оборудованию?
Сверьте резьбу подключения (G2*1/2), мощность 9 кВт, длину 350 мм и напряжение. Если параметры совпадают, блок подходит. Для точной совместимости пришлите фото или модель оборудования.
Из какой стали изготовлен блок ТЭН?
Стандартно блоки ТЭН изготавливаются из нержавеющей стали AISI 304 или 08Х18Н10Т. Возможно исполнение из других марок по заказу.
Можно ли отремонтировать блок ТЭН или сделать ТЭН съёмными?
По заказу мы делаем блоки со съёмными ТЭН, что позволяет заменять отдельные элементы. Ремонт стандартного запрессованного блока обычно не предусмотрен.
Как проверить старый блок ТЭН перед заказом нового?
Проверьте сопротивление изоляции и целостность оболочки. Сравните мощность, напряжение, резьбу и длину. Если есть бирка, сфотографируйте её.
Какие данные нужно прислать для расчёта блока ТЭН?
Необходимы: что нагревается и до какой температуры, тип присоединения (резьба или фланец), мощность, напряжение, число элементов, погружная длина, место установки, модель оборудования или фото старого блока.
Как правильно установить блок ТЭН для электродогрева бойлера косвенного нагрева?
Блок ТЭН с резьбой G2*1/2 устанавливается в соответствующий резьбовой патрубок бойлера косвенного нагрева. Рекомендуется монтаж через фланец для удобства чистки и обслуживания. Убедитесь, что мощность блока соответствует объёму бака и требуемой температуре.
